绝缘电阻和绝缘强度有什么区别?

发布时间:2024-09-12 09:30:14浏览次数:217

龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

绝缘电阻和绝缘强度是两个经常被提及的电气概念,它们都用来表征绝缘材料或设备的绝缘性能,但侧重和含义不同。

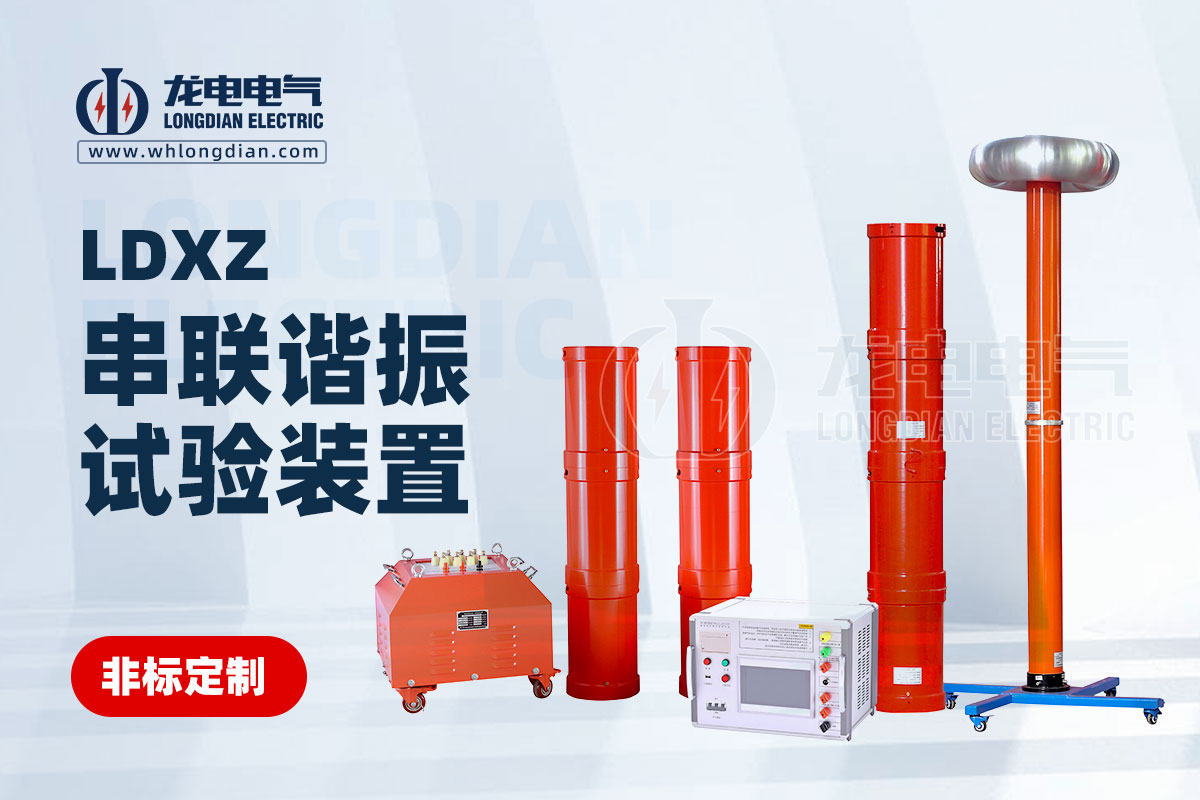

绝缘耐压试验设备

绝缘电阻

◆ 定义: 绝缘电阻是指绝缘材料或设备在施加直流电压时,对电流的阻碍作用。

◆ 物理意义: 绝缘电阻越高,说明绝缘材料或设备的绝缘性能越好,越不容易发生漏电或击穿。

◆ 测量方法: 通常采用兆欧表或绝缘电阻测试仪,施加直流高压,测量泄漏电流,然后计算出绝缘电阻。

◆ 影响因素: 温度、湿度、材料老化、污染等因素都会影响绝缘电阻。

◆ 应用: 绝缘电阻测试主要用于判断绝缘材料或设备的绝缘状态,是否适合继续使用。

绝缘强度

◆ 定义: 绝缘强度是指绝缘材料或设备所能承受的最大电场强度而不发生击穿的数值。

◆ 物理意义: 绝缘强度越高,说明绝缘材料或设备的耐压能力越强。

◆ 测量方法: 通常采用耐压试验,逐渐升高施加的电压,直至绝缘材料或设备发生击穿,记录下击穿时的电压值,然后计算出击穿场强。

◆ 影响因素: 材料的纯度、厚度、温度、湿度、缺陷等因素都会影响绝缘强度。

◆ 应用: 绝缘强度测试主要用于评估绝缘材料或设备的耐压水平,确定其安全工作电压。

两者的区别

特征绝缘电阻绝缘强度
定义对电流的阻碍作用承受最大电场强度的能力
测量方法施加直流电压,测量泄漏电流逐渐升高电压,直到击穿
表征意义绝缘性能的相对指标绝缘性能的极限值
影响因素温度、湿度、污染等材料特性、缺陷、环境条件等
应用判断绝缘状态,日常维护确定安全工作电压,材料选型

◆ 绝缘电阻更侧重于反映绝缘材料或设备的整体绝缘状况,是一个相对的指标。

◆ 绝缘强度则反映了绝缘材料或设备所能承受的极限电压,是一个绝对的指标。

◆ 两者都是评估绝缘性能的重要参数,但侧重点不同。在实际应用中,往往需要结合两者来综合评价绝缘材料或设备的性能。

举例说明:

◆ 一台变压器的绝缘电阻可以很高,但如果其绝缘强度不够,在雷击等过电压情况下仍然可能发生击穿。

◆ 一种新型绝缘材料的绝缘电阻可能较低,但其击穿强度很高,可以用于制作高压电缆。

总之,绝缘电阻和绝缘强度是相辅相成的,共同构成了对绝缘材料或设备绝缘性能的全面评价。
