LDZRC-10A直流电阻测试仪工作原理

发布时间:2024-10-09 10:15:36浏览次数:190

龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

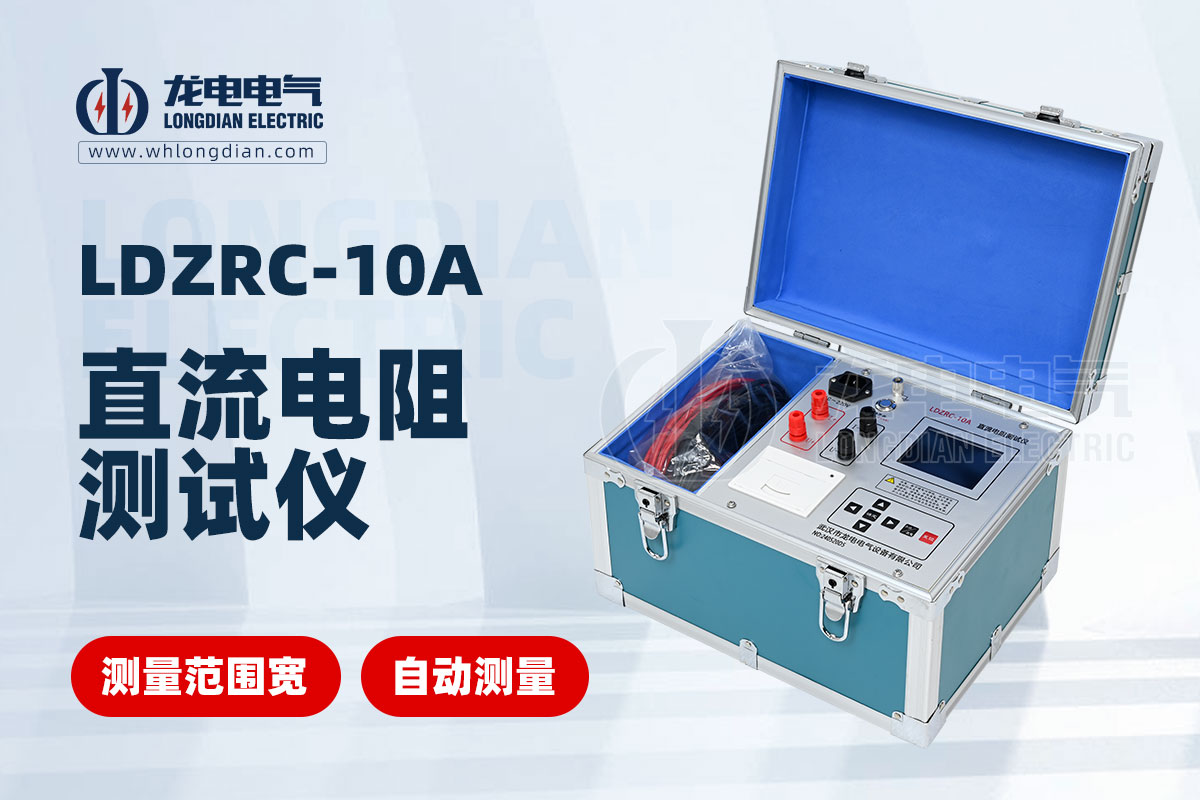

LDZRC-10A直流电阻测试仪是一款专业用于测量各种类型变压器和互感器直流电阻的精密仪器。其工作原理基于欧姆定律,通过施加稳定的直流电流于被测绕组,并测量其两端的电压降,从而计算出绕组的直流电阻值。以下是LDZRC-10A直流电阻测试仪工作原理的详细介绍。

直流电阻测试仪

一、核心处理单元

LDZRC-10A直流电阻测试仪采用32位ARM内核作为处理的核心,对整机进行控制。这一先进的处理器具有强大的数据处理能力和稳定的控制性能,能够自动完成自校、稳流判断、数据处理、阻值显示等功能。在测试过程中,处理器会根据预设的测试参数和算法,对采集到的电压和电流数据进行精确计算,得出绕组的直流电阻值。

二、测试电流输出与采样

测试仪配备有多个输出电流档位,包括10A、5A、2A、0.5A、0.2A和20mA等,以适应不同量程和精度的测试需求。在测试时,用户可以根据被测绕组的特性和测试要求,选择合适的输出电流档位。测试仪通过内部的电流源电路,输出稳定的直流电流至被测绕组。

同时,测试仪还具备高精度的电压采样电路,用于测量被测绕组两端的电压降。采样电路会将采集到的电压信号转换为数字信号,并传输至处理器进行进一步处理。

三、数据处理与显示

处理器接收到电压和电流的数字信号后,会根据欧姆定律(R=U/I)计算出绕组的直流电阻值。为了确保测试结果的准确性和可靠性,测试仪还采用了多种数据处理技术,如滤波、校准和误差修正等。这些技术能够有效地消除测试过程中的干扰和误差,提高测试结果的精度和稳定性。

计算结果会以数字形式显示在测试仪的屏幕上,用户可以通过观察屏幕上的数值来了解被测绕组的直流电阻情况。此外,测试仪还具备存储和打印功能,可以将测试结果保存至内部存储器或打印出来以供后续分析和处理。

四、安全措施与保护机制

为了确保测试仪在测试过程中的安全性和可靠性,LDZRC-10A直流电阻测试仪还采用了多种安全措施和保护机制。例如,测试仪在测试过程中会自动进行稳流判断,确保输出电流的稳定性和准确性;同时,测试仪还具备过流、过压和短路等保护功能,能够在遇到异常情况时及时切断输出电流,保护被测绕组和测试仪本身免受损坏。

综上所述,LDZRC-10A直流电阻测试仪通过采用先进的处理器、高精度的电流源和电压采样电路以及多种数据处理技术和安全措施,实现了对变压器和互感器绕组直流电阻的精确测量。该测试仪具有测试速度快、精度高、操作简便和安全可靠等优点,是电力系统维护、试验和检修工作中不可或缺的重要工具。
