工频耐压试验装置名词全解：原理、组成与操作规程

在电力设备的生产、安装及运维过程中，确保其绝缘性能完好是预防事故发生、保障电网安全运行的重中之重。工频耐压试验装置（也称交流耐压试验设备）正是进行此项关键测试的“权威法官”。它能有效发现设备绝缘结构的缺陷、集中性弱点以及考核绝缘的耐压强度。武汉龙电电气将对工频耐压试验装置涉及的核心名词与概念进行全方位解读，助您深入了解这一重要设备。

一、基础定义篇

① 工频耐压试验 (Power Frequency Withstand Voltage Test)

定义: 对被试品施加远高于其额定工作电压的工频（50Hz或60Hz）正弦波交流电压，并持续规定时间（通常为1分钟），以检验其绝缘承受过电压能力的试验。

目的: 直接、有效地考核电力设备（如变压器、电缆、开关、电机等）的主绝缘强度，是鉴定其绝缘性能最严格、最有效的方法之一。

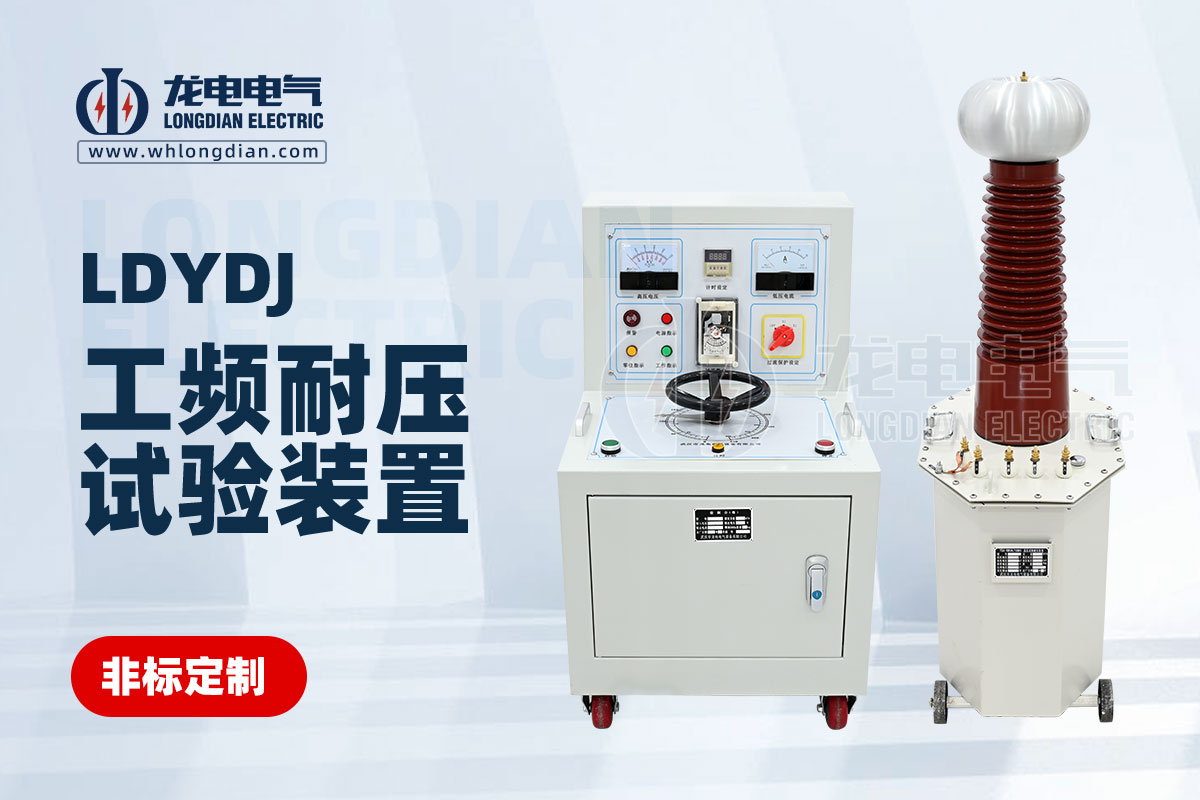

② 工频耐压试验装置 (Power Frequency Withstand Test Set)

定义: 用于进行工频耐压试验的成套设备的总称。它通常由试验变压器、调压器、控制箱（台）、保护电阻、分压器及测量系统等组成。

③ 工频 (Power Frequency)

定义: 指工业用电的标准频率。在中国为50Hz，在一些其他国家为60Hz。耐压试验采用工频，是为了模拟设备在实际运行中可能遭受的过电压（如操作过电压）情况。

④ 击穿 (Breakdown)

定义: 在被试品绝缘施加高压的过程中，当其绝缘性能失效，绝缘材料从绝缘状态突变为良导电状态的过程。试验中发生击穿是判断设备绝缘不合格的直接依据。

二、核心组件篇

① 试验变压器 (Testing Transformer)

定义: 装置的核心部件，是一种特殊设计的、能产生高电压、小电流的升压变压器。其特点是电压高、容量相对较小、短路阻抗较大，并设计有良好的绝缘结构和过载保护能力。

作用: 将调压器输出的低电压升高到试验所需的高电压。

② 调压器 (Voltage Regulator)

定义: 用于平滑、连续地调节施加到试验变压器初级绕组上的电压，从而实现对输出高压的从零起升压和无级调节。

常见类型: 电动自耦调压器、感应调压器。

③ 控制箱/控制台 (Control Box / Console)

定义: 装置的“大脑”。内部集成有调压器驱动系统、测量仪表、控制按钮、保护电路和计时器。

功能: 提供电源输入、控制输出电压的升降、监视高压电压和泄漏电流、设定试验时间、在过流或击穿时自动快速切断电源并报警。

④ 保护电阻 (Protective Resistor)

定义: 串联在试验变压器高压输出回路中的限流电阻。

作用: ① 限制被试品击穿时产生的短路电流，保护试验变压器和防止故障扩大；② 抑制回路中的谐波和过电压冲击。

⑤ 高压分压器 (High Voltage Divider)

定义: 一种用于测量高电压的装置，通过电阻或电容分压原理，将高电压按比例转换为低电压，供仪表测量或采集。

作用: 精确测量施加在被试品上的高压值，其测量精度远高于通过变压器变比换算的读数。

三、关键参数与概念篇

① 额定输出电压 (Rated Output Voltage)

定义: 试验变压器所能输出的最高电压值（如50kV, 100kV），必须高于被试品的试验电压要求。

② 额定容量 (Rated Capacity)

定义: 试验变压器在额定电压下输出的视在功率（单位：kVA）。其决定了装置能携带多大电容量的被试品。

③ 泄漏电流 (Leakage Current)

定义: 在施加高电压时，流经被试品绝缘表面的微小电流。监视泄漏电流的变化趋势，有助于在绝缘完全击穿前发现绝缘缺陷。

④ 耐压时间 (Withstand Time)

定义: 施加规定试验电压的持续时间。标准工频耐压试验时间通常为1分钟，特殊情况下可按相关标准规定。

⑤ 过流保护 (Overcurrent Protection)

定义: 控制箱内的核心保护功能。当泄漏电流超过设定的整定值时，设备会自动切断高压输出，判断为被试品不合格，并发出声光报警。

四、选择与操作须知（以武汉龙电电气产品为例）

选择一套可靠、安全的工频耐压试验装置至关重要。武汉龙电电气生产的工频耐压试验装置秉承高标准设计，具备以下突出特点：

◆ 安全可靠: 控制箱具备多重保护（过流、零位、时间、门控等），采用高品质元器件，确保操作人员和设备安全。

◆ 精度高: 采用数字式仪表或外接分压器测量，电压显示准确，读数直观。

◆ 操作简便: 控制箱设计人性化，升压、降压、计时等操作简单明了。

◆ 便携式与台式可选: 提供不同电压和容量等级的设备，满足实验室与现场等多种测试场景需求。

◆ 符合标准: 严格遵循国家及电力行业相关试验标准（如GB/T 16927, DL/T 474.4等）。

安全操作要点：

试验前确保接地可靠。

设置合适的过流保护整定值。

严格执行“一人操作，一人监护”制度。

试验区域设置明显警示标志和物理隔离。

升压和降压过程应平稳均匀，试验后必须充分放电。

工频耐压试验装置是保障电力系统绝缘安全的关键检测设备。理解其相关名词术语、工作原理和组件功能，是正确、安全开展试验的基础。选择一套像武汉龙电电气这样品质优良、保护完善、操作便捷的耐压试验装置，将为您的电力设备绝缘性能评估提供坚实可靠的技术保障，为电网安全稳定运行筑牢防线。
