变压器变比测试仪能检测组别判定吗？功能详解与测试原理解析

在电力设备检测领域，变压器是至关重要的核心部件之一。它在运行过程中，必须保证绕组匝数比例（即变比）及组别连接方式的准确性，否则将导致相位不平衡、短路或电能损耗等问题。很多技术人员会问：变压器变比测试仪能检测组别判定吗？ 答案是——当然可以！而且非常精准。

变压器组别判定的意义

变压器组别是指高、低压绕组的相位关系，用于描述变压器两侧电压的相位差。
不同组别的变压器不能并列运行，否则会产生环流，影响电网安全。
因此，在生产检测、维修或现场验收时，必须对变压器组别进行准确判定。

传统的人工判别方法依赖相位测量或表计读数，不仅操作繁琐，而且误差较大。如今，随着智能化测试技术的发展，变压器变比测试仪已具备自动组别判定功能，大幅提升了测试效率与准确性。

变压器变比测试仪的工作原理

变压器变比测试仪主要用于测量变压器的变比值、组别、极性等参数，其基本原理是：

◆ 向变压器施加标准测试电压；

◆ 通过采集高、低压绕组的电压信号；

◆ 计算出两侧电压的比值（即变比）；

◆ 同时分析其相位差，从而自动判断出变压器的组别编号（如Yyn0、Dyn11等）。

仪器内置多种计算模型，可自动匹配并输出标准组别判定结果，避免人为判断误差。

组别判定功能的实现方式

现代智能变压器变比测试仪通常具备以下判定模式：

◆ 自动识别组别功能
只需一次接线，仪器即可自动判断相别关系，显示出正确的组别号及相位差。
✅ 优点：无需人工计算，操作简便。

◆ 手动对比与验证功能
对于特殊结构变压器，可根据标准组别选择手动验证模式，对比判定是否符合设计要求。
✅ 优点：适合实验室及特殊型号变压器检测。

◆ 多相位角测量技术
通过高精度A/D采样系统获取各相电压相位差，实现组别自动判定，误差小于±0.1°。
✅ 优点：检测精度高，抗干扰能力强。

测试流程简述

使用变压器变比测试仪检测组别时，通常包含以下步骤：

◆ 连接高、低压测试线，选择自动测试模式；

◆ 仪器自动施加测试电压，采集电压信号；

◆ 屏幕显示变比值、相位差、组别编号；

◆ 若组别错误，仪器自动报警或提示。

整个过程只需几秒即可完成，测试结果清晰直观。

武汉龙电电气变压器变比测试仪优势

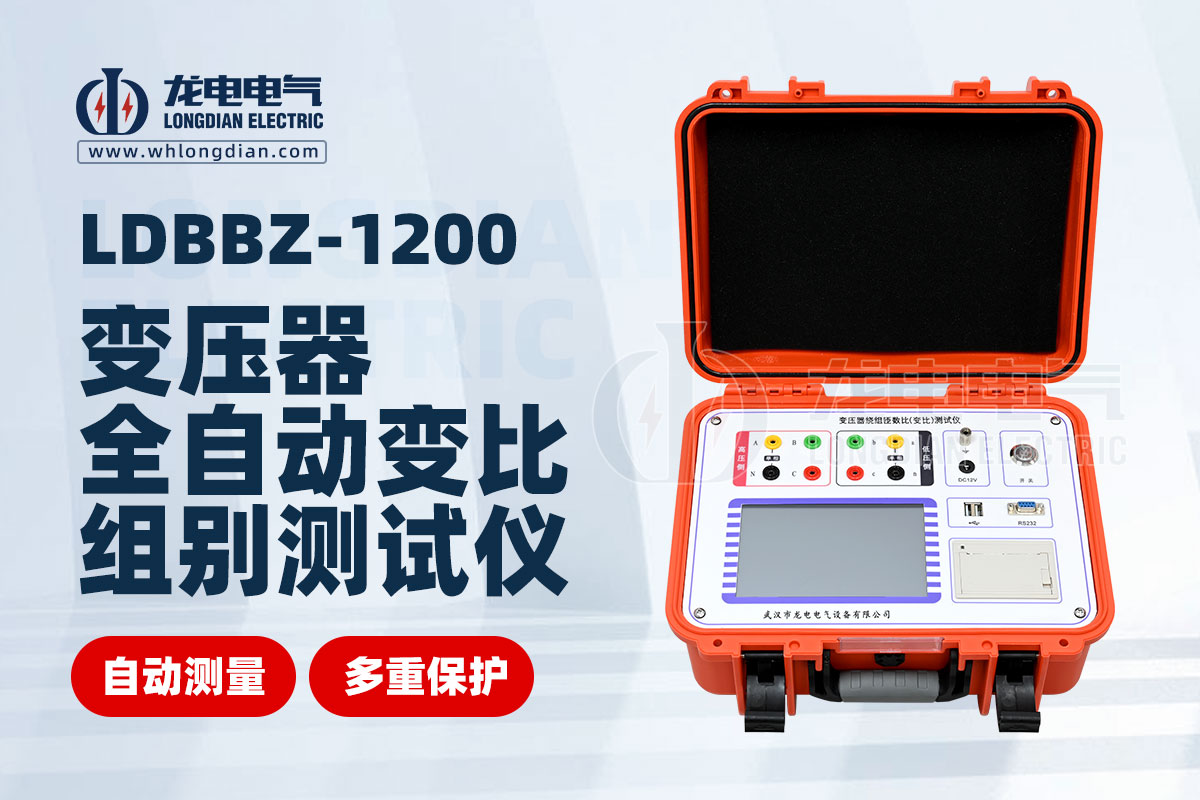

武汉市龙电电气设备有限公司自主研发的全自动变压器变比测试仪，是集变比测量、组别判定、极性检测于一体的智能化检测设备。

其主要特点包括：

◆ 自动组别识别功能：支持常见组别如Yyn0、Dyn11、Yd11等自动判定；

◆ 高精度测量：采用数字采样与相位算法，精度达0.1%；

◆ 操作简便：一键启动测试，全中文菜单提示；

◆ 数据管理完善：测试结果可自动保存、U盘导出或打印；

◆ 适用范围广：适用于各种电力变压器、特种变压器、整流变压器等。

凭借稳定性能与优良口碑，龙电电气的变比测试仪已广泛应用于电力系统、试验站、工矿企业及科研院所。

总的来说，变压器变比测试仪不仅能精确测量变比值，还能自动完成组别判定与极性识别。
它通过智能化算法对相位关系进行分析，测试过程快速、安全、准确，是现代电力检测中不可或缺的核心仪器。

选择武汉龙电电气的变压器变比测试仪，让您的每一次检测更智能、更高效！
