互感器励磁特性曲线测试详解

什么是互感器励磁特性曲线

互感器的励磁特性曲线，又称伏安特性曲线（V-A曲线），是指在二次绕组开路的条件下，测量一次绕组端电压与励磁电流之间的关系曲线。该曲线能够反映互感器铁芯的磁化特性，是评估互感器性能的重要依据之一。

通过绘制励磁曲线，可以判断互感器铁芯是否饱和、材料性能是否良好，以及是否存在匝间短路、铁芯劣化等隐患问题。

测试目的与意义

◆ 判断铁芯饱和点：通过曲线拐点判断互感器铁芯的饱和特性。

◆ 检验绝缘与线圈健康状态：曲线异常通常预示绕组短路或铁芯受潮。

◆ 验证互感器品质：确保设备出厂前或运行中的性能符合标准。

◆ 为校验及建模提供依据：励磁参数是互感器误差分析、仿真和数字化模型的重要基础。

励磁特性测试方法

现代互感器励磁特性测试通常采用互感器特性综合测试仪或励磁特性测试仪完成，自动输出电压并采集电流数据，实时绘制曲线。

测试步骤一般如下：

◆ 断开二次侧负载，确保空载状态；

◆ 逐步升压，记录不同电压下的励磁电流；

◆ 绘制伏安特性曲线；

◆ 分析曲线拐点及线性区特性。

在测试过程中，仪器会自动判断拐点电压、电流及曲线变化趋势，从而快速给出结果。

典型励磁特性曲线分析

互感器的励磁特性曲线通常分为三个区域：

◆ 线性区：电流随电压线性增加，铁芯未饱和；

◆ 拐点区：电压上升时电流急剧增加，铁芯进入饱和状态；

◆ 饱和区：电压升高但电流变化不再显著，铁芯完全饱和。

通过曲线形状可以快速判断互感器的健康状况及设计优劣。

测试仪器推荐

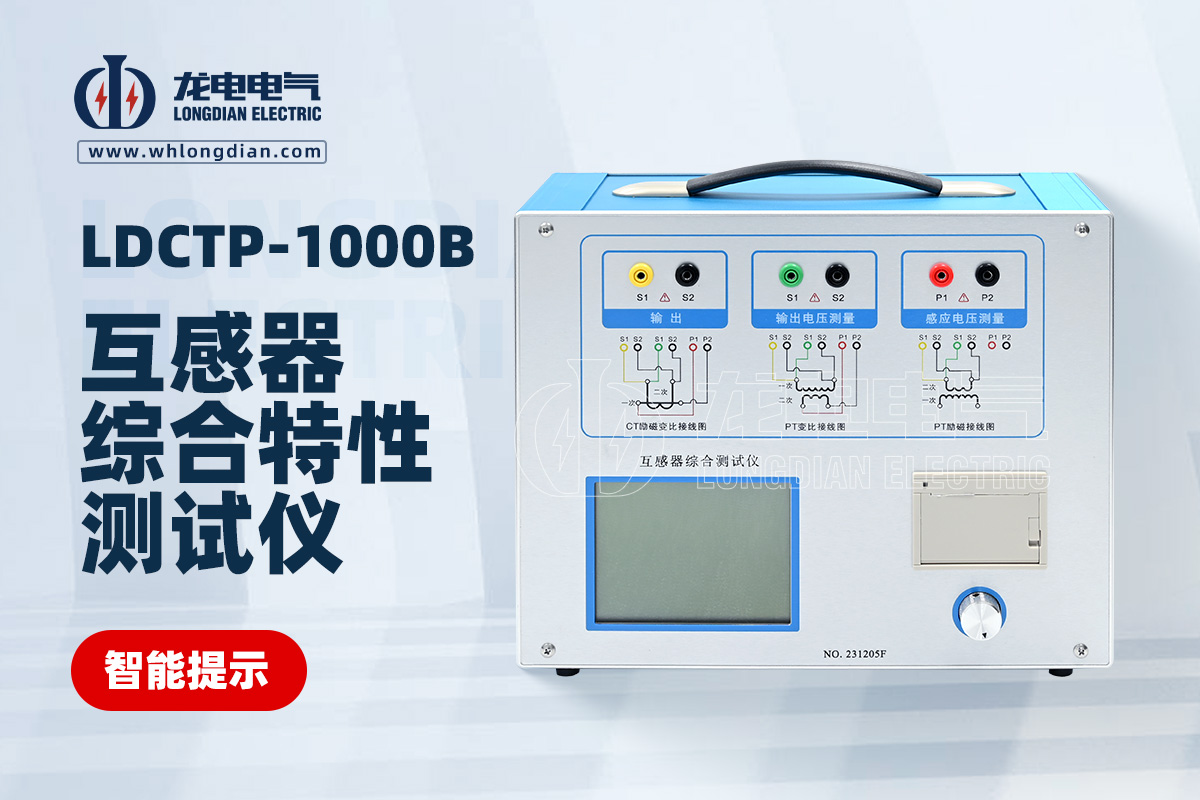

武汉市龙电电气设备有限公司自主研发的互感器综合特性测试仪，支持自动测试互感器励磁特性曲线、变比、极性及相位误差等参数。

◆ 智能升压控制，自动采点绘制曲线；

◆ 拐点自动识别，结果精准；

◆  图形化显示界面，数据清晰直观；

◆ 支持打印与U盘导出，便于记录与分析。

该设备广泛应用于电力系统计量、检修及科研领域，测试稳定可靠，操作简便。

互感器励磁特性曲线测试是保证互感器运行可靠性的重要环节。通过科学测试与分析，可以有效发现潜在缺陷，提高电力系统测量与保护的准确性。选用专业的测试设备，如武汉龙电电气的互感器综合特性测试仪，将大大提升测试效率与数据可信度。
