试验变压器串级方式是什么？原理、特点与应用解析

在高压电气设备的出厂试验、交接试验和预防性试验中，试验变压器是实现工频耐压试验的核心设备。当单台试验变压器的输出电压等级无法满足被试品耐压要求时，常采用串级方式来提升整体输出电压。串级工频耐压试验装置因此成为高电压等级耐压试验中的重要解决方案。

所谓试验变压器串级方式，是指将两台或多台试验变压器按照特定接线方式逐级叠加其输出电压，使最终输出端获得更高的试验电压。通常情况下，第一台试验变压器由调压器供电，其高压侧不仅作为输出电压的一部分，同时还为第二台试验变压器的低压绕组供电，依此类推，实现电压的逐级升高。这种方式在不显著增加单台设备体积和重量的前提下，有效扩展了耐压试验的电压范围。

从技术特点来看，串级方式具有输出电压高、组合灵活的优势，尤其适用于超高压或特高压设备的耐压试验需求。同时，由于每级试验变压器只承受自身额定电压，应力分布相对均匀，有利于提高系统运行的安全性和稳定性。但在实际应用中，串级方式对绝缘配合、级间屏蔽以及接地方式要求较高，试验前必须严格检查各级之间的连接和绝缘状态。

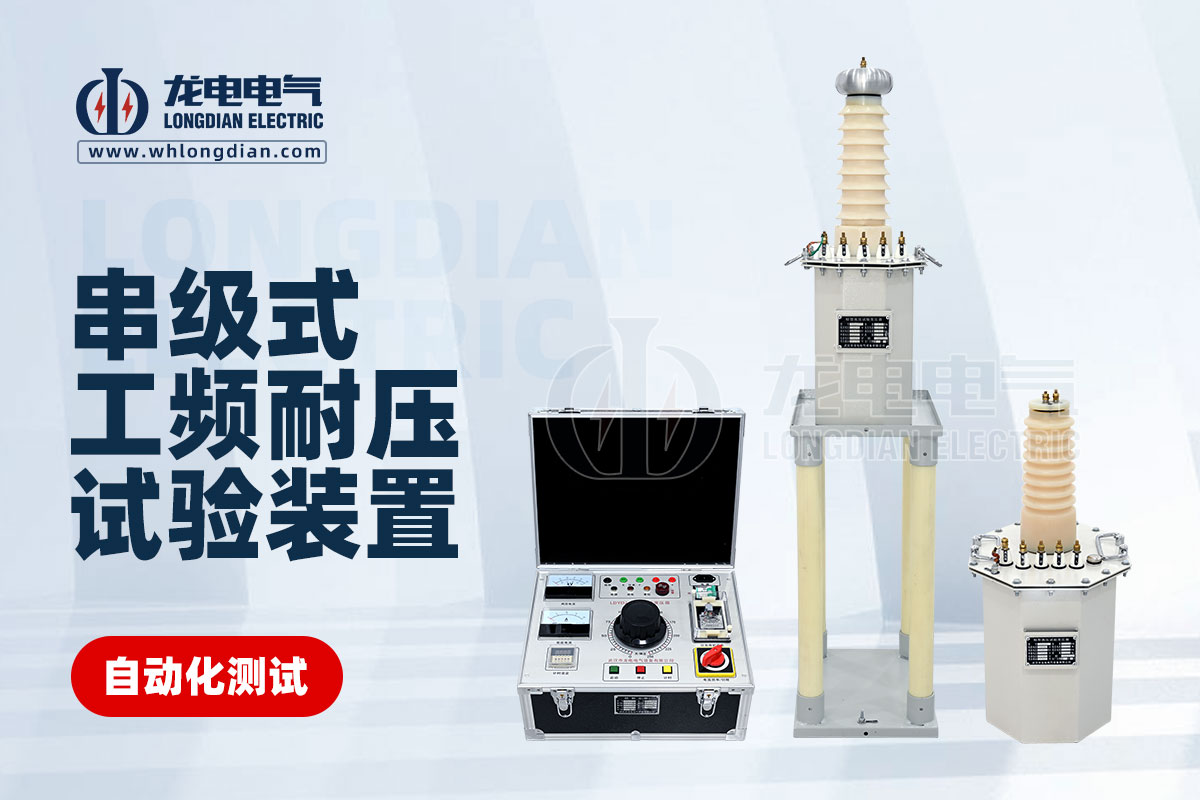

在现场应用中，串级工频耐压试验装置广泛用于高压开关、套管、电缆及大型电力变压器等设备的耐压试验。武汉市龙电电气设备有限公司生产的串级工频耐压试验装置，采用模块化设计，支持多级灵活组合，具备完善的安全保护和监测功能，能够满足不同电压等级耐压试验的需求，深受现场试验人员认可。

总体而言，试验变压器串级方式是解决高电压耐压试验需求的成熟技术手段。通过合理的串级设计、规范的试验操作以及性能可靠的试验设备，不仅可以安全、高效地完成耐压试验，还能为电力设备的绝缘性能评估提供可靠依据。
