电能质量分析仪怎么选？谐波测量精度才是关键

随着工业自动化、新能源、电力电子设备以及变频器的大量应用，电网中的谐波问题越来越突出。谐波不仅会导致设备发热、绝缘老化，还可能引发保护误动作、电能损耗增加以及通信干扰等问题。因此，越来越多企业开始重视电能质量监测，而谐波测量精度则成为选择电能质量分析仪时的重要指标。

很多用户在选购电能质量分析仪时，往往只关注价格或功能数量，却忽略了谐波测量精度的重要性。实际上，如果谐波数据测量不准确，即使设备功能再多，也难以真正反映现场电能质量问题。因此，了解谐波测量精度相关技术参数，对于正确选型具有重要意义。

首先，需要了解什么是谐波。理想交流电应为标准正弦波，但由于大量非线性负载的存在，电流和电压波形会发生畸变，从而产生不同频率的谐波成分。其中，基波频率通常为50Hz或60Hz，而谐波频率则是基波频率的整数倍。

谐波总畸变率通常用THD表示，其基本表达方式为：

其中，U₁ 为基波电压，U₂、U₃ 等为各次谐波分量。THD数值越高，说明电网波形畸变越严重。

在实际选型过程中，测量精度是最核心的指标之一。高精度电能质量分析仪通常能够实现电压、电流测量误差≤0.2%，谐波测量误差≤1%。如果精度不足，就可能导致谐波含量判断偏差，从而影响治理方案制定。

其次，采样率对谐波测量结果影响非常大。谐波分析本质上是对电压和电流波形进行高速采样和频谱分析。如果采样频率过低，高次谐波就可能无法准确识别。根据奈奎斯特采样定理，采样频率至少需要高于最高被测谐波频率的两倍。因此，高性能设备通常具备高速同步采样能力，以保证高次谐波分析准确性。

此外，谐波分析阶次也是重要参数。普通设备可能只能测量到25次或31次谐波，而工业现场中很多变频器、整流器会产生更高次谐波。因此，对于大型工业用户、新能源电站以及轨道交通系统，建议选择支持50次甚至更高阶次分析的设备。

抗干扰能力也是影响测量精度的重要因素。在变电站、大型工厂等复杂电磁环境中，现场干扰源较多。如果设备滤波和抗干扰能力不足，就容易出现波形失真或数据波动。因此，高端电能质量分析仪通常会采用数字滤波技术、隔离采样技术以及高精度DSP处理器，提高现场测量稳定性。

除了精度本身，波形显示与数据记录功能也非常重要。现代智能分析仪不仅能够实时显示谐波频谱图，还能够记录电压骤升、骤降、闪变及暂态事件，帮助用户全面分析电能质量问题。

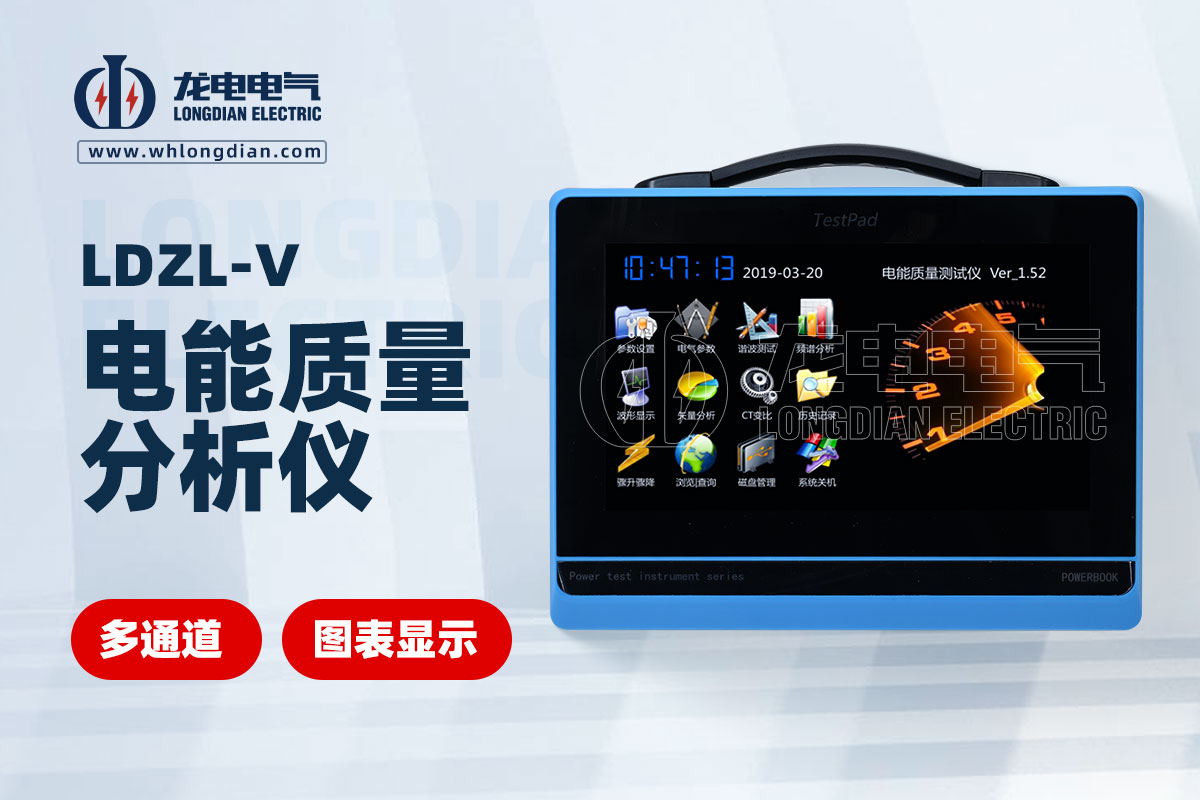

武汉市龙电电气设备有限公司生产的电能质量分析仪，采用高精度高速采样技术，可实现多通道同步检测，支持高次谐波分析、THD测量、波形记录及数据存储等功能，广泛应用于工厂、电力系统、新能源场站及轨道交通等领域。

对于不同应用场景，谐波测量精度需求也有所不同。例如普通配电系统检测，对精度要求相对适中；而电力科研、高端制造业以及新能源并网检测，则对谐波分析精度要求更高。因此，用户在选型时应根据实际需求综合考虑，而不是单纯追求低价设备。

随着“双碳”目标推进和新能源快速发展，电网中的谐波问题将更加复杂。未来，高精度、智能化、在线化的电能质量分析设备将成为行业发展趋势。

总体来看，谐波测量精度是衡量电能质量分析仪性能的重要指标。用户在选购设备时，应重点关注测量精度、采样率、谐波阶次、抗干扰能力以及数据分析功能，从而选择真正适合现场应用的专业检测设备。
