变压器短路阻抗测试仪关键参数怎么看？精度、电压与电流范围的深度解读

在电力变压器的交接、大修或者常规预试中，低电压短路阻抗试验是判断绕组是否发生机械变形最直接、最有效的手段。但在选购或操作相关的测试仪器时，你是否真正读懂过那些技术指标？面对测量精度、电压范围、电流范围这“三大核心件”，究竟该怎么看才不会踩坑？

很多试验人员往往只盯着数字的大小，却忽视了参数背后的实际现场工况，结果导致选型不匹配或现场测试频频受限。今天我们就结合具体的变压器短路阻抗测试仪关键参数，来一次彻底、清爽的深度解读。

核心指标一：测量精度，别只盯着百分比

很多人看精度，以为只要写着“0.2%”就是高精度，其实这里面大有讲究。对于阻抗测试而言，我们既要看电压、电流的基本测量精度，更要关注最终折算出的短路阻抗（或阻抗电压）的系统精度。

高水平的仪器通常采用先进的A/D同步交流采样和数字信号处理技术，能够确保电压和电流在复杂电磁干扰下依然保持 ±（读数 × 0.2% + 3字） 的超高水准。而最终输出的短路阻抗测量精度如果能达到 ±0.5%，就足以精准捕捉到绕组微小的几何位移，这才是确保试验数据具有判断价值的根本所在。这就对变压器短路阻抗测试仪关键参数中的测量精度提出了极高的要求。

核心指标二与三：电压与电流范围，决定了你的现场适应性

接着，我们来聊聊电压与电流范围这两个关乎现场适应性的变压器短路阻抗测试仪关键参数。

• 电压范围：现场测试时，针对不同电压等级、不同容量的变压器，施加的低电压信号差异很大。如果一台仪器的电压基本量程能够达到 15V ～ 900V 且支持全自动切换，这意味着无论是小型的配电变压器，还是 35KV 级及以上的大型主变压器，它都能在不外接 PT（电压互感器）的情况下直接搞定。这种宽量程的设计，不仅减少了现场接线的繁琐，还能有效避免人工手动切换量程可能带来的误操作。

• 电流范围：根据国家标准要求，在进行非额定条件下的短路阻抗试验时，试验电流通常需要达到额定电流的 25%～50% 才能保证测试数据的精度。这就要求仪器的电流测量范围必须足够宽、上限足够高。一个优秀的仪器基本电流理应达到 1A ～ 100A（自动量程），这样既能兼容小电流的精细测量，又能扛得住大电流的冲击。

龙电电气LDZK-I：将硬核参数转化为现场战斗力

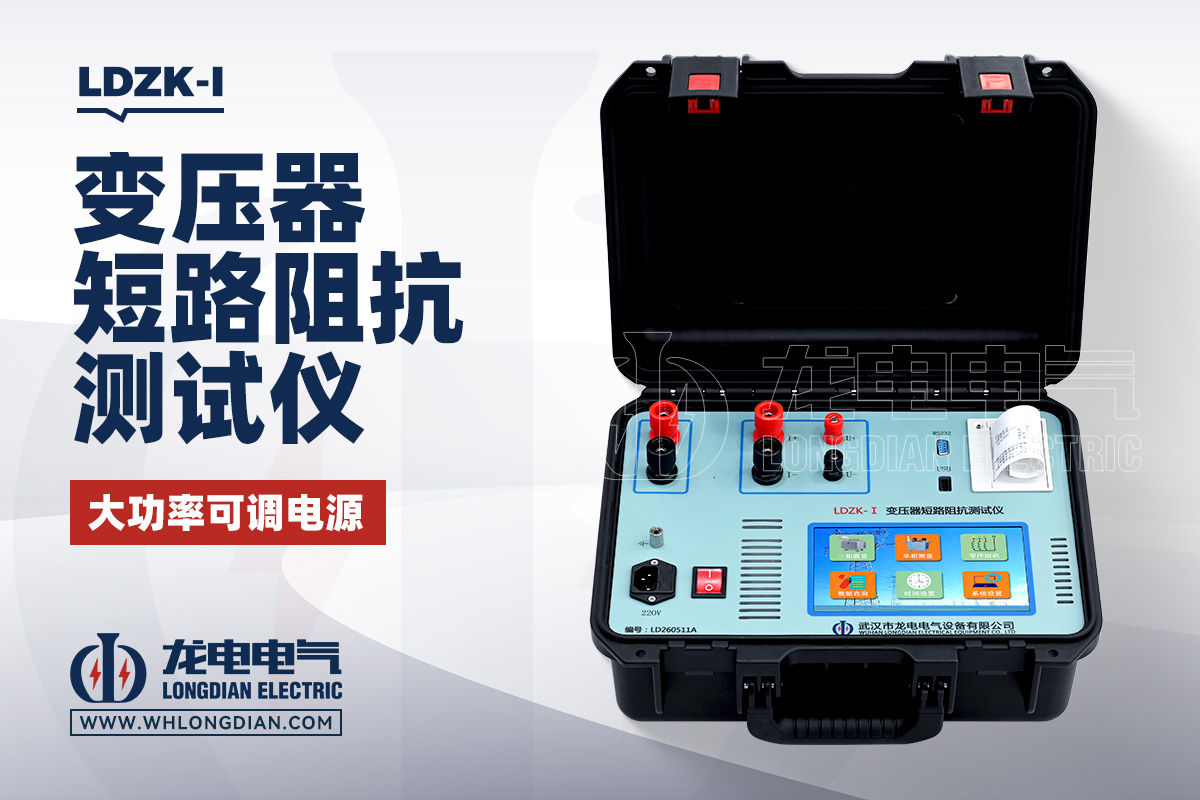

为了让大家对这些枯燥的参数有更直观的感受，我们不妨来看一下市面上主流高性能设备的参数配置。以武汉市龙电电气设备有限公司研发生产的LDZK-I变压器短路阻抗测试仪为例，其核心参数表现极为硬核：

• 电压测量表现：量程覆盖 15V 至 900V（全自动切换），精度高达 ±（读数 × 0.2% + 3字）。无需外接互感器即可直测高低压变压器。

• 电流测量表现：量程达到 1A 至 100A（自动量程），精度同为 ±（读数 × 0.2% + 3字），无惧现场大电流冲击。

• 短路阻抗测量：阻抗测量范围 0 至 100%，系统综合精度达到 ±0.5%，精准捕捉绕组的微小变形。

从上述参数可以看出，该设备在没有外接任何互感器的情况下，凭借自身内置的 2000W 交流可调电源，就能够完美覆盖绝大多数现场主变的常规低电压阻抗测试需求。

配合 7 寸高亮度触摸彩色液晶屏与全触屏中文菜单提示，它不仅能自动调节电压、自动计算出折算到额定温度下的阻抗电压百分比，还能直接与铭牌阻抗进行误差比对。这种将高规格硬件参数与智能化软件算法融合的设计，才是真正能帮试验人员减轻劳动强度、提高工作效率的实力派设备。
