地下电缆故障测试仪如何提高故障定位精度？五项核心技术决定检测效果

为什么同样是一台地下电缆故障测试仪，有的设备能够快速锁定故障点，而有的设备却需要反复测量、多次开挖才能找到故障位置？对于供电公司、电力施工单位和工矿企业来说，故障定位精度不仅影响抢修效率，还直接关系到施工成本。要提高地下电缆故障定位精度，关键在于测距原理、信号采集、波形分析以及精确定点等多个环节共同配合，而不是单纯依靠某一项功能。

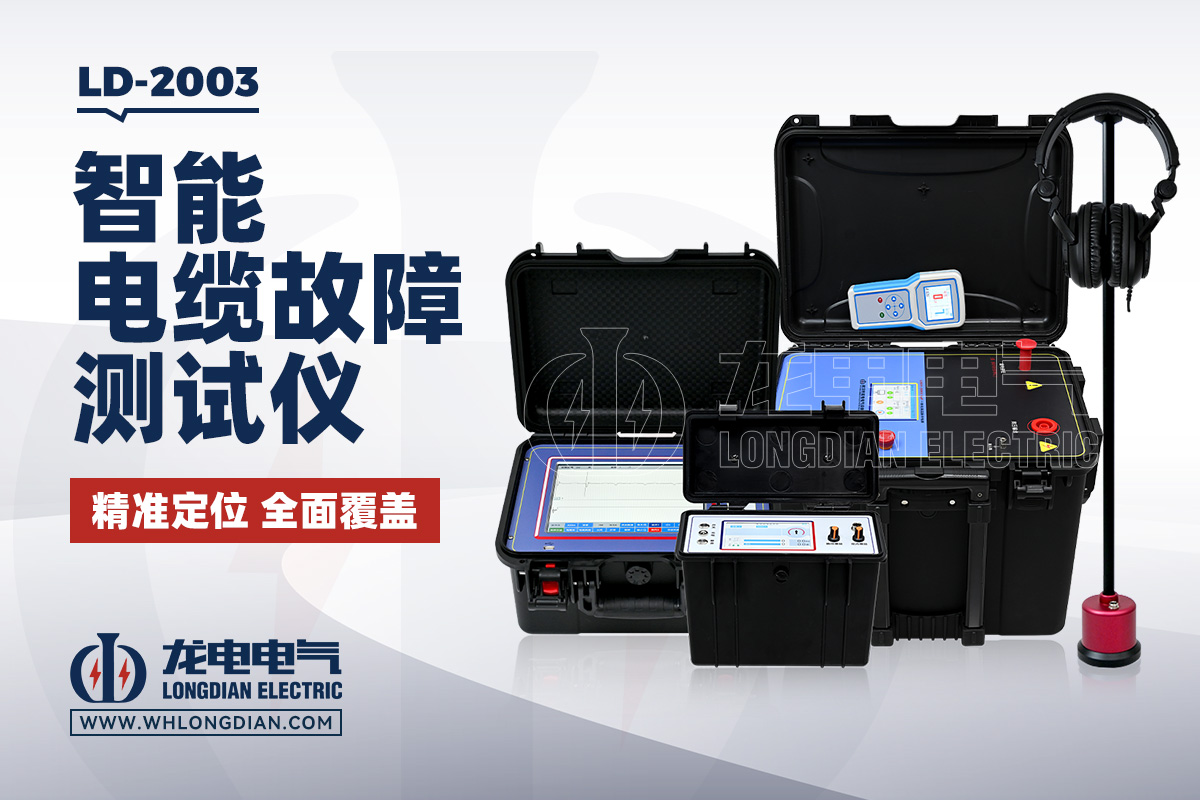

地下电缆故障定位通常分为粗测和精定位两个阶段。粗测需要准确判断故障距离，精定位则需要在地面准确找到故障点位置。武汉市龙电电气设备有限公司研发生产的地下电缆故障测试仪集测距、路径探测和精确定点于一体，可完成开路、短路、低阻、高阻泄漏、高阻闪络等多种故障检测，为现场快速定位提供完整的技术方案。

提高定位精度，首先离不开先进的时域反射（TDR）测距技术。仪器通过向电缆发送测试脉冲，当脉冲传播至阻抗发生变化的故障点时产生反射，再根据发射波和反射波之间的传播时间计算故障距离。这种测距方式响应速度快、重复性好，是目前电缆故障预定位的主流技术，也是地下电缆故障测试仪实现高精度测距的重要基础。

针对高阻闪络故障，龙电电气采用多次脉冲测试技术进一步提升定位精度。相比传统单次闪络法，多次脉冲能够连续采集多个有效反射波形，通过综合分析找出最稳定、最真实的故障反射特征，减少偶然因素带来的误差。对于绝缘老化、间歇性放电等复杂故障，多次脉冲技术能够明显提高故障距离判断的准确性。

智能波形分析技术同样是提高定位精度的重要环节。设备支持故障自动搜索、自动判距、双游标定位、波形压缩、波形放大以及同屏叠加分析等功能，系统能够自动筛选多个接近标准的波形进行比较分析，并快速计算故障距离。相比依靠人工经验判断波形，这种智能分析方式能够有效降低人为误差，使地下电缆故障测试仪在复杂现场依然保持稳定的测量结果，测距分辨率和测试精度可达到1米。

完成故障粗测后，精确定点决定了最终的开挖位置是否准确。龙电电气配套的声磁同步定点系统利用电磁波和地震波传播时间差进行距离计算，在冲击放电过程中同步接收两种信号，并自动换算出探头与故障点之间的距离。相比传统单纯依靠声音判断的方法，数字显示更加直观，能够有效减少现场人员的判断误差，提高故障定位精度。

复杂现场环境往往伴随着车辆噪声、工频电磁干扰以及机械振动，这些因素都会影响故障定位效果。为了保证检测稳定性，龙电电气在设备中采用工频自适应对消技术和高工频陷波技术，可有效抑制50Hz工频干扰，并提供全通、低通、高通和带通等多种滤波模式，用户可根据不同地面环境选择合适的滤波参数，从而提高故障信号识别能力，降低环境噪声对定位结果的影响。

此外，设备支持交联聚乙烯、聚氯乙烯、油浸纸等多种电缆类型的波速参数设置，对于未知类型电缆还可以进行波速测量和自定义设置。由于不同绝缘介质中的电磁波传播速度存在差异，正确设置波速参数能够进一步提高故障距离计算精度，避免因参数误差导致定位偏差。

为了方便现场复核，地下电缆故障测试仪还具备波形存储、历史数据调用和USB导出等功能，检修人员可以将历史波形与当前测试结果进行对比分析，提高故障诊断效率，同时也便于后续建立电缆运行档案，实现更加规范的运维管理。

对于现代电力运维来说，故障定位精度决定着抢修速度和施工成本。作为电力检测设备专业制造企业，武汉市龙电电气设备有限公司研发生产的地下电缆故障测试仪融合时域反射测距、多次脉冲技术、智能波形分析、声磁同步定点以及抗干扰滤波等多项核心技术，可实现地下电缆故障的快速测距、精准定位和稳定检测，广泛应用于供电公司、电力施工、市政工程、铁路、机场及工矿企业等领域，为用户提供高效、可靠的地下电缆故障检测解决方案。
