高压开关特性测试仪和高压断路器模拟装置有什么区别？别再混淆两者用途

很多电力试验人员在采购设备时都会遇到一个问题：高压开关特性测试仪和高压断路器模拟装置到底是不是同一种设备？两者能不能互相替代？虽然这两类设备都与高压开关、断路器试验有关，但实际应用场景、测试对象以及实现功能存在明显区别。简单来说，高压开关特性测试仪主要用于检测真实高压断路器的机械动作性能，而高压断路器模拟装置主要用于继电保护试验中模拟断路器动作状态，两者不能混为一谈。

高压开关特性测试仪主要检测真实断路器性能

高压开关特性测试仪是一种针对高压断路器机械特性进行检测的专业测试设备，主要应用于变电站、发电厂、电力检修单位以及大型工业企业的高压设备预防性试验。

在实际运行过程中，高压断路器需要完成合闸、分闸等机械动作，而动作时间、同期性、速度、行程等参数直接影响电网运行安全。因此，需要使用高压开关特性测试仪对断路器运行状态进行精准检测。

该设备通过连接断路器本体上的传感器，采集断路器触头运动过程中的关键数据，可以测试：

• 合闸时间、分闸时间；

• 三相同期性；

• 刚分速度、刚合速度；

• 最大速度、平均速度；

• 开距、行程、超程；

• 弹跳时间及次数等机械参数。

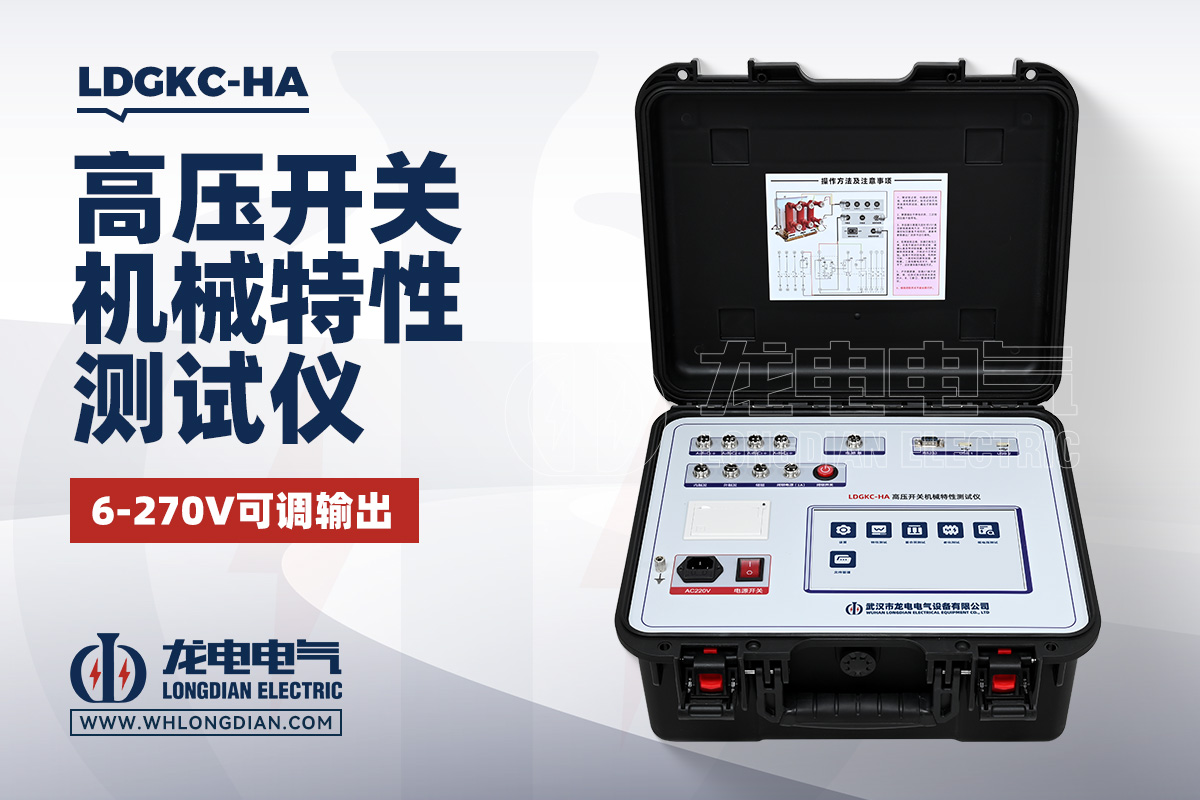

例如，武汉市龙电电气设备有限公司研发生产的 LDGKC系列高压开关特性测试仪，采用高精度数据采集技术，时间精度达到0.05%级，分辨率可达0.01ms，能够满足220kV、500kV等高压设备测试需求。设备支持直线传感器、旋转传感器、加速度传感器等多种测试方式，可广泛应用于不同类型断路器检测。

高压断路器模拟装置主要用于继电保护试验

与高压开关特性测试仪不同，高压断路器模拟装置并不是测试真实断路器机械性能，而是在继电保护试验过程中，用来模拟断路器分合闸状态变化的辅助设备。

在继电保护装置调试过程中，保护装置需要判断断路器的位置状态，例如断路器合闸、分闸、跳闸、重合闸等逻辑。如果直接连接现场高压断路器进行测试，不仅操作复杂，还存在安全风险。

因此，高压断路器模拟装置通过模拟断路器辅助触点、动作时间以及分合闸反馈信号，让继电保护测试更加安全、高效。

它主要应用于：

继电保护装置调试；

保护逻辑验证；

重合闸功能测试；

开关量输入输出检查；

保护回路联动试验。

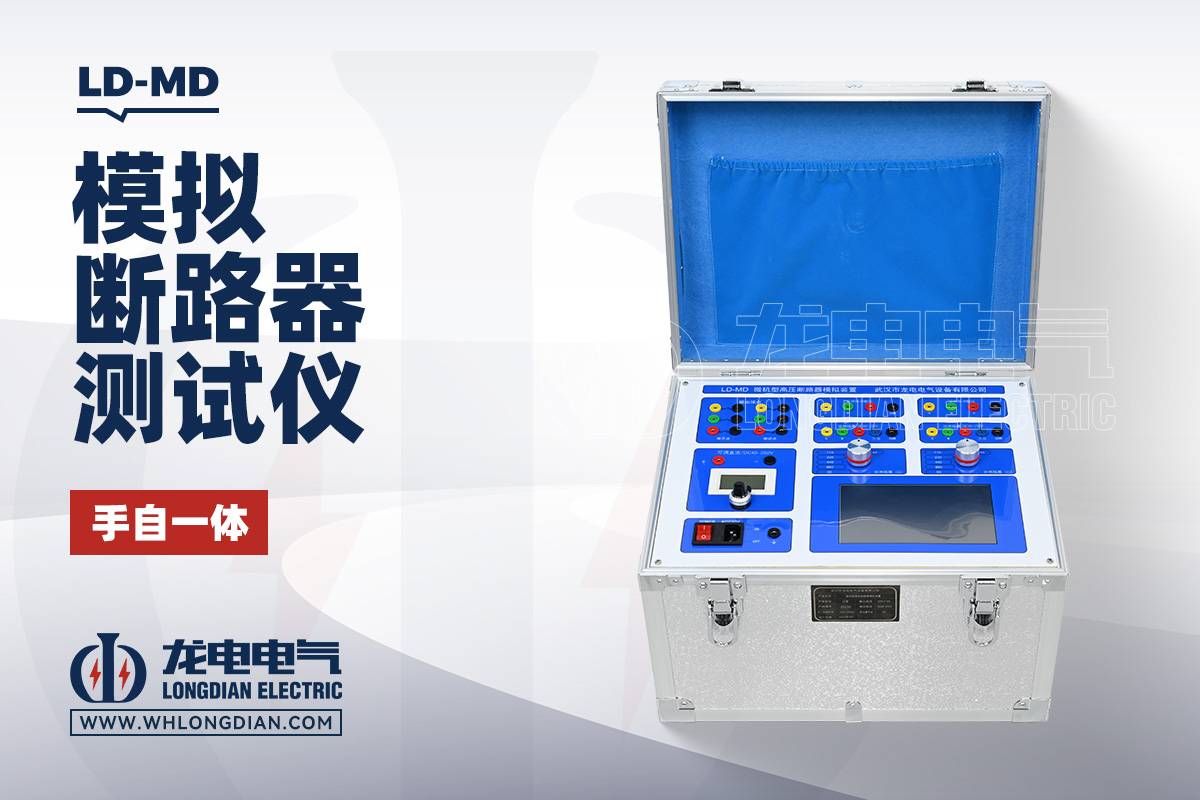

武汉市龙电电气设备有限公司生产的高压断路器模拟装置，可模拟实际断路器动作过程，为继电保护测试提供稳定可靠的模拟环境，提高试验效率，减少现场设备操作风险。

两者最大的区别：测试对象完全不同

很多用户容易把高压开关特性测试仪和高压断路器模拟装置混淆，主要原因是两者都涉及“断路器动作”。

但实际上，两者面对的对象不同：

高压开关特性测试仪测试的是真实存在的高压断路器本体，关注的是机械性能是否符合要求。

高压断路器模拟装置测试的是继电保护系统逻辑，通过模拟信号代替真实断路器动作。

简单理解：

如果想知道“断路器动作快不快、三相是否同步、触头运动是否正常”，选择高压开关特性测试仪。

如果想知道“保护装置收到断路器状态信号后是否正确动作”，选择高压断路器模拟装置。

高压开关特性测试仪不能替代断路器模拟装置

在实际采购过程中，有些单位认为购买一台功能强大的测试仪就可以同时完成所有试验，这是一个常见误区。

高压开关特性测试仪虽然功能丰富，但它需要连接真实断路器，通过传感器获取机械运动数据，无法替代继电保护试验中的断路器状态模拟功能。

同样，高压断路器模拟装置也无法检测真实断路器的机械参数，它不能测量触头速度、分合闸时间、行程曲线等关键指标。

因此，两种设备属于不同应用领域，并不存在简单替代关系。

如何根据试验需求选择设备？

如果您的工作重点是变电站设备检修、断路器交接试验、预防性试验，需要判断高压开关机械状态，应选择高压开关特性测试仪。

如果您的工作重点是继电保护测试、保护装置调试、二次回路验证，则需要配置高压断路器模拟装置。

对于大型电力企业、科研单位以及电气试验机构来说，两类设备往往需要配合使用，共同提高电力设备检测效率。

武汉龙电电气：专注高压试验设备研发生产

作为电力测试设备研发制造企业，武汉市龙电电气设备有限公司长期专注于高压试验设备领域，研发生产包括高压开关特性测试仪、高压断路器模拟装置、继电保护测试仪等系列产品。

其中，LDGKC系列高压开关特性测试仪针对现场试验需求进行了优化设计，具备高精度测试、多功能分析、数据存储及智能操作等特点，可满足不同电压等级断路器检测需求。

同时，公司生产的高压断路器模拟装置，可有效辅助继电保护试验，提高测试安全性和工作效率，为电力系统自动化调试提供可靠支持。

高压开关特性测试仪和高压断路器模拟装置虽然都服务于电力试验领域，但作用完全不同。前者关注断路器本体机械性能，后者关注保护系统逻辑验证。

在设备选型时，只有明确试验目的，才能选择真正适合的测试设备。对于需要开展高压设备检修和继电保护调试的单位来说，合理配置高压开关特性测试仪与高压断路器模拟装置，才能全面提升试验质量和工作效率。
