适用电压等级多
适用范围广
LDJD-I直流系统接地故障测试仪专用于发电厂、变电站、煤矿、化工厂等场所的直流系统接地故障定位。该仪器采用波形分析法技术,通过向直流母线与地之间注入特定低频信号,结合高精度卡钳探头检测支路电流的相位差,实现接地点的精准定位。支持220V、110V、48V、24V等电压等级的直流系统,在不断电、不影响系统正常运行的前提下,可快速诊断接地故障位置,准确率达100%,有效避免两点接地引发的重大事故风险。
产品别称:直流接地故障测试仪、直流接地检测仪

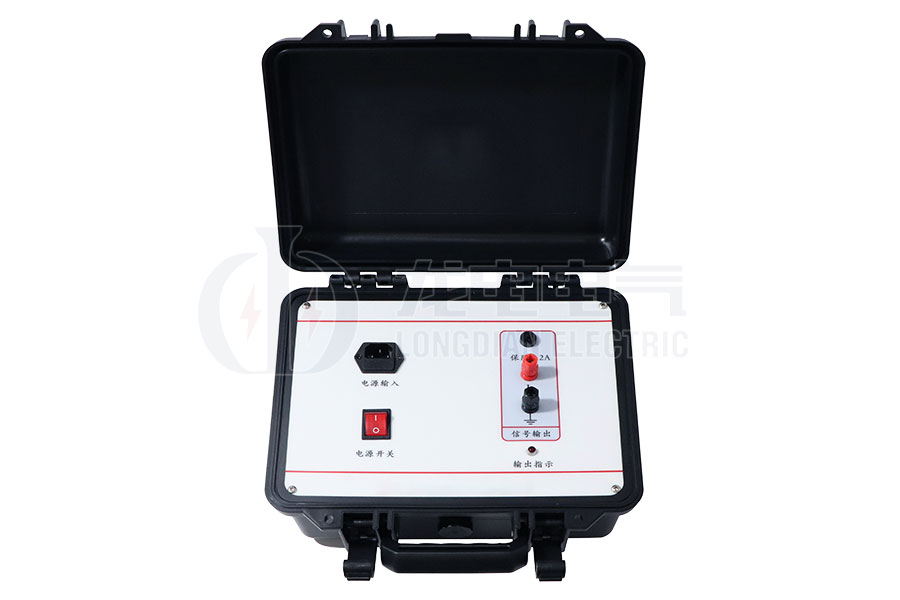

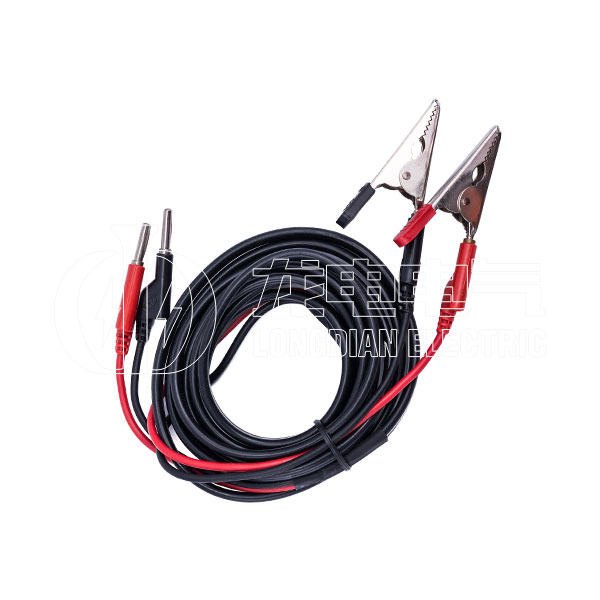

信号发生器 | |
输出信号频率 | 2.5Hz |
信号空载输出电压 | ±20V±5% |
信号电压幅值误差 | <5% |
信号短路输出电流 | ≤80mA |
输出口抗冲击能力 | 400V直流冲击 |
电源电压 | AC220V±10% |
电压频率 | 50Hz±5% |
输入保险 | 200mA |
最大功率 | 3W |
体积 | 300mm×270mm×200mm |

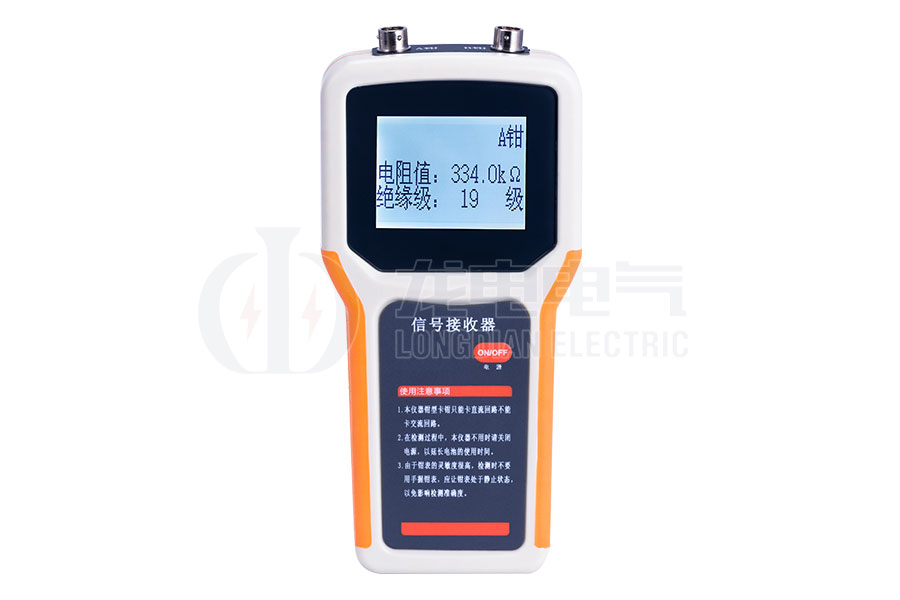

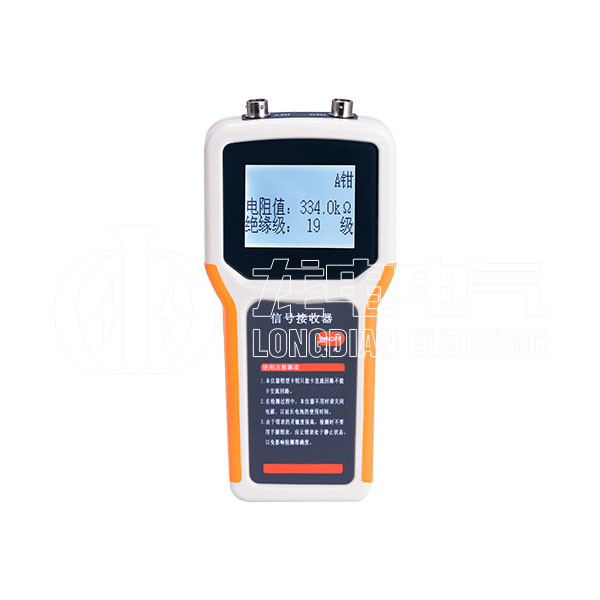

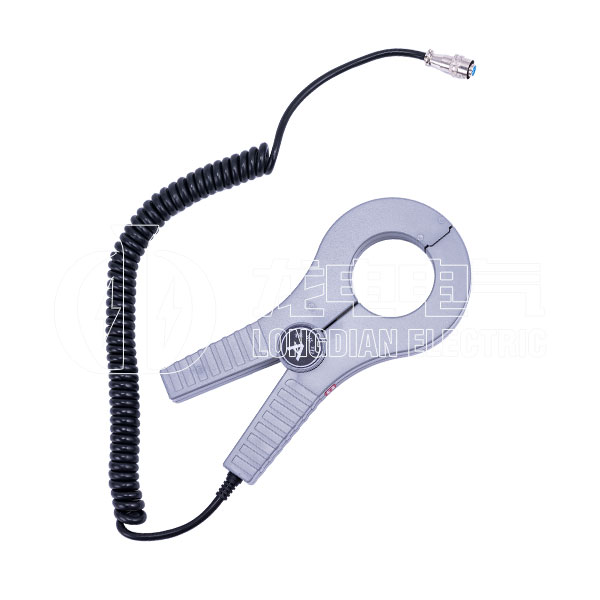

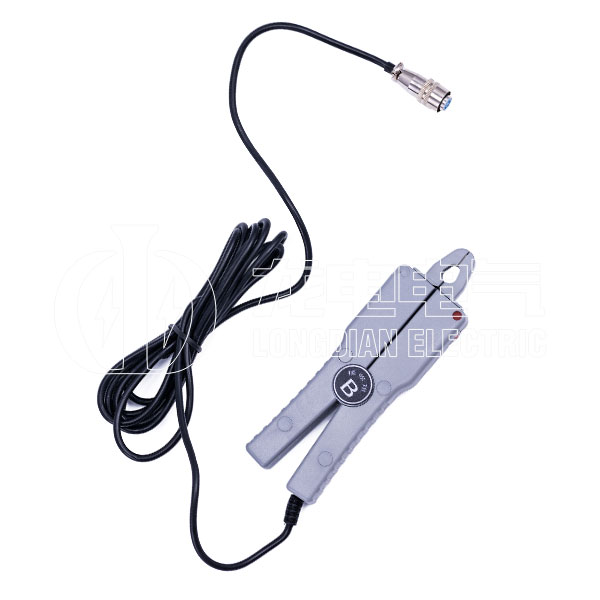

信号接收器 | |
信号电流检测灵敏度 | 0.5mA |
信号发生器阻抗 | 40KΩ |
最大输出电流 | 2.5毫安 |
接收器显示 | 数字0-19 |
体积 | 210mm×100mm×32mm |
A钳口尺寸 | Φ50mm |
B钳口尺寸 | Φ7mm×9mm |
整机 | |
检测最大接地电阻 | 300KΩ |
接地电阻测量精度 | 0-4.5KΩ 误差≤0.5KΩ 4.5KΩ-300KΩ 误差≤10% |
安全高效
◆ 无需停电:检测时无需断开浮充电机或系统电源,保障直流系统持续供电。
◆ 安全防护:输出端抗400V直流冲击,外壳接地柱强制接地设计,杜绝电击风险。
智能精准定位
◆ 波形分析法核心专利:通过分析电流基波与谐波相位差,抗分布电容干扰能力强。
◆ 二分法定位技术:结合馈线走向快速缩小故障范围,精准锁定接地点位置。
◆ 接地电阻检测范围:0–300KΩ,精度达0-4.5KΩ误差≤0.5KΩ,4.5KΩ-300KΩ误差≤10%。
操作便捷灵活
◆ 一键式操作:开机即用,无需复杂按键设置。
◆ 双钳配置:配备A钳(Φ50mm)检测母线、B钳(Φ7mm×9mm)检测分支,适应不同线径。
◆ 便携设计:信号接收器内置电池,可脱离外接电源移动检测。
强兼容性与可靠性
◆ 适用场景广:覆盖电厂、变电站、煤矿、化工等复杂环境。
◆ 全电压支持:兼容24V至220V直流系统。
◆ 智能电源管理:优化充电效率,延长电池寿命。
直观诊断界面
◆ 数字化显示:液晶屏以0-19级数值实时反馈绝缘状态(01=绝缘差,19=绝缘良好)。
◆ 状态指示:信号发生器输出指示灯闪烁提示工作正常。
