什么是合闸过冲、分闸过冲？一文看懂断路器动作过冲现象

在使用高压开关特性测试仪检测断路器动作特性时，除了合闸时间、分闸时间、同期性等参数外，还会看到“合闸过冲”与“分闸过冲”两个指标。
这两个参数反映的是断路器触头在动作终点处的惯性运动程度，是判断机构机械性能和缓冲装置状态的重要依据。

什么是合闸过冲？

合闸过冲是指断路器在合闸动作过程中，触头在闭合到位后，由于惯性继续前行超出正常合闸位置的距离。

简单理解：
当断路器合闸时，动触头在电磁力或弹簧力作用下高速运动，与静触头接触后仍具有动能，如果缓冲装置吸收不完全，触头就会“多冲一点”，超过了规定的合闸终点位置。

随后，触头会在弹力作用下略微回弹到正常位置。这个“超出的那一段位移”就是合闸过冲量。

✅ 它反映了：

◆ 合闸机构的惯性大小

◆ 缓冲装置（阻尼器）的有效性

◆ 动触头与静触头配合的稳定性

一般情况下，合闸过冲量应当较小且平稳。如果过冲太大或波形剧烈震荡，说明缓冲装置性能下降、机构间隙过大或弹簧力异常。

什么是分闸过冲？

分闸过冲是指断路器在分闸过程中，触头从分离位置继续向外移动，超过正常分闸终点位置的那一段距离。

打个比方，分闸时动触头在弹簧力作用下迅速脱离静触头，如果缓冲装置吸能不足，触头会因为惯性“冲过头”，再轻微回弹到稳定的断开位置。

✅ 它反映了：

◆ 分闸时机构的制动能力

◆ 缓冲器吸能效果

◆ 机械震动与回弹状况

正常的分闸过冲量应较小且波形平稳。如果分闸过冲过大，可能意味着阻尼器失效、传动连杆松动或机构部件磨损。

合闸过冲与分闸过冲的区别

从本质上看，这两个参数都属于“惯性位移”范畴，只不过发生的方向相反：

◆ 合闸过冲：触头向前动作时的多余位移；

◆ 分闸过冲：触头向后动作时的多余位移。

合闸过冲过大，会造成触头接触震动，甚至损伤触头；
分闸过冲过大，则可能导致触头撞击、缓冲损坏或机械部件疲劳。
两者都是机构“机械稳定性”不良的表现。

过冲量的判断与波形分析

在使用高压开关特性测试仪时，仪器会通过位移传感器绘制触头行程曲线。
在波形图上，合闸过冲表现为曲线在到达合闸终点后继续上升一小段再回落；
分闸过冲则表现为曲线在分闸终点后继续下降一小段再回弹。

工程人员通过观察波形的平滑度、回弹幅度及过冲比例，就能判断断路器机构是否动作平稳。
一般情况下，过冲量不应超过额定行程的5%～10%，具体值以厂家标准为准。

导致过冲的常见原因

◆ 缓冲装置性能下降（油压缓冲器老化、密封漏油）；

◆ 机械传动间隙过大（连接杆松动、销轴磨损）；

◆ 弹簧力或电磁力过强（造成触头速度过高）；

◆ 润滑不良或装配偏差（影响运动阻尼）；

◆ 触头回弹问题（触头压力弹簧疲劳）。

出现明显的过冲现象时，应及时检查缓冲器与传动机构，必要时更换磨损件或调整弹簧张力。

合闸过冲与分闸过冲是断路器触头动作惯性与缓冲性能的重要体现。
它们并非越小越好，而应保持在稳定、平滑、符合标准的范围内。
通过高压开关特性测试仪进行波形分析，可以快速发现过冲异常，从而评估断路器机械健康状态。

在实际维护中，若测试中出现过冲过大或波形震荡，应重点检查缓冲装置与机构传动部分，确保断路器动作平稳可靠。

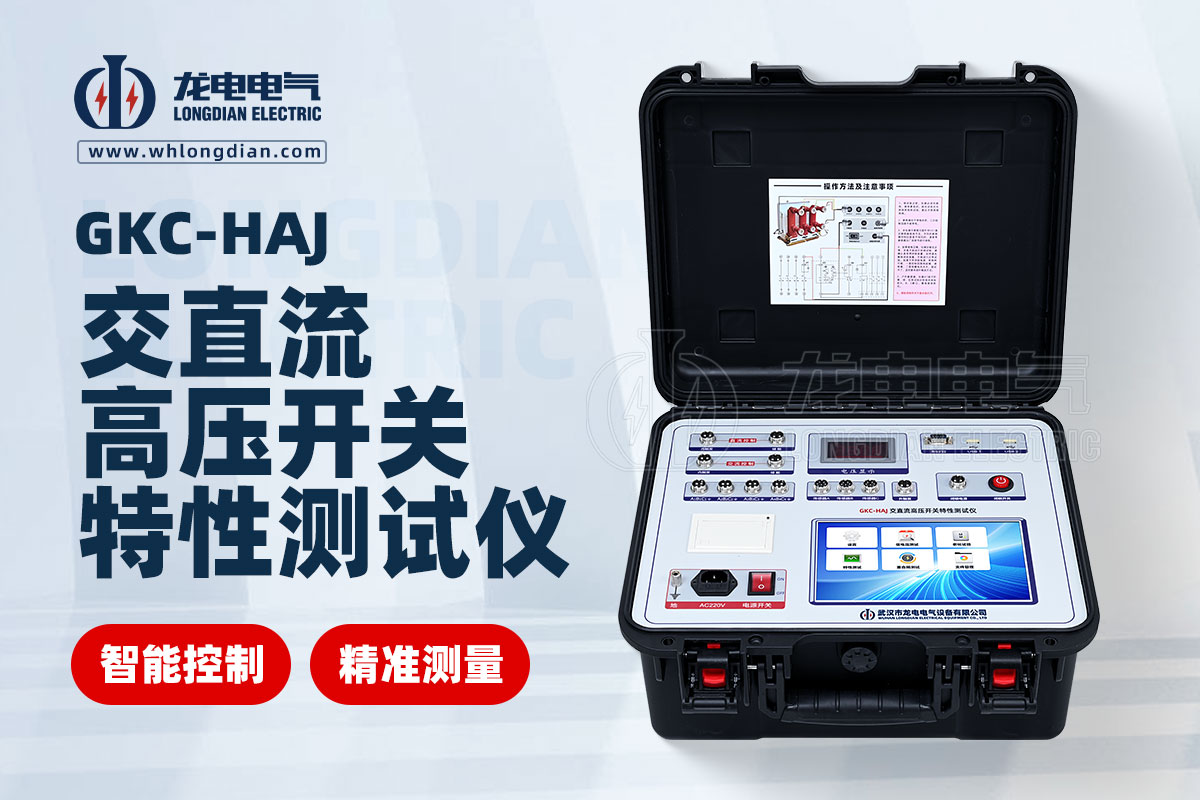

武汉龙电电气生产的高压开关特性测试仪，具备高精度位移采样和动态波形分析功能，可帮助试验人员直观判断断路器合、分闸过冲的程度与原因。
