互感器变差曲线的生成方法与工程判断要点解析

互感器作为电力系统中实现电流、电压变换与测量的重要一次设备，其变差特性直接影响计量准确性和继电保护动作的可靠性。互感器变差曲线，是反映互感器在不同负荷、电流或电压条件下变比误差变化规律的重要技术依据。通过对变差曲线的生成与分析，运维和试验人员可以全面掌握互感器的实际运行性能，为设备投运、检修和状态评估提供科学支撑。

在变差曲线的生成过程中，测试原理和数据采集是关键环节。互感器综合测试通常通过在二次侧施加不同负荷，或在一次侧施加不同电流、电压等级，逐点测量互感器的实际输出值，并与理论变比进行对比，从而得到各测试点的变比误差。将误差值按对应的一次电流或负荷水平绘制成曲线，即形成互感器的变差曲线。该曲线能够直观反映互感器在额定及非额定工况下的误差变化趋势。

从工程实践来看，测试条件的规范性直接影响变差曲线的可靠性。生成变差曲线时，应严格按照相关国家标准或行业规程设置测试点数量和测试范围，尤其要覆盖常用运行区间和接近额定值的关键点。同时，测试过程中应保证接线正确、二次回路负荷稳定，并避免外界电磁干扰对测量结果造成影响，以确保曲线数据真实、可重复。

在变差曲线的判断与分析方面，重点在于将实测曲线与互感器精度等级要求进行对照。若在规定负荷范围内，变差始终控制在允许误差范围内，且曲线变化平滑、无明显突变，通常可判定互感器性能合格。反之，若在某一负荷区间出现误差陡增、曲线畸变或超限现象，则可能意味着铁芯饱和、绕组老化或二次负荷不匹配，需要进一步分析甚至安排检修或更换。

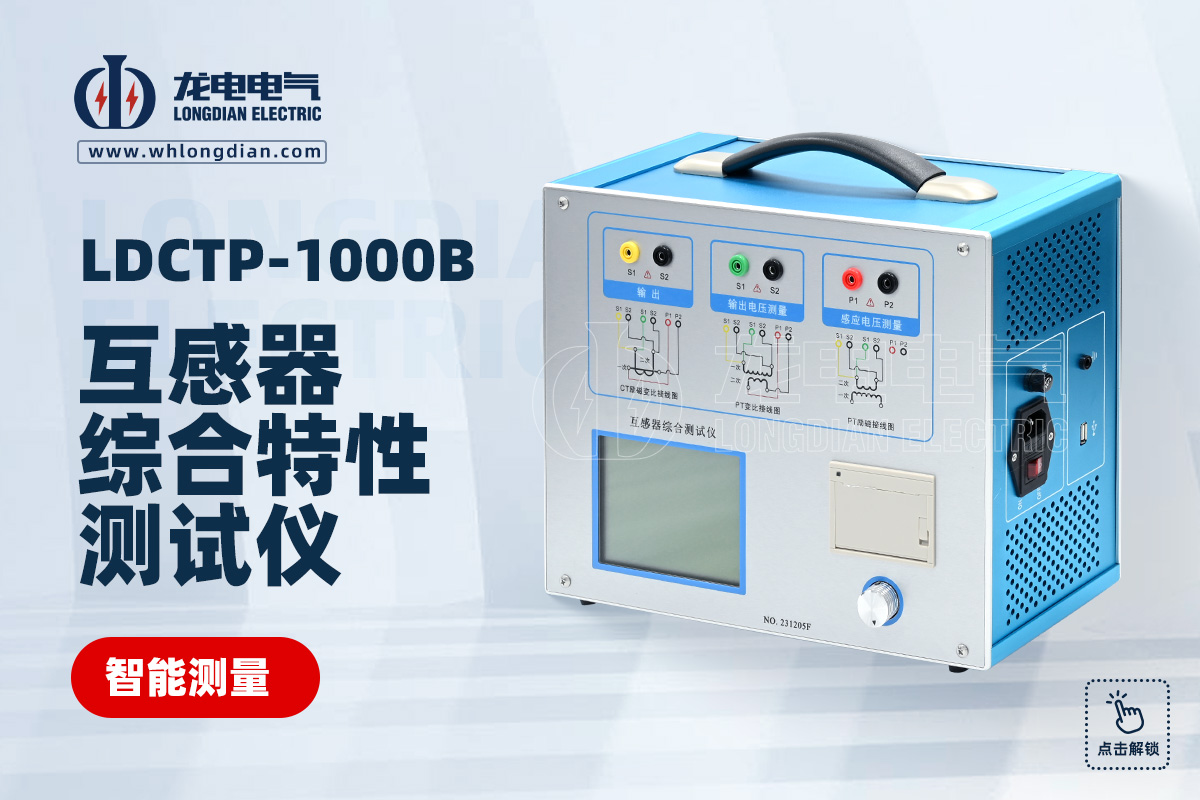

在实际测试应用中，武汉市龙电电气设备有限公司生产的互感器综合测试仪，能够实现多测试点自动采集与计算，并以曲线形式直观展示互感器的变差特性。该类设备操作便捷、测试精度高，既适用于互感器出厂试验，也满足现场交接试验和预防性试验的需求，为工程人员快速、准确判断互感器状态提供了有力工具。

总体而言，互感器变差曲线的生成与判断，是互感器性能评估中不可或缺的重要环节。通过规范的测试流程、科学的曲线分析方法，并配合高性能的互感器综合测试仪，可以有效提升互感器检测的准确性和可靠性，保障电力系统计量与保护的安全运行。
