互感器短路电流倍数（ALF、FS）测量方法解析：保障保护与计量准确性的关键试验

在电力系统中，互感器是实现电流测量、计量和继电保护的重要设备。为了确保互感器在故障电流条件下仍能准确反映电流变化，需要对其短路电流倍数进行检测。常见的指标包括准确限值系数（ALF）和仪表安全系数（FS）。通过对这些参数进行测量，可以评估互感器在短路状态下的性能，从而保证电力系统保护与计量的可靠性。

首先，准确限值系数（ALF）主要用于保护型电流互感器。ALF表示在额定负荷条件下，互感器能够保持规定精度的最大一次电流与额定一次电流的倍数。当系统发生短路故障时，保护型互感器需要在较大的电流范围内保持测量准确，以便继电保护装置能够及时正确动作。如果ALF值不足，在大电流条件下互感器可能出现严重饱和，从而影响保护装置对故障电流的判断。

其次，仪表安全系数（FS）主要用于计量型电流互感器。与保护型互感器不同，计量型互感器的设计目标是在故障电流出现时尽快进入饱和状态，从而限制流入计量仪表的电流，避免仪表受到损坏。FS值表示互感器开始明显饱和时的一次电流与额定一次电流的倍数。FS值越小，说明互感器在较低电流下就会进入饱和状态，从而对计量设备起到更好的保护作用。

在实际试验中，互感器短路电流倍数通常通过励磁特性试验和负荷特性分析进行计算或测量。测试过程中，需要逐步增加试验电流，并记录互感器的输出特性变化。当励磁电流出现明显增长或输出误差超出允许范围时，就可以判断互感器进入饱和区域，从而计算出对应的ALF或FS参数。

此外，准确测量互感器短路电流倍数对于电力系统安全运行具有重要意义。如果保护型互感器的ALF不足，可能导致继电保护误动或拒动；而计量型互感器的FS过大，则可能在短路电流下对计量设备造成损坏。因此，在互感器出厂检测、安装调试以及运行维护过程中，进行ALF和FS参数测试是非常必要的。

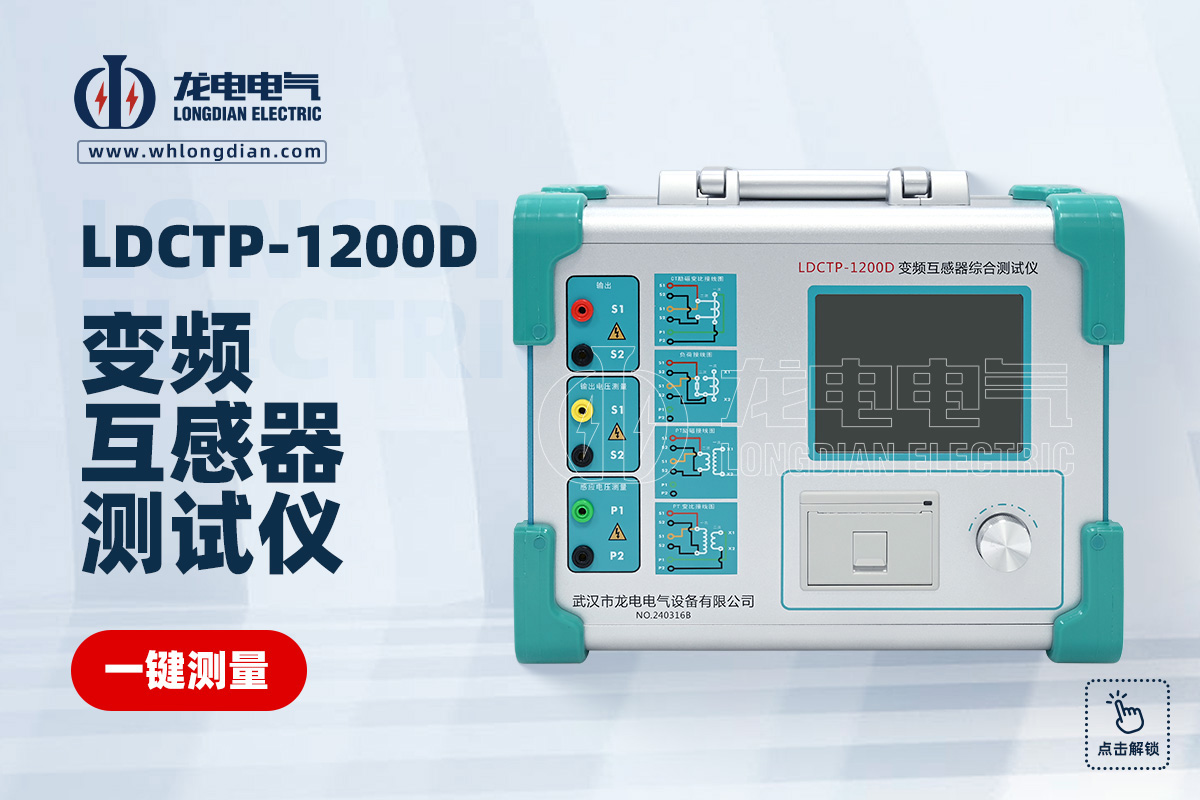

在电力检测实践中，使用专业测试设备可以显著提高测试效率和数据准确性。武汉市龙电电气设备有限公司研发生产的互感器特性测试仪，能够自动完成励磁特性测试、误差分析以及相关参数计算，并可快速评估互感器的ALF和FS指标。该设备在变电站检修、电力试验机构以及互感器生产企业中得到广泛应用，为互感器性能评估提供了可靠的技术支持。

总体来说，互感器短路电流倍数（ALF、FS）测量是评估互感器性能的重要试验项目。通过科学测试和数据分析，可以确保保护型互感器在故障电流条件下保持准确测量，同时保证计量型互感器能够有效保护仪表设备，从而为电力系统安全稳定运行提供重要保障。
