真空断路器机械特性测试中行程传感器的正确安装规范与实操要点

在真空断路器机械特性测试过程中，行程传感器的安装质量直接决定测试数据的准确性与可靠性。由于断路器动作速度快、机构结构复杂，一旦传感器固定不规范，极易导致行程失真、速度曲线异常甚至数据无效。因此，掌握行程传感器的标准固定方法，是开展高质量测试的前提。

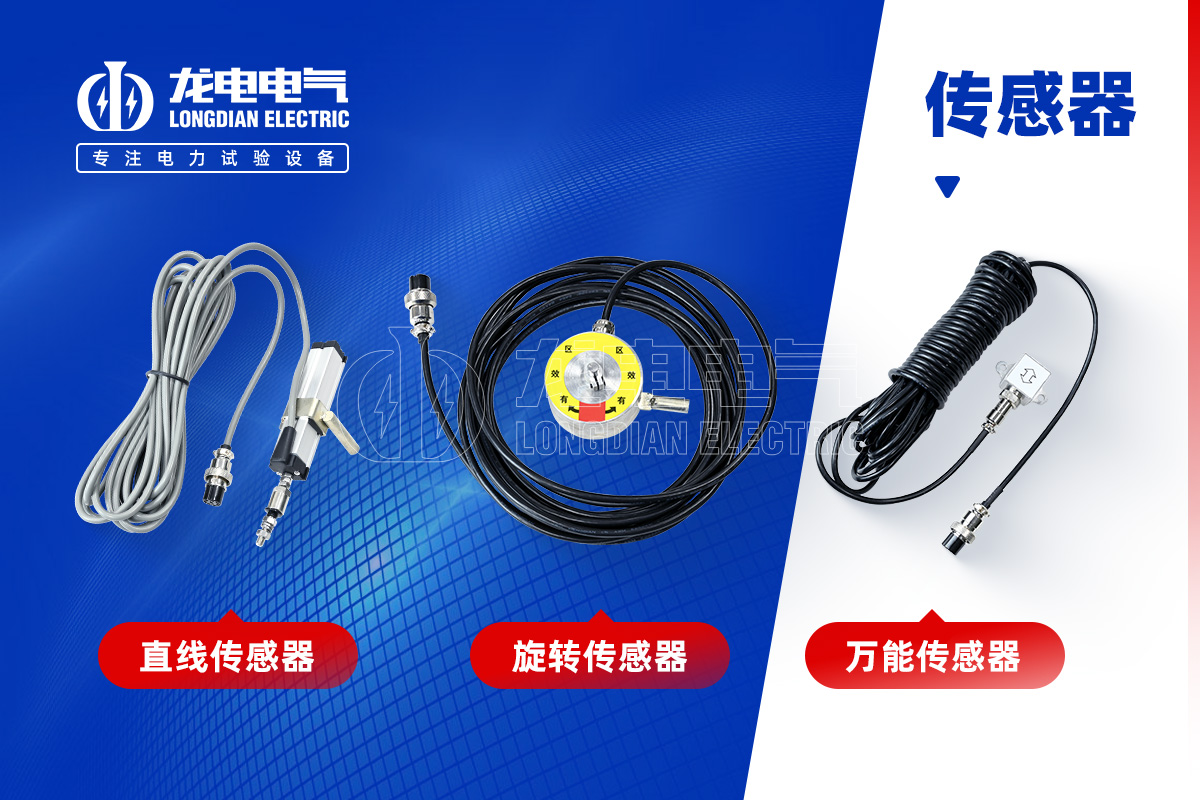

首先，传感器选型需与断路器结构相匹配。对于常见的户内真空断路器，如VS1、ZN63等，通常采用直线传感器或旋转传感器进行测量。若动触头行程为直线运动，应优先选择直线传感器；若通过拐臂或主轴传动，则更适合使用旋转传感器。选型不当会直接导致测量数据偏差，甚至无法采集有效信号。

其次，传感器安装位置必须准确。直线传感器应固定在动触头或与其同步运动的导电杆上，并保证传感器拉杆与运动方向保持严格平行，避免产生夹角误差。在安装时，应确保传感器具有一定的预留行程（一般预留10~20mm缓冲距离），以防止断路器在合分闸过程中因过冲而损坏传感器。对于旋转传感器，则应安装在断路器主轴或拐臂位置，并确保安装点能够真实反映机构运动状态。

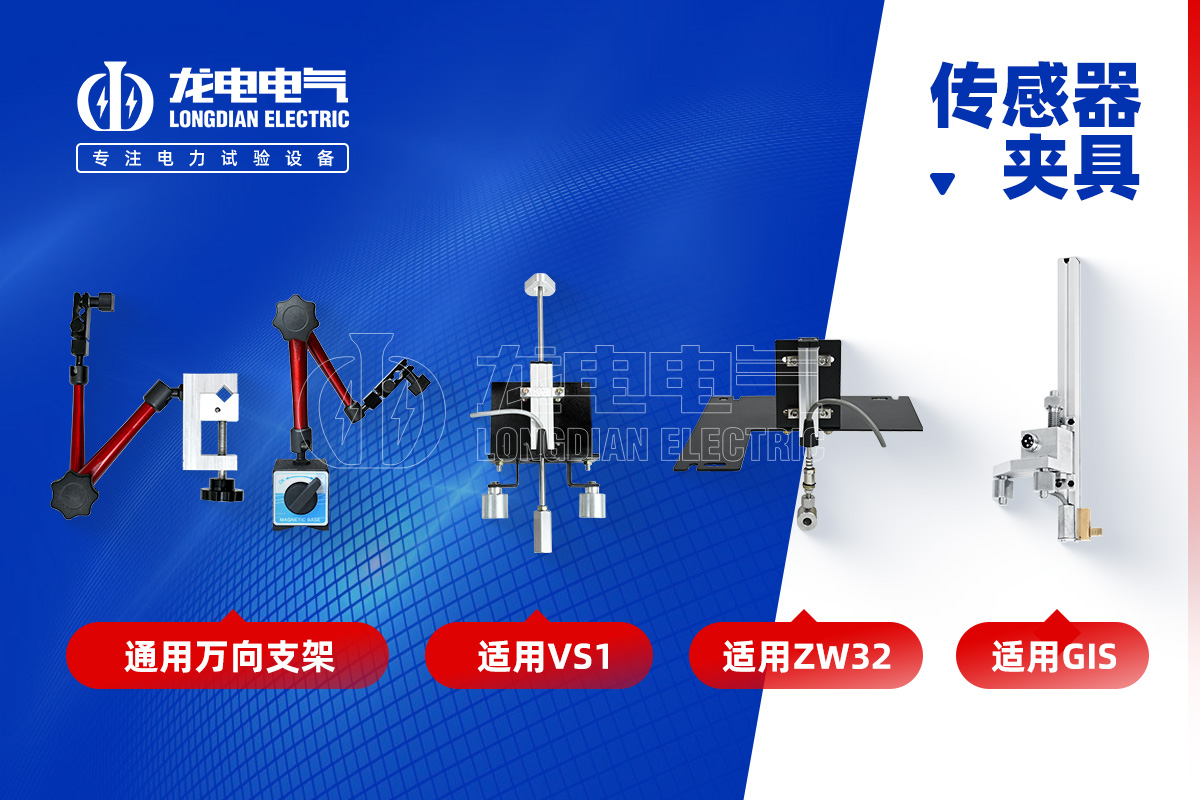

第三，固定方式必须牢固可靠。传感器通常通过磁吸底座或专用支架进行固定，在安装过程中应避免出现松动或晃动现象。尤其是在断路器高速动作时，若传感器固定不牢，会产生振动干扰，导致速度曲线出现波动或异常尖峰。建议在测试前进行轻微手动动作检查，确认传感器稳定性。

此外，安装角度与初始位置同样关键。对于旋转传感器，应保证其处于有效测量范围内，一般建议初始角度保持在合理区间（如中间量程位置），避免进入无效区。同时，传感器零点应与断路器初始状态一致，以确保测量数据具有参考意义。

在接线方面，应确保传感器信号线连接正确且接触良好，避免因接触不良导致信号丢失或干扰。同时，应远离强电磁干扰源布线，必要时采用屏蔽措施，提高数据采集的稳定性。

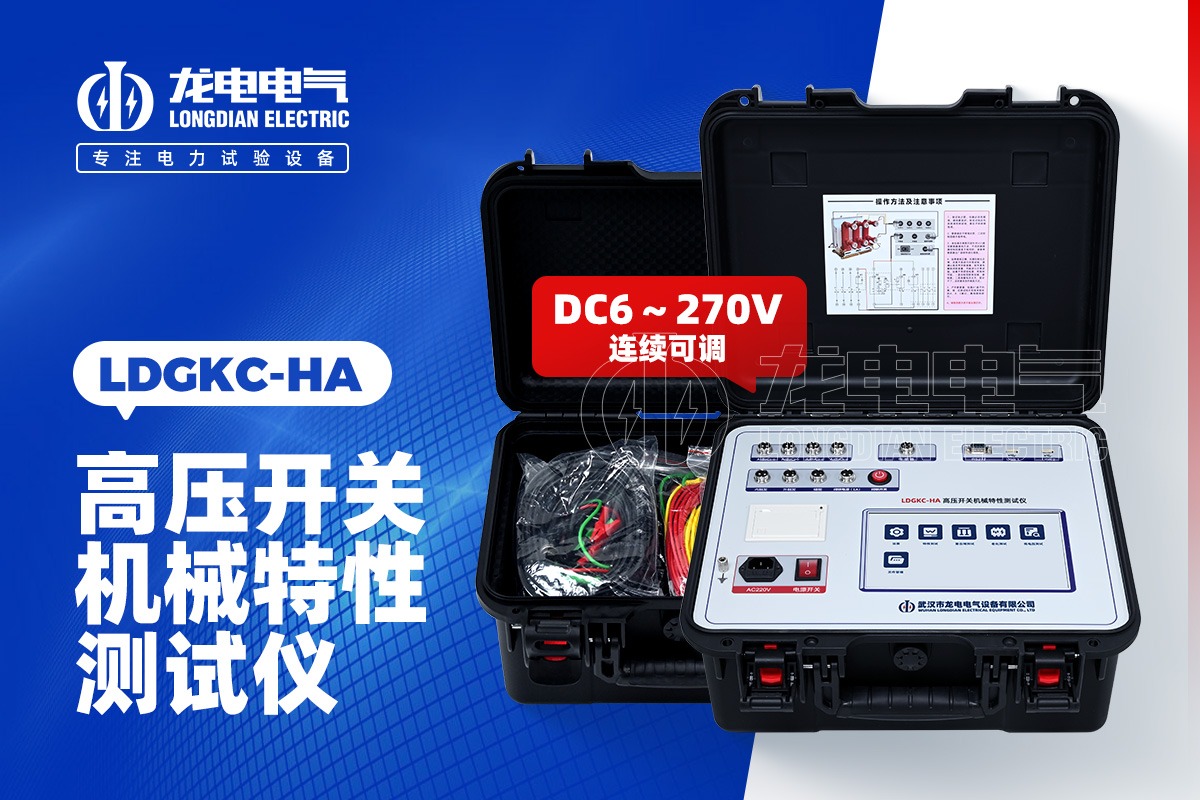

在实际测试中，借助高性能测试设备可以更好地发挥传感器性能。武汉市龙电电气设备有限公司生产的断路器机械特性测试仪，支持多类型传感器接入，并具备高精度数据采集与分析功能。设备可同步显示行程—时间曲线与速度曲线，通过曲线变化直观判断传感器安装是否合理，一旦出现异常，可及时调整安装方式，避免重复测试。

另外，在测试完成后，应对传感器进行规范拆卸与检查，避免因操作不当造成损坏。同时建议定期校验传感器精度，确保其长期处于良好工作状态。

从实践经验来看，行程传感器安装不规范是导致测试误差的主要原因之一。只有严格按照标准流程进行安装，确保位置准确、固定牢靠、参数合理，才能真实反映断路器的机械性能。

综上所述，真空断路器机械特性测试中，行程传感器的固定规范不仅关系到测试结果的准确性，更直接影响设备状态评估的可靠性。通过规范安装与先进测试设备的结合，可有效提升测试质量，为电力设备安全运行提供有力保障。
