高压开关机械特性测试中速度曲线异常原因分析：如何准确判断断路器机械故障？

在高压断路器预防性试验和状态检修过程中，很多检修人员都会遇到这样的问题：明明分合闸时间正常，但速度曲线却出现波动、突变、凹陷甚至多峰现象，这究竟意味着什么？速度曲线异常是否代表断路器已经存在机械故障？如何通过测试结果准确判断设备状态？这些问题都需要结合高压开关机械特性测试进行深入分析。

高压开关机械特性测试是评估断路器机械性能的重要手段，而速度曲线则是反映机构运动状态最直观的数据之一。通过分析速度曲线变化情况，可以提前发现机械磨损、传动故障以及机构调整不当等隐患，因此速度曲线异常往往具有较高的诊断价值。

正常情况下，断路器在分闸或合闸过程中，其速度曲线应保持连续、平滑，速度变化符合机构设计要求。当测试过程中发现速度曲线出现明显波动、断点或不规则变化时，通常说明机构运动过程受到了外界因素干扰。

首先，传动机构磨损是导致速度曲线异常最常见的原因之一。断路器长期运行后，连杆、销轴、拐臂等传动部件会出现不同程度磨损，导致机构传动间隙增大。当操作机构动作时，间隙消除过程会形成冲击和振动，从而反映在速度曲线上，表现为局部波动或速度突变。这类问题在运行时间较长的老旧断路器中尤为常见。

其次，机构卡涩也是速度曲线异常的重要原因。由于灰尘堆积、润滑脂老化、零部件锈蚀等因素影响，断路器运动部件可能出现摩擦阻力增大的情况。当运动部件经过卡涩点时，速度会突然下降；当克服阻力后，速度又会迅速恢复，形成典型的“凹陷型”速度曲线。这种现象通常预示着机构内部存在机械隐患，需要及时检修处理。

缓冲器故障同样会影响速度曲线质量。高压断路器在分合闸过程中需要依靠缓冲装置吸收机械能量，防止运动部件产生过大冲击。如果液压缓冲器漏油、缓冲弹簧疲劳或缓冲结构损坏，就可能造成速度曲线后段出现异常波动，严重时甚至出现反弹现象。

对于弹簧操动机构断路器来说，储能弹簧状态也会直接影响测试结果。当弹簧疲劳、断裂或储能不足时，机构输出能量下降，导致速度曲线整体偏低，甚至出现明显下降趋势。如果发现断路器合闸速度持续下降，应重点检查储能系统是否正常。

液压机构和气动机构断路器则需要重点关注压力系统状态。当液压油压力不足、气压下降或控制阀动作异常时，机构输出力会发生变化，速度曲线往往出现多段波动或峰值异常现象。通过高压开关机械特性测试数据与历史记录进行对比，通常能够快速发现此类问题。

除了设备本身因素外，测试安装不规范也可能导致速度曲线异常。例如传感器固定不牢、编码器安装偏移、位移杆连接松动等情况，都可能引起测试数据失真。因此在进行高压开关机械特性测试时，应确保传感器安装牢固可靠，避免人为因素影响测试结果。

在实际检修工作中，单纯依靠分合闸时间往往难以全面评价断路器机械状态，而速度曲线能够反映整个动作过程的动态变化。通过分析速度曲线形状、峰值速度、平均速度以及波动情况，可以更准确地判断设备运行状态，实现故障早发现、早处理。

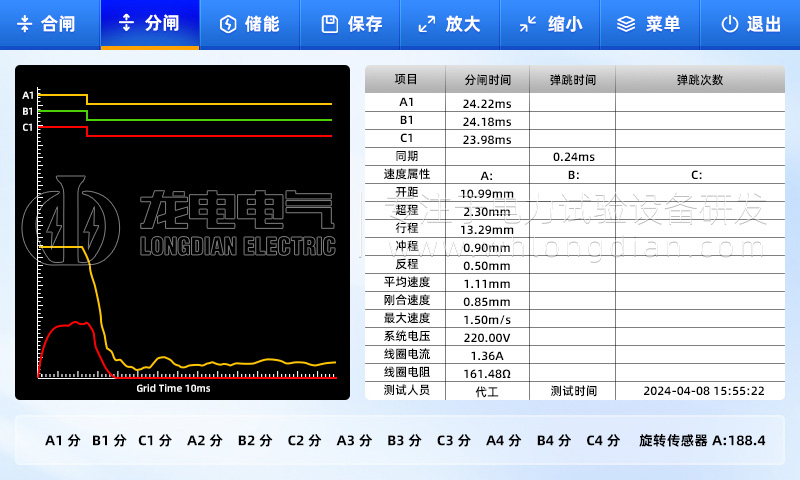

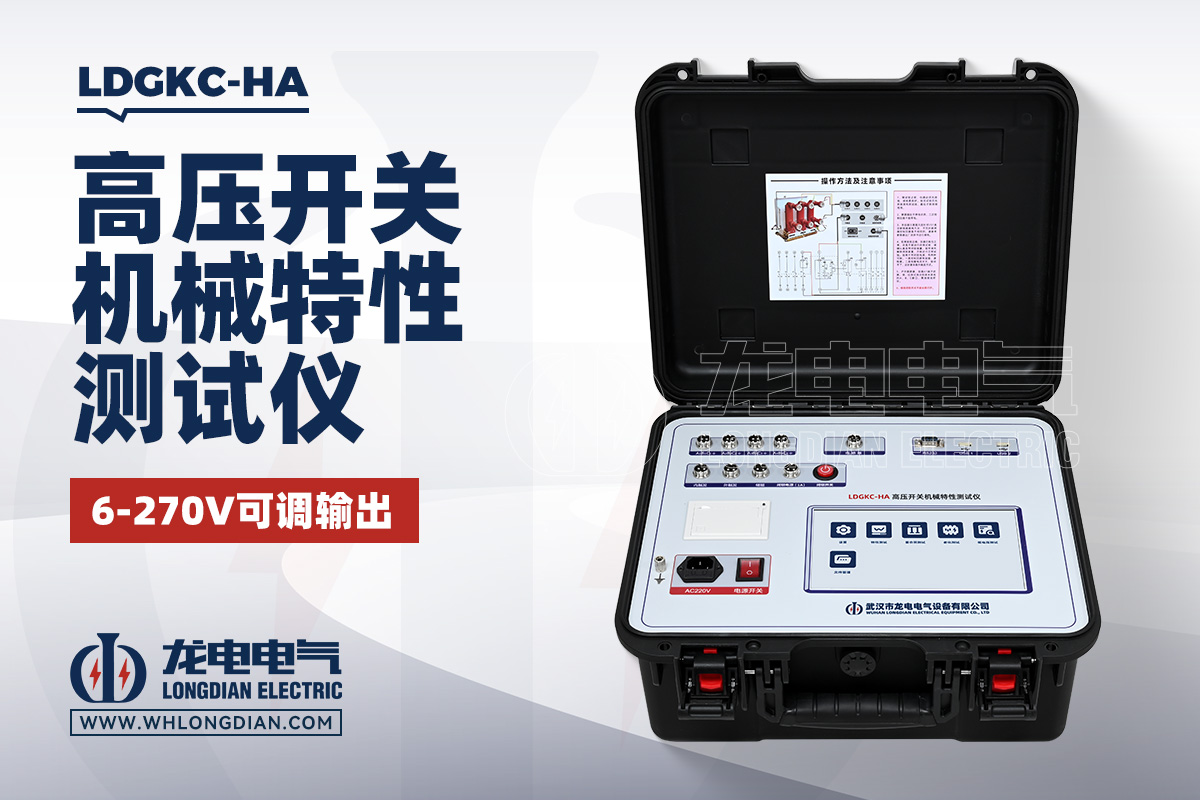

为了提高现场测试效率和数据准确性，越来越多电力用户开始采用智能化测试设备。武汉市龙电电气设备有限公司研发生产的LDGKC-HA高压开关机械特性测试仪，采用高精度位移采集和高速数据处理技术，可同步测量时间、行程、速度、同期性、弹跳等多项参数，并自动生成机械特性曲线。测试人员能够直观查看速度曲线变化情况，快速分析断路器机械状态，大幅提升检修效率和故障诊断能力。

随着状态检修理念的不断推广，高压开关机械特性测试的重要性日益突出。对于运维人员而言，掌握速度曲线异常的形成原因和分析方法，不仅能够提高故障诊断水平，还能够有效预防断路器机械故障引发的设备停运风险。通过科学使用高压开关机械特性测试仪，结合历史数据趋势分析，可以为电力设备安全稳定运行提供更加可靠的技术保障。
