接地电阻测试仪三线法、四线法、钳形法有什么区别？三种测量方法优缺点全面解析

接地电阻到底应该用三线法、四线法还是钳形法测量？为什么同样是一台接地电阻测试仪，不同测试方法测出的数据可能存在差异？这是很多电力运维人员和施工单位在现场经常遇到的问题。实际上，这三种测量方法各有适用条件，并不存在绝对意义上的“最好”，关键在于根据现场环境选择正确的方法。

接地电阻测试的目的，是准确测量接地装置对故障电流和雷电流的泄放能力，从而判断接地系统是否满足运行要求。随着检测技术的发展，目前接地电阻测试仪主要支持三线法、四线法和钳形法三种测量方式，它们在测试原理、接线方式、精度以及适用范围上都有明显区别。

三线法是目前应用最广泛的一种测试方法，也是大多数数字式接地电阻测试仪的标准配置。测试时，需要连接被测接地极、电流辅助极和电压辅助极三个接点，通过仪器输出测试电流，并测量电压降，最终计算出接地电阻值。三线法接线相对简单，现场操作方便，适用于变压器接地、防雷接地、配电设备接地等多数工程场景。对于一般电力安装和设备维护工作来说，三线法已经能够满足日常检测需求。

不过，三线法也有一定局限。当测试导线较长、接触电阻较大或现场存在较强干扰时，导线本身的电阻可能参与测量，导致结果产生一定误差。因此，在高精度检测或大型接地系统测试中，仅采用三线法有时难以获得最佳测量结果。

四线法是在三线法基础上的进一步优化。它增加了一根独立的电压测量导线，将测试电流回路与电压采样回路分离，有效消除了测试导线电阻和接触电阻对测量结果的影响。因此，四线法具有更高的测量精度，特别适用于大型变电站接地网、科研实验室、高精度计量检测以及接地电阻较低的场合。

相比三线法，四线法虽然测量更准确，但现场布线相对复杂，需要增加一根测试导线，对操作人员的规范性要求也更高。在普通配电设备检测中，如果现场精度要求不是特别高，通常没有必要采用四线法。

钳形法则采用完全不同的测量原理。接地电阻测试仪通过钳口向接地回路注入测试信号，并测量回路电流，无需辅助接地极，也不用断开接地线即可完成检测。这种方法最大的优势，就是测试速度快，对运行设备影响小，非常适合通信基站、建筑防雷系统、配电柜、多点接地系统以及不停电检测等应用场景。

不过，钳形法也并非适用于所有情况。它要求接地系统形成闭合回路，如果被测对象属于单独接地极或没有形成回路，钳形法将无法正常测量。此外，在部分复杂接地网络中，测得的数据反映的是整个回路的综合接地电阻，而不是单一接地体的真实阻值，因此需要结合现场结构正确分析测试结果。

从测量精度来看，四线法通常最高，三线法能够满足绝大多数现场检测要求，而钳形法则更注重检测效率和不停电作业能力。从施工难度来看，钳形法最简单，三线法次之，四线法需要更多布线工作。从适用范围来看，三线法覆盖面最广，四线法更适合高精度检测，钳形法则更适合运行设备的快速巡检。

在实际工作中，不少单位会根据不同任务搭配使用多种测试方法。例如，新建变电站交接试验采用四线法进行精确测量；日常设备维护使用三线法开展周期检测；运行中的通信基站、防雷系统则采用钳形法进行快速巡检。这样既保证了检测精度，又兼顾了现场工作效率。

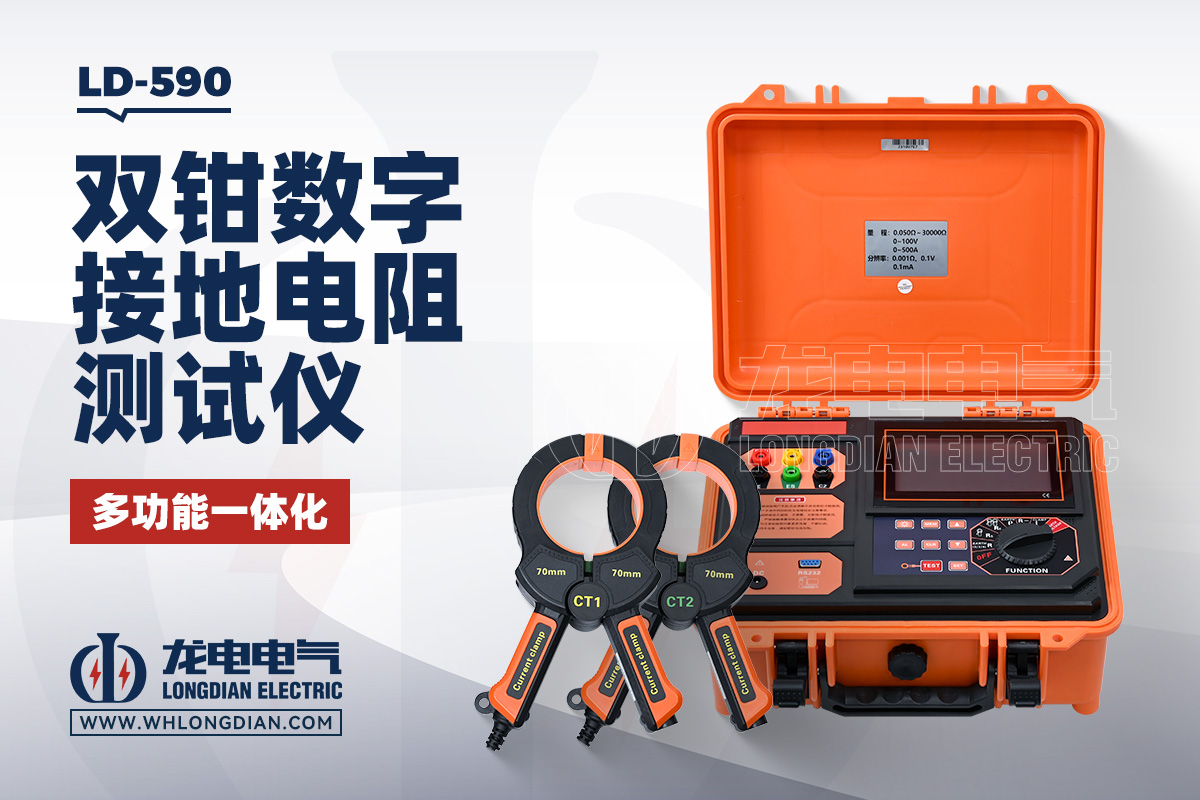

作为专业电力检测设备制造企业，武汉市龙电电气设备有限公司生产接地电阻测试仪，产品涵盖数字式接地电阻测试仪、钳形接地电阻测试仪及大型地网接地电阻测试设备，支持三线法、四线法及钳形法等多种测试方式。产品采用高精度测量技术和智能抗工频干扰算法，具有测量稳定、数据准确、操作便捷等特点，可广泛应用于国家电网、南方电网、发电企业、电力施工单位、轨道交通、石化、新能源及第三方检测机构，为不同场景提供专业、高效的接地检测解决方案。

随着电力系统对接地检测精度和效率要求不断提高，选择合适的测量方法比单纯追求高端设备更加重要。无论是三线法、四线法还是钳形法，只要根据现场条件合理使用接地电阻测试仪，严格按照标准规范操作，都能够获得真实、可靠的测试数据，为接地系统安全运行提供有力保障。
