LDJF-701多功能局部放电检测仪
LDJF-701多功能局部放电检测仪
LDJF-701多功能局部放电检测仪
LDJF-701多功能局部放电检测仪

LDJF-701多功能局部放电检测仪

应用于电力系统的局放检测,包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测

多原理测量:集成超声、地电、特高频测量原理。

图谱分析全:提供PRPD、PRPS等多种图谱分析功能。

便携续航强:小巧便携,内置大容量电池支持长时间工作。

注:购买本产品的用户可享受免费技术指导、一年质保、终生维护服务

产品介绍

LDJF-701多功能局部放电检测仪是一款集成了超声波、地电波、特高频等多种测量原理的精密电气设备。它采用小巧便携的设计,配备6.0英寸高清显示屏,操作界面直观易用。

LDJF-701多功能局部放电检测仪能够准确采集和分析高压电气设备如开关柜、变压器、GIS等的局放信号,帮助用户评估设备的绝缘状态。产品支持多传感器切换,通过更换不同传感器,即可满足各种设备的局放检测需求。

LDJF-701多功能局部放电检测仪提供丰富的图谱分析功能,包括PRPD、PRPS、直方图、飞行时间图等,有助于用户全面了解设备放电情况。其内置8000mAh大容量电池,支持长达6小时的工作时间,确保长时间检测无忧。

产品别称:局部放电检测仪、局部放电测量仪、局部放电测试仪、局放测试仪、局放检测仪、局部放电、局放、局部放电检查。

技术参数

地电波参数
测量范围0-80 dBmV
分辨率0.1dB
精度±1dB
每周期最大脉冲1400
测量频带3~100MHz
接触式超声波参数
测量范围-8dBμV 至 80dBμV
分辨率0.1dB
精度±1dB
频率范围20kHz ~500kHz
非接触式超声波参数
测量范围-8dBμV~80dBμV
分辨率0.1dB
精度±1dB
传感器中心频率40 kHz ± 2kHz
特高频参数
检测频段300~3000MHz
测量范围-80~-10dBm
高频互感器参数
传感器传输阻抗9.9mV/mA
检测频率0.5~50MHz(可定制)
灵敏度1mV
检测范围0~3000 mV
聚波器参数
测量范围 -8dBμV~80dBμV
测量距离 0m~100m
传感器中心频率 40 kHz ± 2kHz
注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
  2.了解更多龙电产品信息请进入产品中心。服务热线:400-6727-238

产品特征

多功能集成:

◆ 多种测量模式:产品支持多种传感器连接,包括超声波、地电波、特高频、高频互感器等,满足不同高压设备的局放检测需求。

◆ 广泛适用领域:适用于开关柜、绝缘子、变压器、GIS、电机等设备,以及高架线路的测试。

智能便捷操作:

◆ 手机APP控制:通过智能终端(手机)的局放检测APP,用户可以轻松连接并控制测试仪,进行实时检测和数据管理。

◆ 传感器切换灵活:用户可以在局放测试界面轻松切换传感器,实现多通道检测,提高检测效率。

数据管理与导出:

◆ 保存与分析:用户可以在测试过程中保存PRPS图谱,并通过数据管理界面进行查看和分析。

◆ 多种导出方式:支持U盘导出和蓝牙分享,方便用户将测试数据备份或传输至其他设备。

阈值设置与报警:

◆ 报警阈值自定义:用户可以根据需要自行设置报警阈值,以便在检测到异常放电时及时发出警报。

◆ 稳定放电相位信息:产品支持内同步和外同步两种模式,确保图谱的稳定性和准确性。

安全防护与合规性:

◆ 外壳防护等级高:产品符合GB/T 4208-2008外壳防护等级的分类(IP代码)标准,具有良好的防护性能。

◆ 符合多项国家标准:产品遵循DL/T 500-2009电压检测仪使用技术条件等多项国家标准,确保检测结果的准确性和可靠性。

环境适应性强:

◆ 多种环境试验验证:产品经过低温、高温、交变湿热、冲击、振动等环境试验验证,确保在各种恶劣环境下仍能正常工作。

配置丰富:

◆ 标准配置与选配齐全:产品提供包括智能终端(手机)、多功能局放采集器(WiFi版)、充电器、说明书等在内的标准配置,同时提供多种选配传感器,满足用户的不同需求。

产品图集

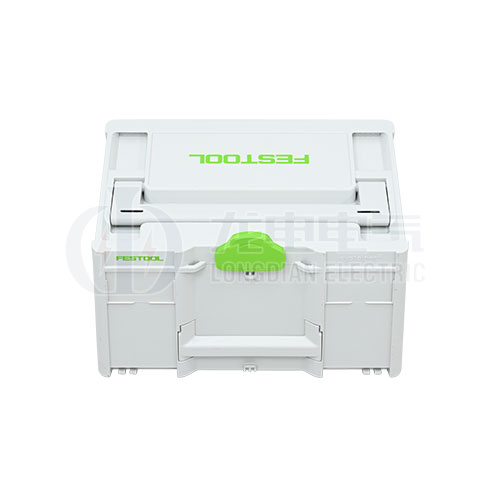

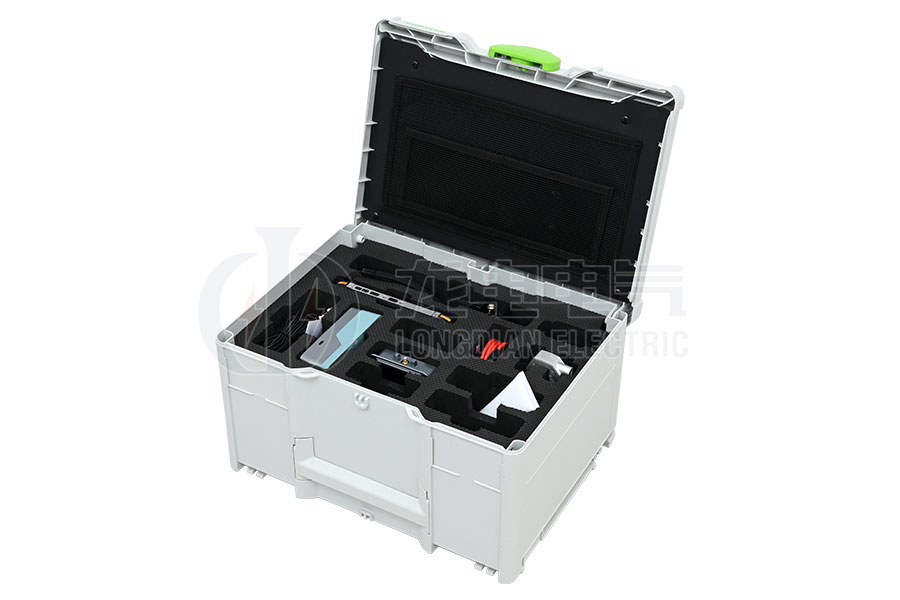

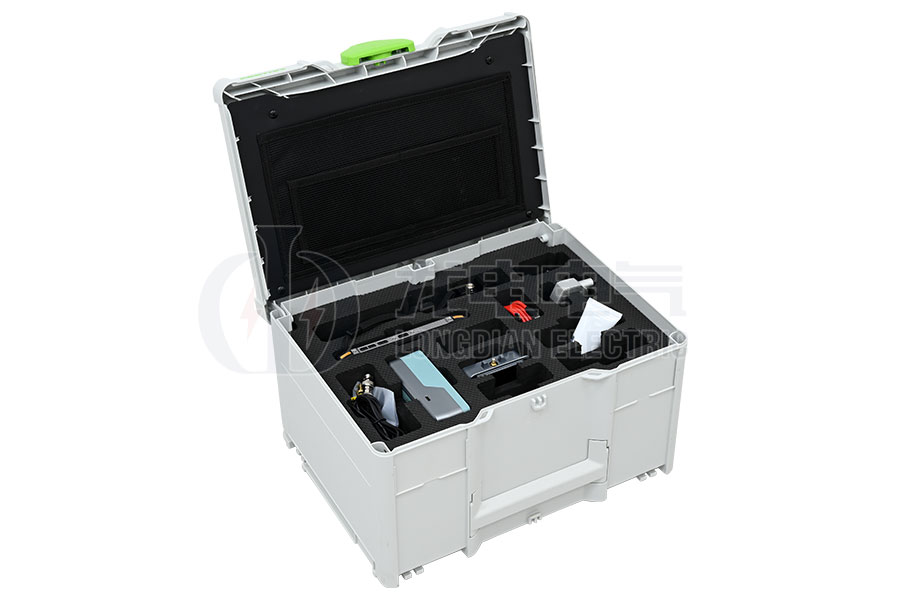

套箱
套箱

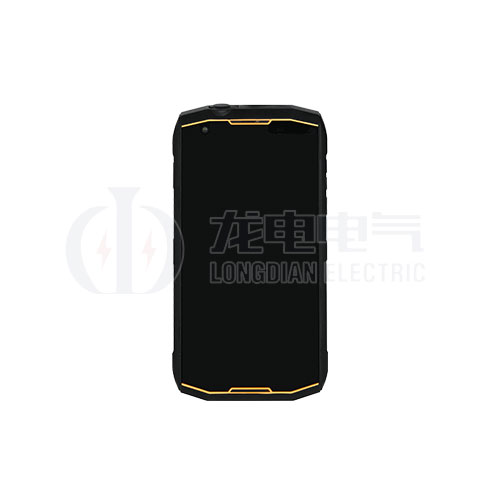

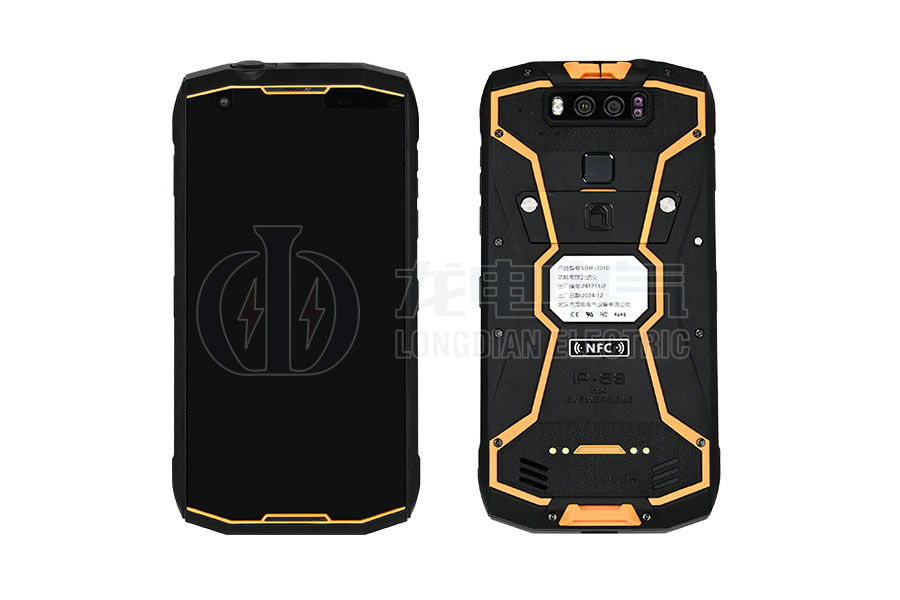

智能终端
智能终端

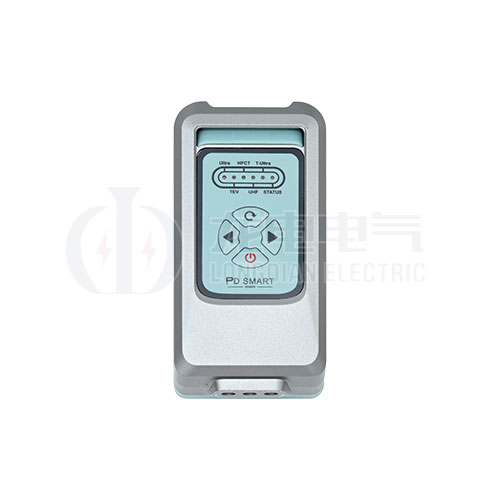

局放多功能采集器
局放多功能采集器

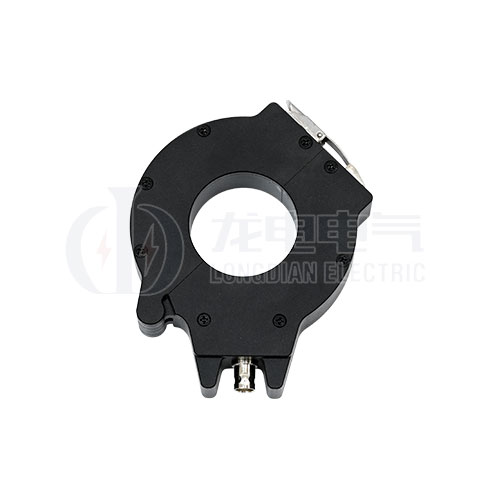

高频互感器
高频互感器

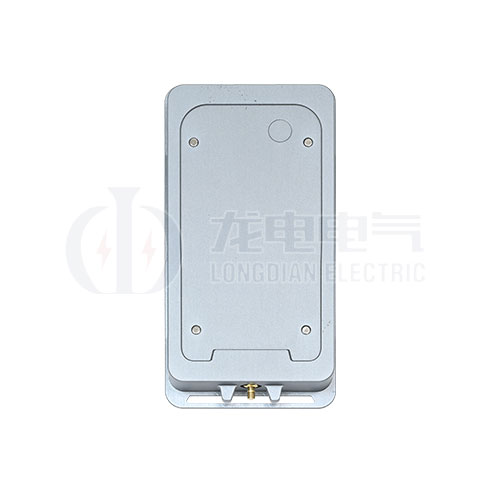

特高频传感器
特高频传感器

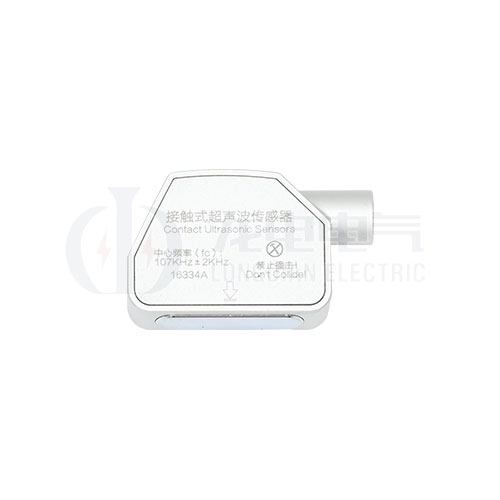

接触式超声波传感器
接触式超声波传感器
柔性传感器
柔性传感器

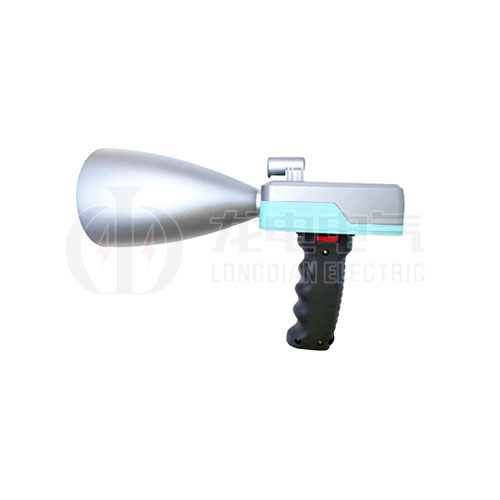

外置非接触式聚波器
外置非接触式聚波器

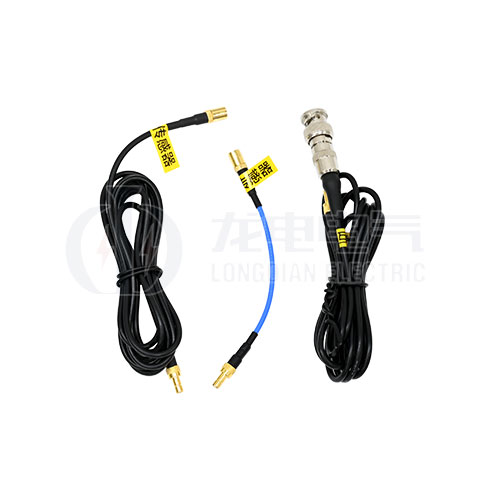

测试线
测试线

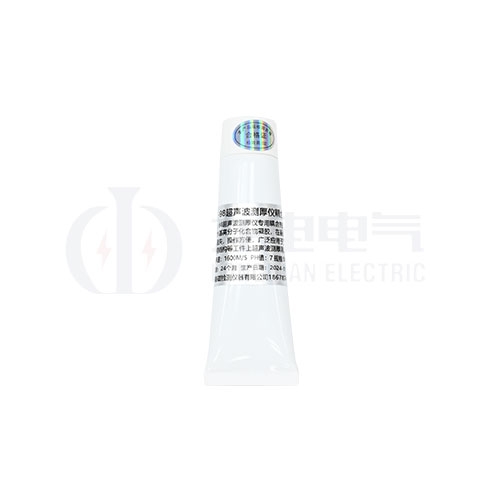

超声波测厚仪耦合剂
超声波测厚仪耦合剂

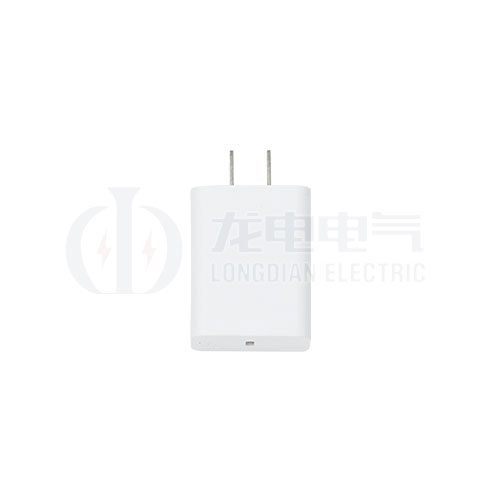

充电器
充电器

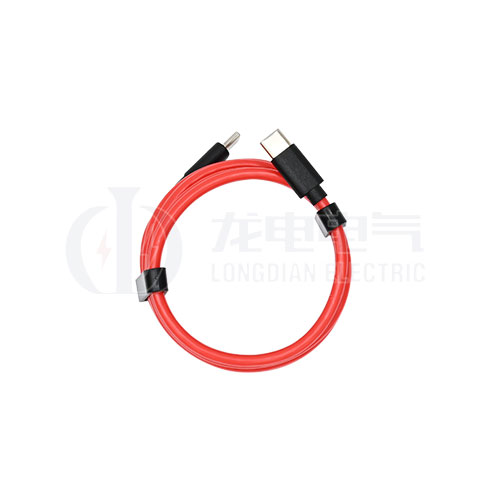

USB线
USB线

售后保障

2h 电话回复
2h电话回复
8h 提供解决方案
8h提供解决方案
48h 技术人员到达
48h技术人员到达
