变压器直流电阻测试中高压侧与低压侧测量的关键注意事项解析

变压器直流电阻测试是检验绕组焊接质量、分接开关接触状态以及导电回路完整性的基础性试验项目。由于高压侧与低压侧在电压等级、绕组结构和电阻值范围上存在明显差异，测试过程中若操作不当，容易引入误差甚至影响设备安全。因此，明确高压侧与低压侧测量的注意事项，对保证测试结果准确性具有重要意义。

在高压侧测量时，应重点关注安全措施和充磁过程。高压侧绕组匝数多、电感量大，直流电阻测试过程中充磁时间相对较长，测试人员应耐心等待电流稳定后再读取数据，避免因未充分稳定而导致读数偏小。同时，测试结束后必须执行可靠的消磁操作，防止残余磁通影响后续试验或引发误动作。接线方面，应确保测试夹具接触牢固，减少接触电阻对微小电阻值测量的干扰。

相比之下，低压侧测量更容易受到接触电阻和导线压降的影响。低压侧绕组电阻值通常较小，若测试电流选择不当或测试线缆过长，容易放大引线电阻带来的误差。因此，在低压侧测试中应合理选择较大的测试电流，并采用四线制测量方式，以有效消除引线和接触电阻的影响，确保测试数据的真实性。

此外，无论是高压侧还是低压侧测量，都应注意环境温度对测试结果的影响。绕组直流电阻随温度变化较为敏感，现场测试时应记录绕组温度，并按标准要求进行温度换算，避免因温差造成误判。同时，应保持各相测量条件一致，确保测试结果具备可比性。

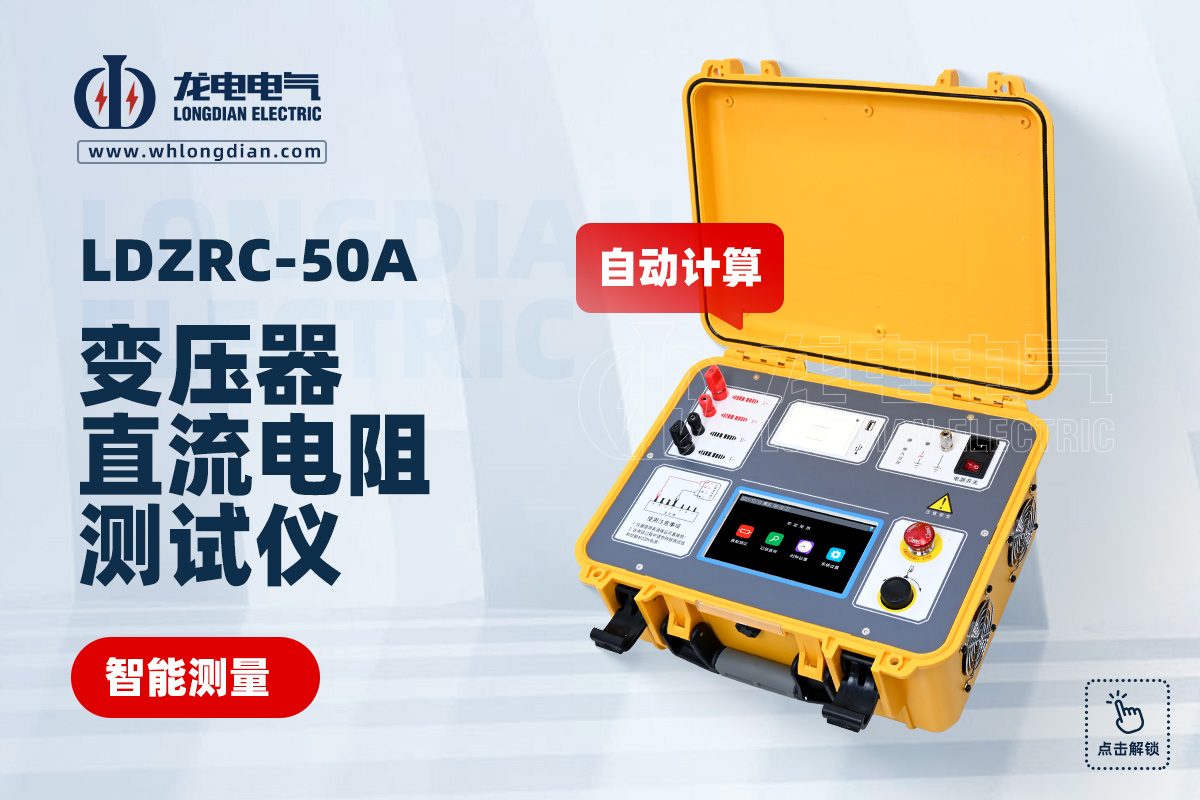

在实际工程应用中，武汉市龙电电气设备有限公司生产的变压器直流电阻测试仪，支持多档测试电流选择，具备自动稳流、数据锁定及智能消磁功能，能够有效应对高压侧与低压侧不同测量工况的需求。该类设备在现场交接试验和预防性试验中应用广泛，有助于提升测试效率和结果可靠性。

总体而言，变压器直流电阻测试中，高压侧测量重在充磁稳定与安全控制，低压侧测量重在消除接触与引线误差。通过规范操作流程，并配合性能可靠的直流电阻测试仪，可以更准确地反映变压器绕组的真实状态，为设备安全运行提供坚实的数据支撑。
