核相仪“同相”“异相”怎么看？声光报警含义与判断方法全面解析

两条高压线路进行并网或环网操作时，核相仪显示“同相”还是“异相”到底意味着什么？现场检测时，红灯亮、绿灯亮、语音提示不同，又分别代表哪些结果？很多电力工作人员在使用核相仪过程中，虽然能够完成测量操作，但对于设备反馈信息的具体含义并不完全了解。实际上，正确理解核相仪同相异相判断结果，是保障电力系统安全运行的重要环节。

核相仪主要用于检测两条线路之间的相位关系，通过测量线路相位差，判断是否满足并网、合环等运行条件。尤其是在变电站、配电线路、开关柜检修等场景中，无线高压核相仪凭借安全距离远、操作方便等特点，已经成为现场核相的重要检测设备。

核相仪显示“同相”代表什么？

在使用核相仪检测两条电力线路时，如果设备显示“同相”，说明两条线路之间的相位关系满足并列运行要求。

简单来说，同相表示两路电源对应相位基本一致，电压变化规律同步，具备进一步进行并网或合环操作的基础条件。但需要注意的是，核相仪判断为同相，并不代表所有电气参数完全一致，实际操作过程中还需要结合电压等级、频率、保护条件等综合确认。

武汉市龙电电气设备有限公司生产的无线高压核相仪，在检测过程中通过两个发射器分别采集线路相位和频率数据，并由接收主机进行计算分析，最终判断两线路是否同相或异相。

当检测结果符合标准要求时，设备会显示“同相”，同时通过指示灯和语音提示工作人员，帮助现场人员快速确认检测结果。

核相仪显示“异相”是什么意思？

如果核相仪显示“异相”，说明两条线路之间存在较大的相位差，不满足直接并网或合环运行条件。

电力系统中，如果不同相线路强行连接，可能产生较大的环流，对设备造成冲击，甚至引发保护动作。因此，核相过程中发现异相结果时，必须查明原因，不能直接进行送电操作。

造成核相仪显示异相的原因可能包括：

线路接线相序错误；

两侧电源相位不一致；

设备一次接线存在调整；

检测位置选择不正确；

线路频率或运行状态存在差异。

因此，核相仪检测出的“异相”并不是简单的设备故障提示，而是提醒工作人员当前线路状态不满足操作要求，需要进一步检查。

核相仪声光报警分别代表什么？

目前主流核相仪通常采用声光结合方式提示检测结果，让工作人员无需一直观察屏幕即可快速判断状态。

以武汉龙电电气无线高压核相仪为例，设备具备屏幕显示、指示灯以及真人语音提示功能，可以同步反馈测量结果和操作状态。

当检测结果为同相时，设备会显示“同相”，同时同相指示灯亮起，并进行对应语音提示；当检测结果为异相时，设备会显示“异相”，异相指示灯亮起，并通过语音提醒工作人员。根据设备判断标准，相位差小于±30°时判定为同相，相位差达到或超过±30°时判定为异相。

这种声光报警设计，可以减少户外作业环境中因视线受限、距离较远等因素造成的误判，提高核相工作的效率。

核相仪为什么需要同时检测相位和频率？

部分用户认为核相只需要判断相位即可，其实并不准确。在电力系统并网过程中，除了相位关系，频率也是影响运行安全的重要因素。

无线高压核相仪工作时，不仅可以判断线路是否带电，还能够测量线路相位和频率，通过无线传输将数据发送至接收主机进行分析。

如果两侧线路频率不同，即使短时间内相位接近，也不能直接进行并网操作，需要通过同期装置调整，使电压、频率和相位满足要求后才能投入运行。

使用核相仪时，这几个细节容易被忽视

虽然核相仪操作流程相对简单，但现场使用时仍需要注意几个关键问题。

首先，要确认设备电压等级是否匹配。不同电压等级线路需要选择对应绝缘配置，避免因设备使用范围不符合要求造成安全隐患。

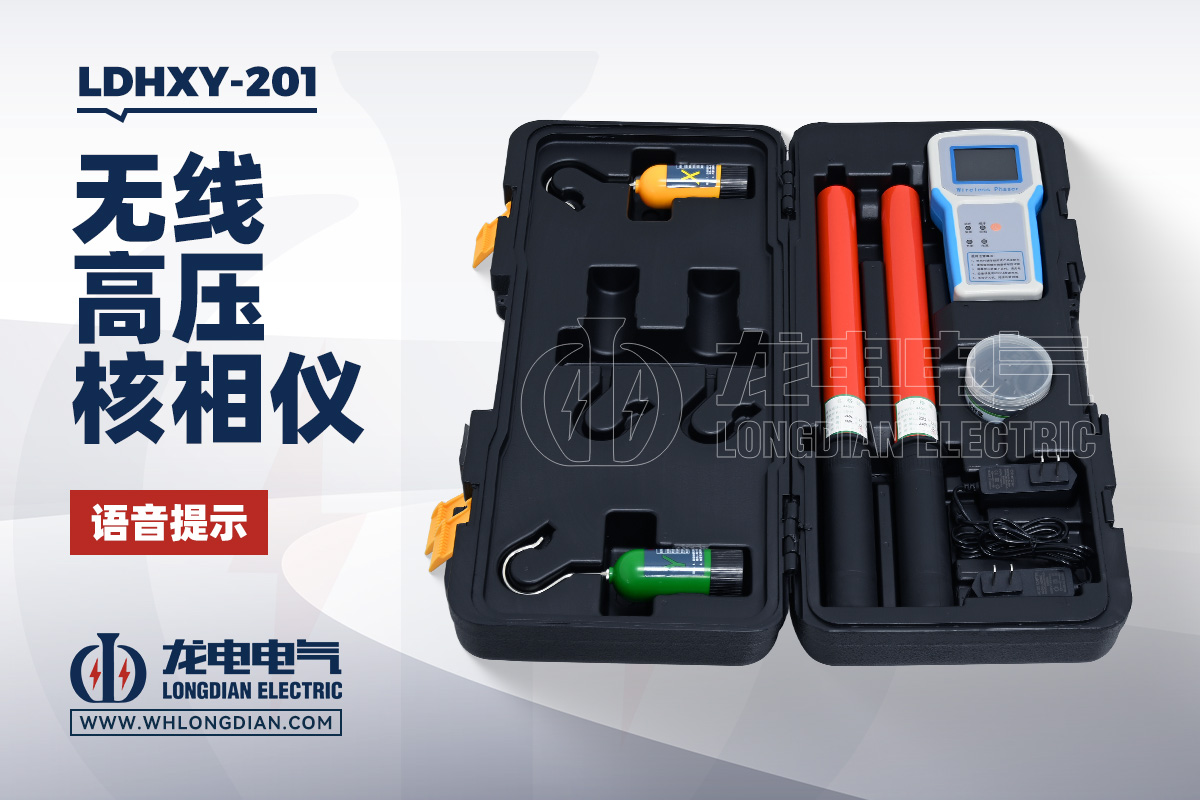

其次，要正确安装发射器。无线高压核相仪通常由两个发射器和一个接收主机构成，两个发射器分别连接待测线路，接收主机负责数据计算和结果显示。

另外，在开关柜带电显示器进行核相时，需要注意显示器本身可能存在移相情况。如果检测结果异常，应进一步在线路一次侧进行确认，而不能简单依据带电显示器判断。

选择可靠的无线高压核相仪，保障检测结果准确

核相工作看似只是判断“同相”或“异相”，实际上关系到电网运行安全。设备测量精度、无线传输稳定性、声光提示功能以及安全防护设计，都会影响最终判断结果。

武汉市龙电电气设备有限公司研发生产的无线高压核相仪，采用无线传输技术，由发射器和接收主机构成，可实现高压线路核相、带电检测以及智能结果判断。设备具备相位差测量、频率检测、彩屏显示、语音提示等功能，帮助电力用户提升现场检测效率。

对于电力运维人员来说，了解核相仪“同相”“异相”的含义，掌握声光报警判断方法，再配合性能稳定的无线高压核相仪，才能让每一次核相检测更加准确、安全，为电力系统可靠运行提供保障。
