带电电缆识别仪是如何在运行电缆上“打标记”的？揭秘带电识别技术原理与现场应用

运行中的电缆不能停电，又要准确找出目标电缆，带电电缆识别仪到底是如何完成识别的？它真的会在电缆上"打标记"吗？这是很多电力检修人员第一次接触带电电缆识别仪时都会提出的问题。事实上，所谓"打标记"，并不是在电缆外部留下物理标识，而是通过特殊的信号注入技术，为目标电缆赋予一组独有的"身份特征"，让接收设备能够在多根并行运行电缆中快速锁定目标，从而避免误锯、误接和误停电事故。

在城市配网改造、电缆迁改、故障抢修以及变电站维护过程中，带电电缆识别仪已经成为保障施工安全的重要检测设备。

所谓"打标记"，其实是在目标电缆上加载专属识别信号

很多人误以为带电电缆识别仪会向运行电缆注入较大的测试电流，其实并非如此。

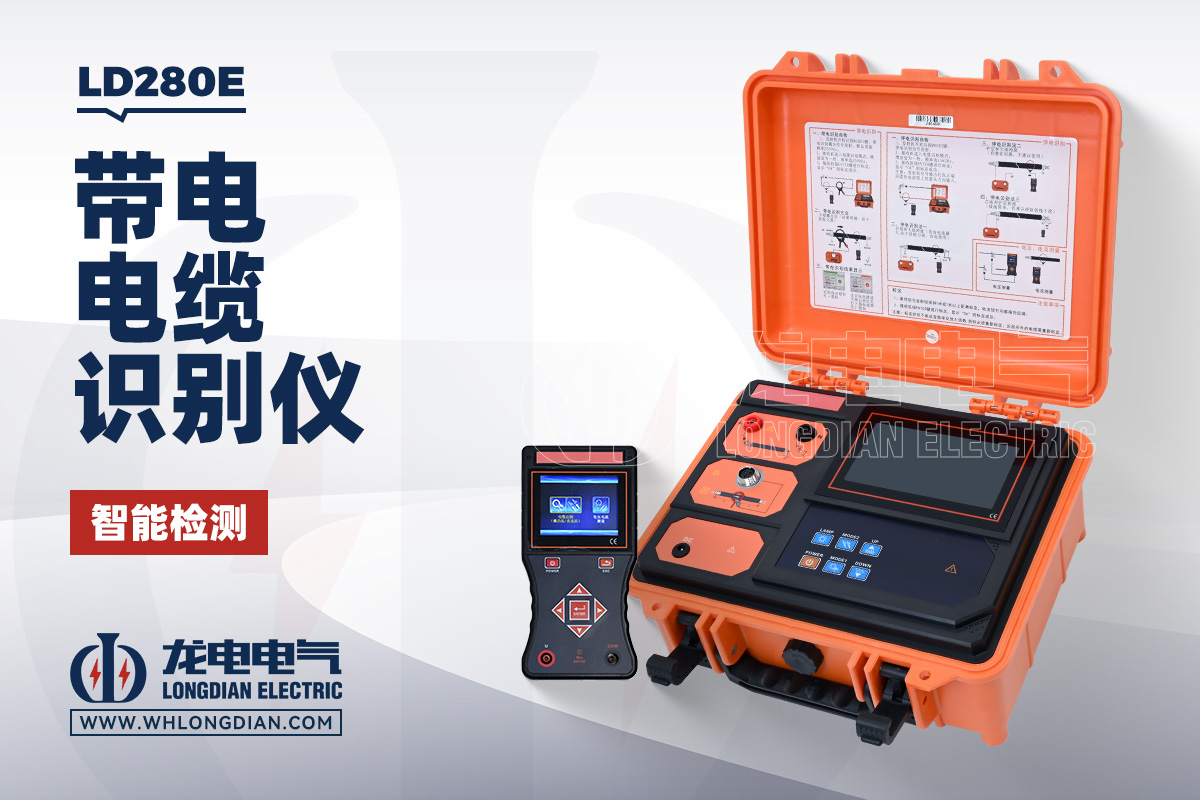

现代带电电缆识别仪采用的是卡钳耦合方式，无需剥线、无需断电，也无需直接接触导体。发射钳夹在目标电缆外部，通过电磁耦合向电缆护层回路加载特定的复合脉冲频率信号，在电缆周围形成具有方向性的电磁场。用户手册显示，该类设备可发射625Hz、1562Hz、2500Hz、10000Hz等多种频率组合信号，接收机再通过柔性电流钳采集并识别这些特征信号。

这组信号就像给目标电缆贴上了一张"电子身份证"。虽然肉眼无法看到，但接收机能够准确识别它与其它运行电缆之间的区别。

为什么不会影响运行中的电缆？

不少用户关心，在运行电缆上加载信号，会不会影响供电？

答案是否定的。

带电识别采用的是低能量、高频率耦合方式，信号仅用于识别，不参与输配电运行，不改变线路原有工作状态。整个过程无需切断电源，也无需拆开电缆护层，只要两端护层接地良好即可完成检测，因此非常适合城市电网不停电检修、重要用户供电线路以及连续运行的工业电缆。

正因为采用非接触式卡钳耦合技术，所以带电电缆识别过程中不会影响线路正常运行，也减少了人为接线带来的安全风险。

为什么识别前一定要先进行标定？

很多现场人员觉得，直接扫描所有电缆就可以完成识别，其实这是错误的操作方式。

带电电缆识别仪真正提高准确率的关键就在于"标定"。

标定就是在已知目标电缆的位置，先记录当前信号强度、电流方向以及信号比例，建立一组标准数据。随后，施工人员携带接收机到另一端依次检测每一根电缆，并与之前保存的数据进行自动比对。

只有当检测电流大小、方向以及信号比例均满足识别条件时，设备才会判断为目标电缆，并显示绿色√；否则显示红色×或提示非目标线路。整个识别过程不仅比较信号强弱，还综合判断信号方向和电流比例，因此能够有效降低误判率。

为什么方向也是识别的重要依据？

真正专业的带电电缆识别仪不仅比较信号大小，更重要的是比较信号方向。

发射钳和接收柔性电流钳均带有箭头标识，测试时必须保持一致方向。当目标电缆上的电流方向与标定一致时，接收机会自动判定识别成功；如果方向相反，即使信号强度接近，也会判定为非目标电缆。

这种"信号幅值+方向识别"双重判断机制，可以有效区分同沟敷设、同路径运行、多根并行电缆之间的差异，大幅提升现场识别可靠性。

哪些情况下识别效果最好？

根据设备技术特点，带电电缆识别仪更适用于三芯带铠运行电缆。

现场应用时建议优先选择2500Hz作为发射频率，它兼顾传播距离与抗干扰能力，是大多数工况下的默认选择。当现场干扰较大时，可根据实际情况切换1562Hz等频率，提高识别稳定性。同时，应确保电缆护层两端接地良好，接地回路阻抗越小，耦合信号越稳定，识别结果也越可靠。

如何选择可靠的带电电缆识别仪厂家？

对于供电公司、电力施工单位及运维企业而言，设备不仅要识别准确，更要具备稳定、安全、抗干扰能力强等特点。

武汉市龙电电气设备有限公司长期研发生产带电电缆识别仪，产品广泛应用于电力检修、电缆迁改、配网施工、轨道交通及工业园区等领域。设备采用先进识别算法，支持带电识别、停电识别等多种工作模式，能够满足复杂现场环境下的电缆识别需求，为电力施工提供更加安全、高效的技术保障。

所谓带电电缆识别仪在运行电缆上"打标记"，本质上并不是留下实体标识，而是通过非接触式耦合技术向目标电缆注入具有方向性的专属识别信号，再结合标定、电流方向、信号比例及智能算法完成精准识别。这种识别方式既保证了不停电施工，又有效避免误锯、误接等重大安全事故。

随着电网运维智能化水平不断提升，带电电缆识别仪已经成为现代电力检修不可或缺的重要设备。选择性能稳定、识别准确的产品，不仅能够提升施工效率，更是保障现场人员和电网安全的重要基础。
