模拟断路器测试仪跳合闸时间参数是什么？对应真实断路器哪些动作特性

为什么很多继电保护整组试验明明是在使用模拟断路器测试仪，却还能准确验证真实断路器的动作逻辑？模拟断路器测试仪中的跳闸时间、合闸时间究竟对应真实开关的哪些机械特性？如果时间参数设置错误，又会对保护试验造成什么影响？这些都是不少调试人员在现场经常遇到的问题。

实际上，模拟断路器测试仪并不是简单输出一个开关量，而是在继电保护试验中模拟真实断路器从接收到跳、合闸命令到辅助触点状态发生变化的整个过程。根据产品说明书，装置可设置10ms～1000ms的跳闸时间和合闸时间，并支持ABC三相分别独立设定，时间误差不超过±5ms，用于模拟不同型号断路器的动作特性。

所谓跳闸时间，对应的是实际高压断路器从保护装置发出跳闸命令开始，到断路器辅助接点状态发生变化的时间。在真实设备中，这段时间包含了跳闸线圈得电、机构释放、机械传动以及辅助触点转换等多个环节。而在模拟断路器测试仪中，当分闸线圈接收到跳闸脉冲后，装置会按照预先设定的延时时间输出分闸状态，同时改变辅助接点状态，并输出对应的分闸脉冲，以此模拟真实断路器的整个跳闸动作。

同样，合闸时间对应的是实际断路器接收到合闸命令后，到辅助接点切换完成所经历的时间。真实设备需要经历储能释放、机构传动、触头闭合等动作，而模拟装置则按照设定好的合闸时间延时输出合位信号，使继电保护装置认为真实断路器已经完成合闸，从而继续完成重合闸、备自投等逻辑判断。

需要注意的是，模拟断路器测试仪中的跳合闸时间，并不对应真实断路器触头刚分速度、刚合速度、机械行程等机械特性。这些属于高压开关机械特性测试仪测量的内容。而模拟断路器装置关注的是控制逻辑和辅助触点状态变化时间，它主要服务于继电保护整组试验，因此模拟的是"动作结果"，而不是机械运动过程。

举个实际应用场景，如果某台110kV断路器厂家提供的技术资料显示跳闸时间约40ms、合闸时间约80ms，那么在整组试验时，就可以把模拟断路器测试仪对应参数分别设置为40ms和80ms。这样，保护装置检测到的辅助接点反馈时间就与现场真实设备保持一致，整个保护动作时序也更加贴近实际运行工况。说明书中的试验示例同样采用了"合闸80ms、跳闸40ms、重合闸300ms"的参数配置，对真实断路器动作过程进行了完整模拟。

除了时间参数，模拟断路器装置还支持跳、合闸线圈阻值及对应电流模拟，通过不同阻值档位，可模拟不同规格断路器操作线圈的负载特性，提高继电保护出口回路试验的真实性。

对于继电保护专业来说，合理设置模拟断路器测试仪的跳合闸时间，可以准确验证保护动作时间、重合闸逻辑、失灵保护、备自投、自动装置联动等功能。如果时间设置明显偏离真实断路器参数，就可能导致保护配合时序发生变化，甚至影响整组试验结果，因此建议按照一次设备厂家提供的断路器动作时间进行参数设定。产品说明书也明确提出，在试验前应根据一次设备断路器的跳、合闸时间及线圈电流值设置模拟装置参数，再开展整组试验。

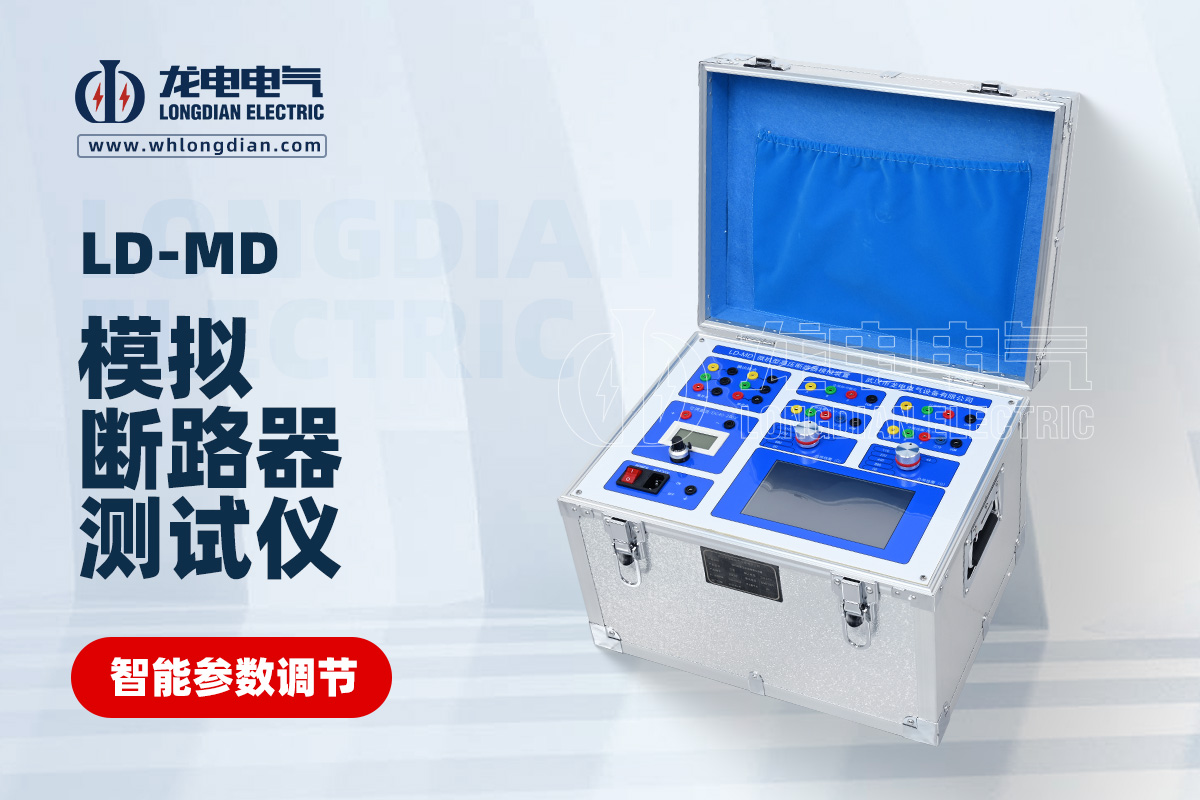

作为电力试验设备专业制造商，武汉市龙电电气设备有限公司长期研发生产模拟断路器测试仪，产品广泛应用于变电站调试、继电保护整组试验、电力检修、高校科研及设备制造等领域。设备支持三相独立动作、跳合闸时间独立设定、线圈阻值模拟、辅助触点输出及可调直流电源，可有效替代真实断路器完成保护系统传动试验，提高试验效率，减少现场断路器机械动作次数，延长设备使用寿命。
