电缆故障测试中地线怎么接？接法错误会如何影响测试结果

为什么同一根故障电缆，不同人员测试出来的故障距离会存在偏差？很多时候，问题并不一定出在仪器本身，而是出在一个容易被忽视的细节——地线接法。电缆故障测试仪在进行故障定位时，地线连接是否规范，会直接影响测试信号回路、波形稳定性以及最终定位精度。尤其是在高压电缆、长距离电缆故障测试中，正确的地线接法是保证测试结果准确的重要基础。

在实际电缆故障测试过程中，很多工作人员更加关注测试仪的脉冲发射、高压输出、采样精度等参数，却忽略了地线的重要作用。电缆故障测试本质上是通过向故障电缆发送测试信号，并根据信号反射、传播时间等数据分析故障位置。如果地线连接不可靠，测试回路阻抗发生变化，就可能导致反射波形异常，影响故障距离判断。

地线接法为什么会影响电缆故障测试结果？

电缆故障测试仪工作时，需要形成稳定的信号回路。地线不仅承担接地保护作用，同时也是测试信号返回路径的重要组成部分。如果地线接触不良、连接位置错误，或者接地电阻过大，都会造成测试信号衰减，使仪器采集到的波形出现变化。

例如，在使用低压脉冲法测试电缆故障时，测试仪通过发射脉冲信号，根据返回波形判断电缆长度和故障点位置。如果地线夹接触松动，或者夹在氧化严重的位置，信号回路不稳定，就可能出现波形杂乱、反射点不明显等情况，最终导致测试距离出现误差。

在采用高压闪络法进行电缆故障定位时，地线的重要性更加明显。高压测试过程中，地线连接质量直接关系到放电回路是否稳定。如果地线连接错误，不仅会影响故障点放电信号采集，还可能增加设备运行风险。

常见错误地线接法有哪些？

第一种情况是地线连接点选择不合理。有些现场人员为了方便，会将地线随意接在附近金属支架、设备外壳或者其他接地点上。虽然表面看似接地，但实际接地阻抗可能较大，无法满足电缆故障测试要求。

第二种情况是地线过长。部分测试现场由于距离限制，会使用较长的接地线进行连接。地线越长，产生的分布参数影响越明显，容易导致测试信号波形变化，降低电缆故障测试仪的判断准确性。

第三种情况是地线接触不牢固。测试夹没有夹紧、电缆接头处存在锈蚀、接触面有油污等问题，都会增加接触电阻，使测试数据出现偏差。

还有一种常见问题是工作地线和保护地线混淆。有些测试人员认为只要“接地”即可，但不同测试方式对地线连接要求不同，错误连接可能造成测试结果不稳定。

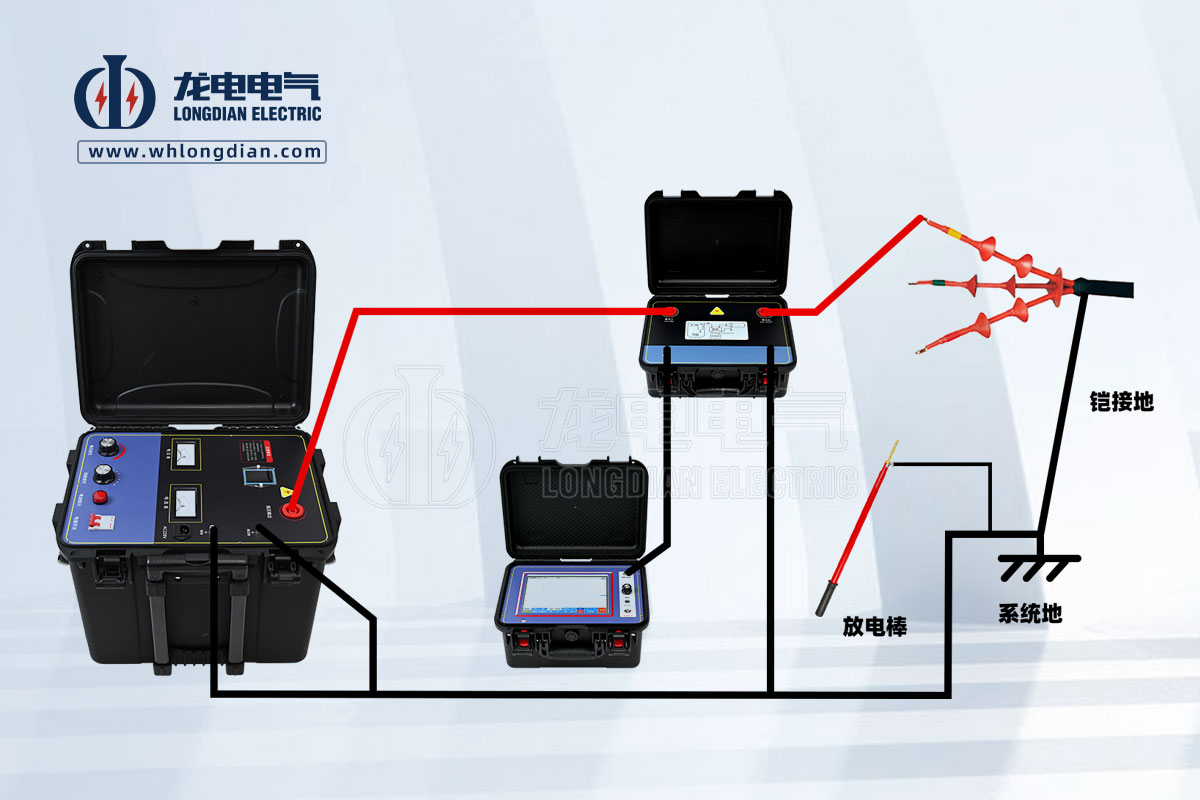

电缆故障测试仪正确地线连接方法

进行电缆故障测试时，地线应尽量选择距离测试端较近、接地条件良好的位置连接。通常情况下，应将测试仪地线可靠连接到电缆金属护层、铠装层或符合要求的接地点，保证测试回路完整。

连接前，应清理接触位置的氧化层、油污和杂质，确保测试夹与金属导体充分接触。同时，地线长度应尽可能缩短，避免不必要的盘绕和延长。

对于高压电缆故障测试，还需要严格按照设备操作规范进行接线。测试前确认电缆停电、放电、验电，确保电缆处于安全测试状态，再进行地线连接和故障测试。

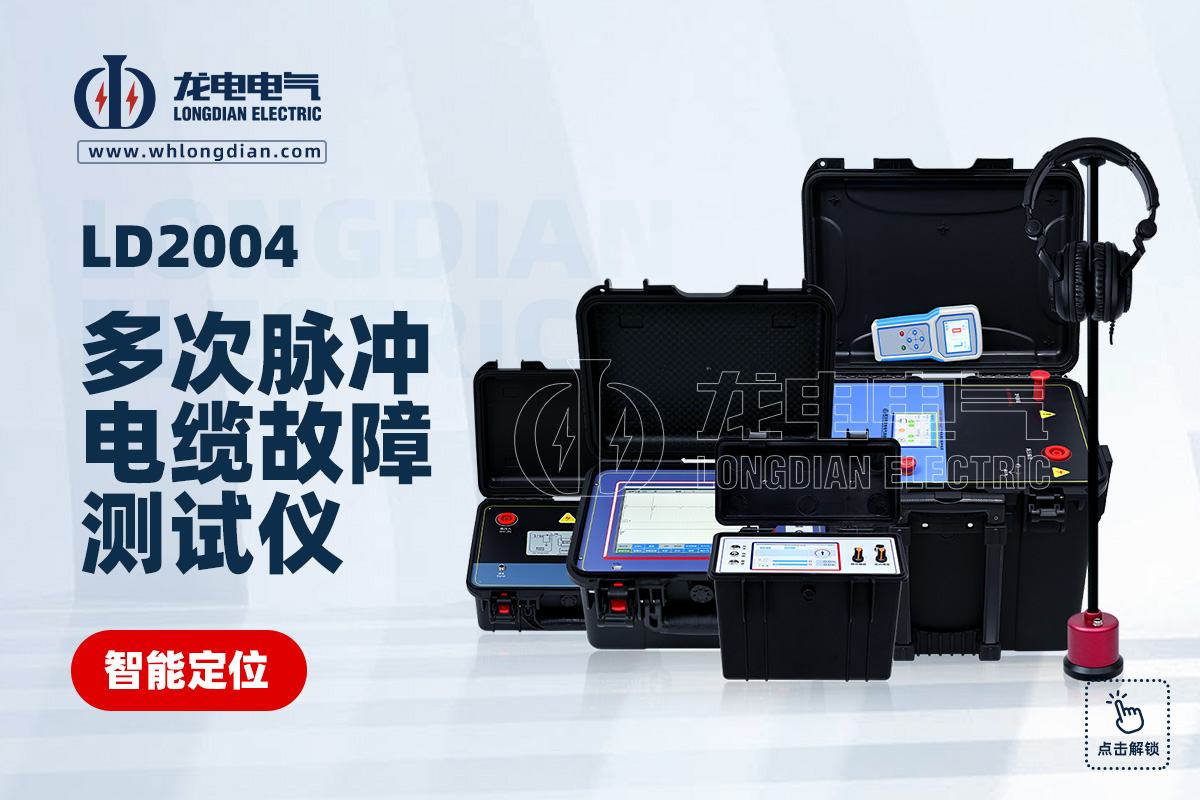

武汉市龙电电气设备有限公司生产的电缆故障测试仪，采用先进的故障检测技术，可用于电力电缆故障定位、路径查找以及故障距离测试。设备在设计过程中充分考虑现场测试环境，对信号采集稳定性、抗干扰能力以及测试精度进行了优化，帮助电力运维人员更加快速、准确地完成电缆故障检测工作。

地线规范连接能提升哪些测试效果？

正确的地线接法能够提高电缆故障测试仪采集信号的稳定性，让反射波形更加清晰，方便工作人员准确判断故障点位置。同时，规范接线还能减少现场重复测试次数，提高故障处理效率。

对于长距离电缆、复杂地下管网电缆以及高压输电电缆来说，故障点距离判断精度要求更高。此时，任何一个细小的接线问题，都可能造成数米甚至更大的定位误差。因此，在电缆故障测试过程中，不能只关注设备参数，正确的测试方法和规范的地线连接同样重要。

电缆故障测试看似是设备操作问题，实际上测试结果受到多个因素影响，其中地线接法就是关键环节之一。地线连接是否规范，会直接影响测试信号质量、波形判断以及故障定位准确性。

选择性能稳定的电缆故障测试仪，同时严格按照标准流程进行地线连接，才能充分发挥设备性能，提高电缆故障检测效率。武汉市龙电电气设备有限公司专注研发生产电力检测设备，为电力行业提供可靠的电缆故障测试解决方案，助力用户快速完成电缆故障排查与定位。
