继电保护测试仪谐波制动系数校验试验方法

发布时间:2023-12-13 09:53:05浏览次数:501

武汉市龙电电气设备有限公司
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

武汉龙电电气旗下的继电保护测试仪可以帮助众多电力工作者更加方便的进行各类电力测试。

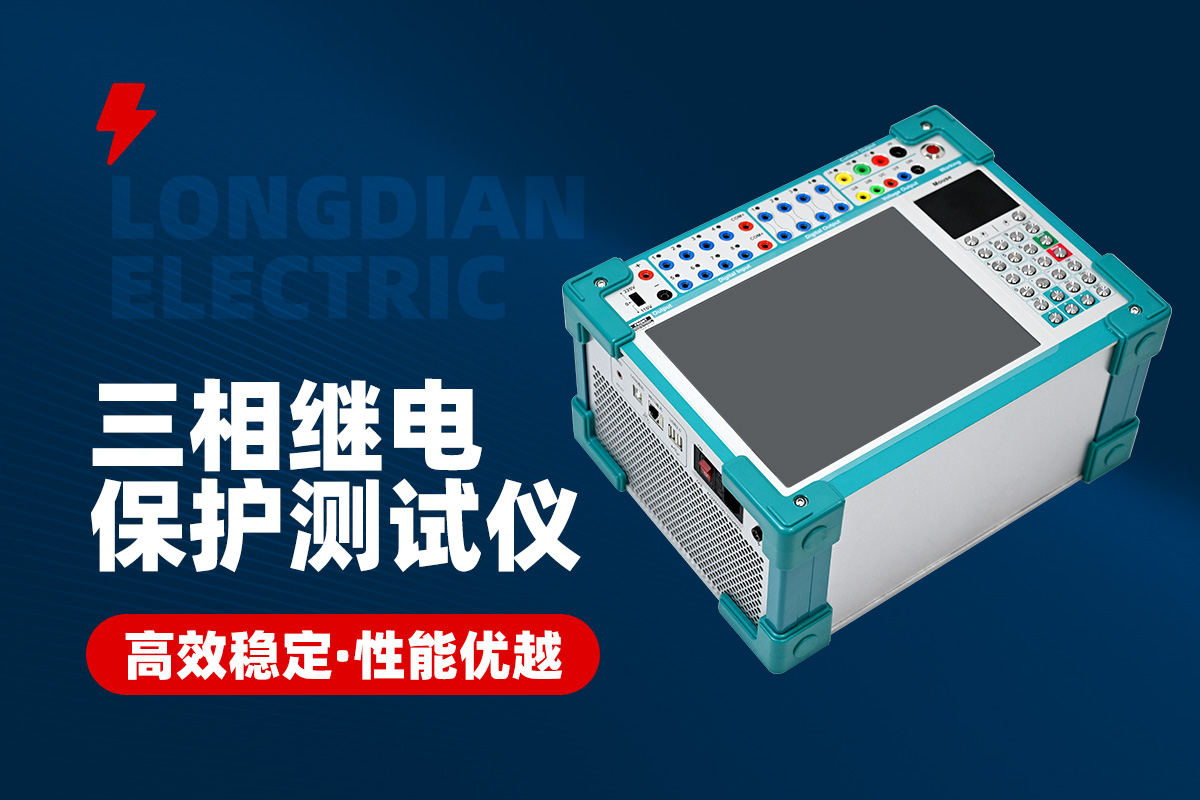

三相继电保护测试仪

谐波制动系数校验试验的目的

在电力系统中,由于各种非线性负荷的存在,会产生大量的谐波电流。这些谐波电流会对继电保护装置的性能产生影响,可能导致误动作或拒动作。因此,需要对继电保护装置的谐波制动系数进行校验,以确保其在谐波电流下能够正常工作。谐波制动系数校验试验就是通过对继电保护装置施加不同频率、幅值的谐波电流,来检验其在不同工况下的性能和功能。

谐波制动系数校验试验的准备工作

在进行谐波制动系数校验试验之前,需要对继电保护测试仪和被测继电保护装置进行检查和调试。首先,检查继电保护测试仪的谐波输出功能是否正常,包括谐波频率、幅值、相位等参数的设置和调整。其次,对被测继电保护装置进行检查,确保其处于正常工作状态。同时,还需要准备相应的测试电缆、接线端子等辅助设备。

谐波制动系数校验试验的具体步骤

在进行谐波制动系数校验试验时,需要按照以下步骤进行:
 1. 设置继电保护测试仪的谐波输出参数,包括谐波频率、幅值、相位等;
 2. 将被测继电保护装置与继电保护测试仪连接,确保连接正确、可靠;
 3. 启动继电保护测试仪的谐波输出功能,向被测继电保护装置施加谐波电流;
 4. 观察被测继电保护装置的动作情况,记录动作时间和返回时间;
 5. 改变谐波频率、幅值等参数,重复上述步骤,以检验被测继电保护装置在不同工况下的性能和功能。

谐波制动系数校验试验的结果分析

在完成谐波制动系数校验试验后,需要对试验结果进行分析。首先,比较被测继电保护装置在不同工况下的动作时间和返回时间,判断其是否满足设计要求。其次,分析被测继电保护装置在不同谐波频率、幅值下的工作情况,评估其抗干扰能力。通过这种方式,可以确保继电保护装置在谐波电流下能够正常工作,提高电力系统的安全稳定运行水平。
