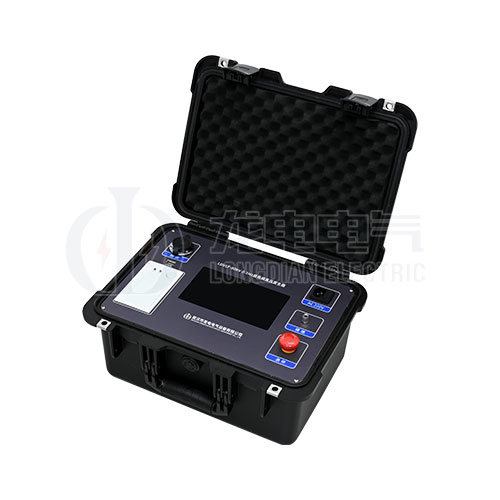

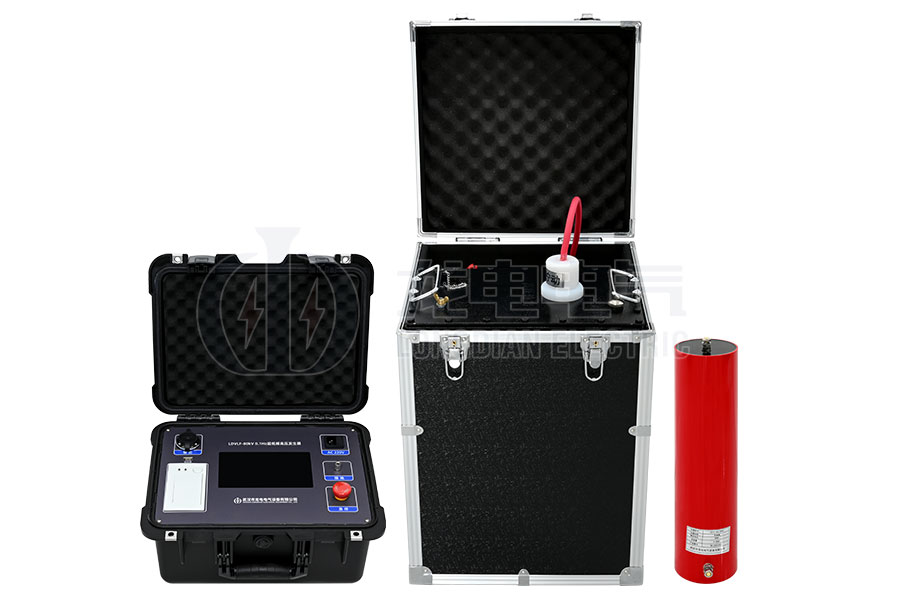

LD-0.1HZ超低频高压发生器

LD-0.1HZ超低频高压发生器

超低频高压发生器结合了现代数字变频先进技术,采用微机控制,升压、降压、测量、保护完全自动化,并且在自动升压过程中能进行人工干预

数据真实、准确

动作时间小于20毫秒

注:购买本产品的用户可享受免费技术指导、一年质保、终生维护服务

产品介绍

超低频高压发生器结合了现代数字变频先进技术,采用微机控制,升压、降压、测量、保护完全自动化,并且在自动升压过程中能进行人工干预。由于全电子化,所以体积小重量轻、大屏幕液晶显示,清晰直观、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件,第4部分:超低频高压发生器通用技术条件》电力行业标准,使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号,所以存在正弦波波形不标准,测量误差大,高压部分有火花放电,设备笨重,而且正弦波的二,四象限还需要大功率高压电阻进行放电整形,所以设备的整体功耗较大。超低频高压发生器均能克服这样一些不足之处,另外,还有如下特点需要特别说明:

电流、电压数据均直接通过高压侧采样获得,所以数据真实、准确。

过压保护:当输出超过所设定的限压值时,仪器将停机保护,动作时间小于20ms。

过流保护:设计为高低压双重保护,高压侧可按设定值进行精确停机保护;低压侧的电流超过额定电流时将进行停机保护,动作时间都小于20ms。

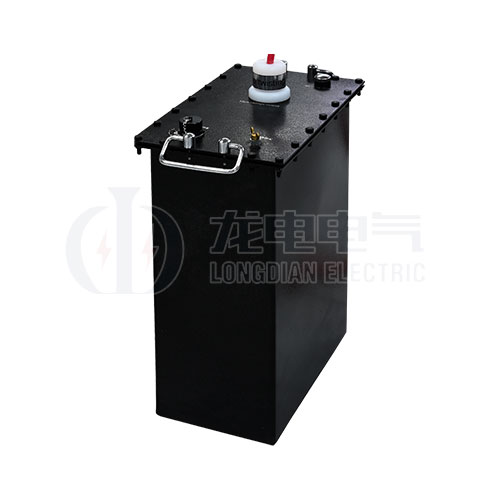

高压输出保护电阻设计在升压体内,所以外面不需另接保护电阻。

由于采用了高低压闭环负反馈控制电路,所以输出无容升效应。

产品别称:超低频高压发生器、0.1Hz超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置

技术参数

输出频率 0.1Hz、0.05Hz、0.02Hz
带载能力 0.1Hz 最大1.1µF(理论值,现场电缆长度为3 - 8公里)
0.05 Hz 最大2.2µF(理论值,现场电缆长度为3 - 8公里)
0.02 Hz 最大5.5µF(理论值,现场电缆长度为3 - 8公里)
测量精度 3%
电压正、负峰值误差 ≤3%
电压波形失真度 ≤5%
使用条件 户内、户外;温度:-10℃∽+40℃;湿度:≤85%RH
电源 交流50 Hz,220V ±5%
注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
  2.了解更多龙电产品信息请进入产品中心。服务热线:400-672-7238

产品特征

1、超低频高压发生器放入电流、电压、波形数据均直接通过高压侧采样获得,所以数据真实、准确。

2、过压保护:当输出超过所设定的限压值时,仪器将停机保护,动作时间小于20毫秒。

3、过流保护:设计为高低压双重保护,高压侧可按设定值进行精确停机保护;低压侧的电流超过额定电流时将进行停机保护,动作时间都小于20毫秒。

4、超低频高压发生器高压输出保护电阻设计在升压体内,所以外面不需另接保护阻。

5、由于采用了高低压闭环负反馈控制电路,所以输出无容升效应。

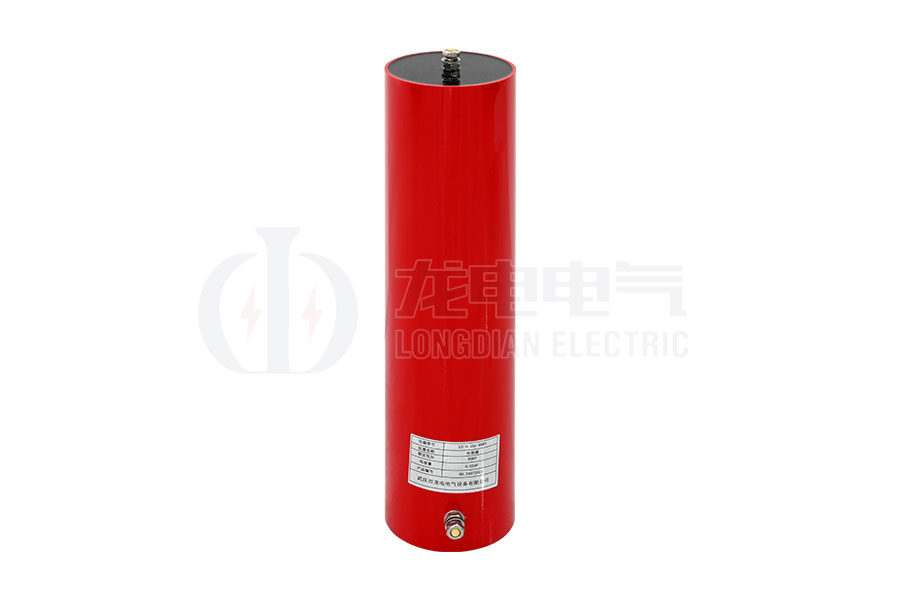

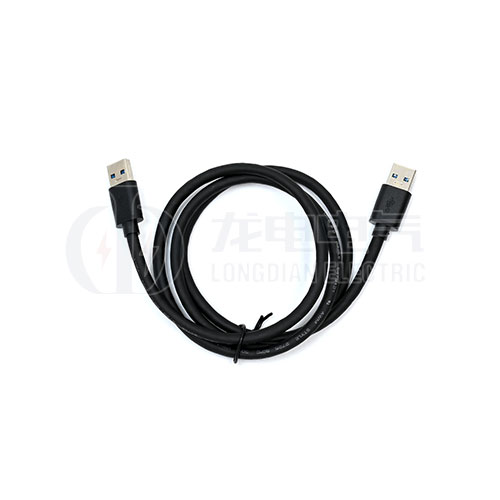

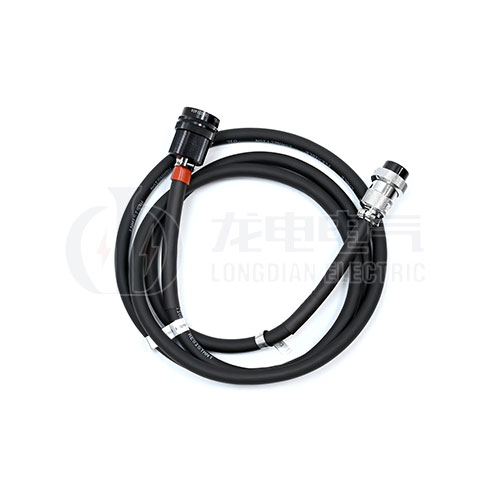

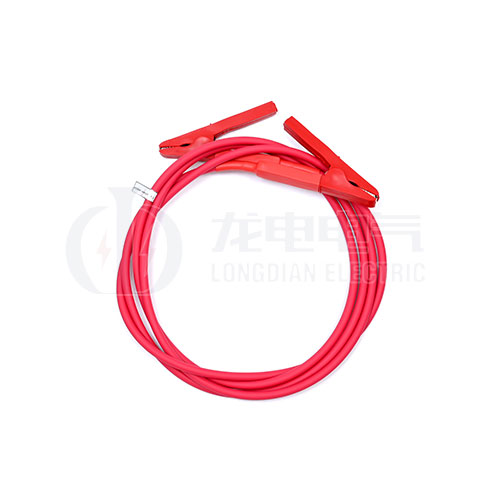

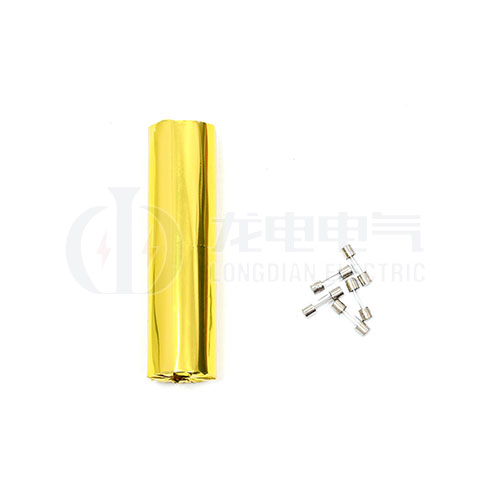

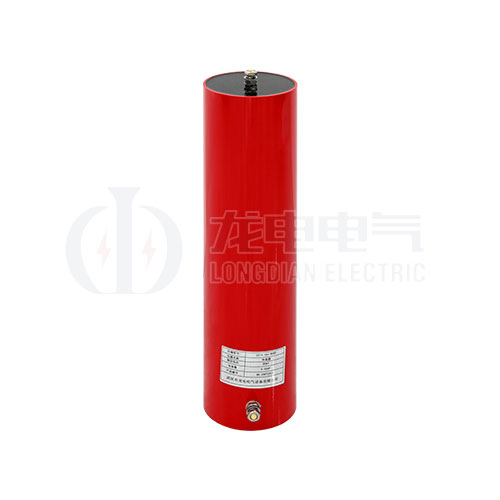

产品图集
