YDJ-10kVA/100kV工频耐压试验装置

用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

电压裕度大，电晕声小，局放小

新式绝缘材料

质量可靠，稳定性好

注：购买本产品的用户可享受免费技术指导、一年质保、终生维护服务

产品介绍

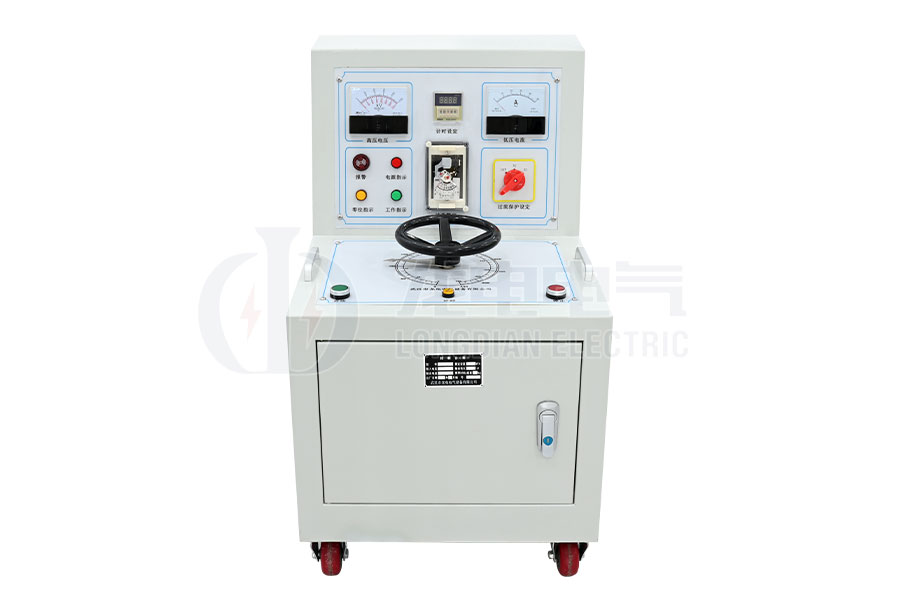

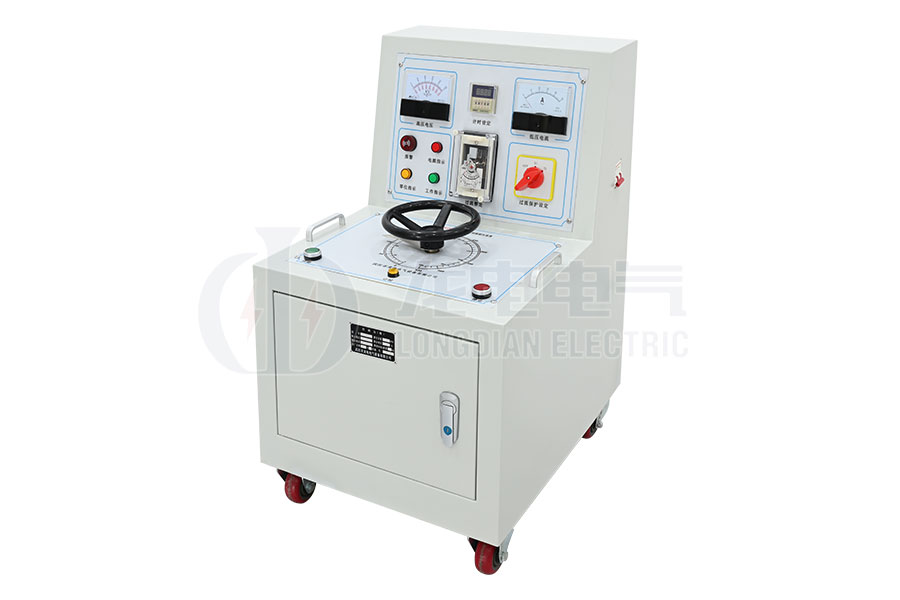

◆ 控制箱部分

YDJ-10kVA100kV工频耐压试验装置操作箱（台）是根据高压试验变压器独特的使用范围而设计生产的，其功能有：

① 过流保护

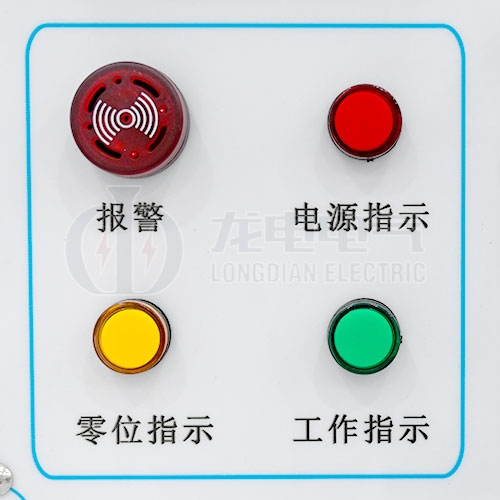

② 计时声光报警；

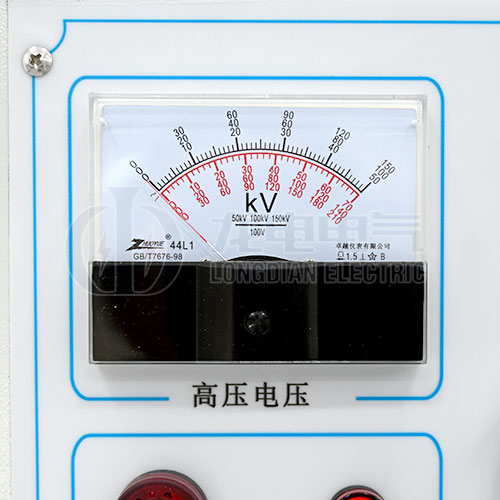

③ 高压电压直读；

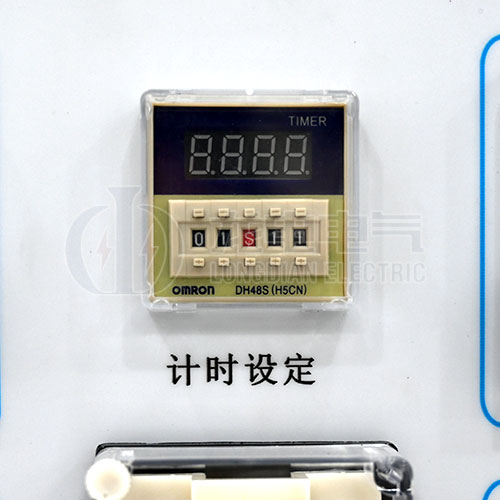

④ 耐压试验时间自由设定（数显）

⑤ 移动式结构（台式）

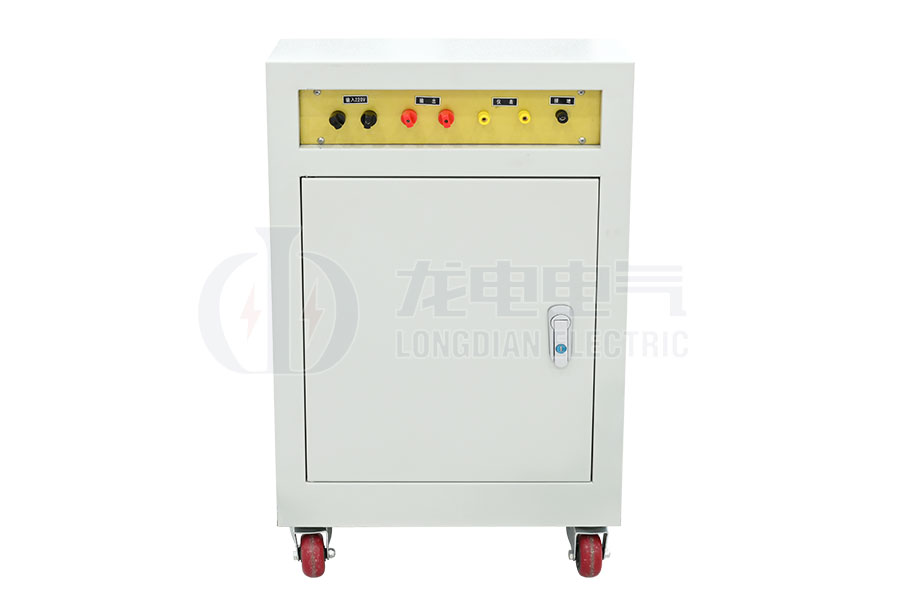

◆ 试验变压器部分

试验变压器又称升压器，它是发电站、供配电系统及科研单位等广大用户的基本试验设备，用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

技术参数

操作箱（台）技术参数
规格	容量（kVA）	电源			输出		参考重量（kg）
规格	容量（kVA）	相数	电压（V）	频率（Hz）	电压（V）	电流（A）	参考重量（kg）
LDIXC-3	3	1	220	50	240	13.6	17
LDIXC-5	5	1	220	50	240	22.7	20
LDITC10	10	1	220	50	240	45.5	40
LDITC-15	15	1	220	50	240	68	50
LDITC-15	15	1	380	50	430	39	50
LDITC-20	20	2	380	50	430	52.6	55
LDTC-30	30	2	380	50	430	78.9	79
LDITC-50	50	2	380	50	430	131.5

交流试验变压器参数
型号	容量(KVA)	输出电压(KV)	输出电流(mA)	输入电压(V)	输入电流(A)
LD-YD-1.5KVA	1.5	50	30	250	6
LD-YD-2KVA	2	50	40	250	8
LD-YD-3KVA	3	50	60	250	12
LD-YD-5KVA	5	50	100	250	20
		100	50
LD-YD-6KVA	6	50	120	250	24
		100	60
LD-YD-10KVA	10	50	200	250	40
				450	22.2
		100	100	250	40
				450	22.2
		150	66.7	250	40
				450	22.2
LD-YD-15KVA	15	50	300	250	60
				450	33.3
		100	150	250	60
				450	33.3
		150	100	250	60
				450	33.3
LD-YD-20KVA	20	50	400	200	100
				400	50
		100	200	250	80
				400	44.4
		150	133.3	250	80
				400	44.4
LD-YD-30KVA	30	50	600	450	66.7
		100	300
		150	200
LD-YD-40KVA	40	50	800	450	88.9
		100	400
		150	266.7
LD-YD-50KVA	50	50	1000	600	83.3
		100	500
		150	333.3
LD-YD-75KVA	75	50	1500	600	108.3
		100	750
		150	500
LD-YD-90KVA	90	50	1800	600	150
		100	800
		150	600
LD-YD-100KVA	100	50	2000	600	166.7

注：1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。
　　2.了解更多龙电产品信息请进入产品中心。服务热线：400-6727-238

产品特征

◆ 控制箱部分

YDJ-10kVA100kV工频耐压试验装置操作箱（台）是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），以获得所需要的试验高压电压值。

◆ 试验变压器部分

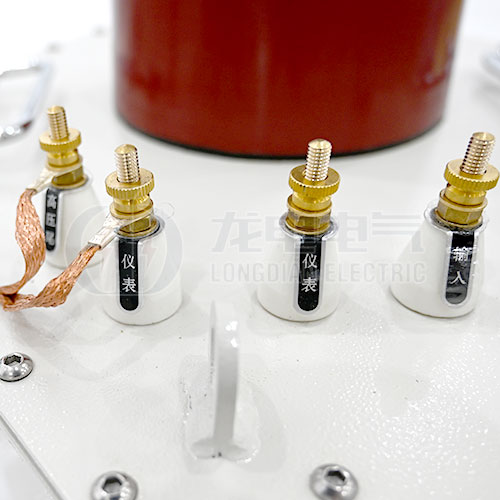

YDJ-10kVA100kV工频耐压试验装置产品铁芯为单相芯式，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在外。仪表线圈为一独立绕组，一般情况下为100V。壳体为八角形，10KVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。
