应用PWM脉宽调制技术
大功率IGBT器件
纹波系数≤0.5%
LDZGF一体式直流高压发生器是根据中国最新电力行业标准DL/T848.1-2004《高压试验装置通用技术条件 第1部分：直流高压发生器》设计制造的新一代便携式高压检测仪器，专门用来检测电力器件的电气绝缘强度和泄漏电流。
LDZGF一体式直流高压发生器采用高频倍压电路，应用最新PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波小。使用进口大功率IGBT器件及其驱动技术，消除开关干扰，实现直流高压发生器的高品质和便携性。选用进口高频高压整流二极管，使倍压筒更加小巧轻便，提升整机效率。根据EMI电磁干扰和EMC电磁兼容理论，采用屏蔽、隔离和接地等措施，提升整机安全性，并能承受额定电压放电而不损坏。仪器保护功能齐全，具有零位保护、过压保护、过流保护、击穿保护，保护电路选用纳秒级专用传感器，动作迅速可靠，有效保障人身及设备安全。过压整定选用数字拨码开关，操作简单并具有较高的整定精度。增设智能高精度0.75U功能按钮，利于氧化锌避雷器的测试。

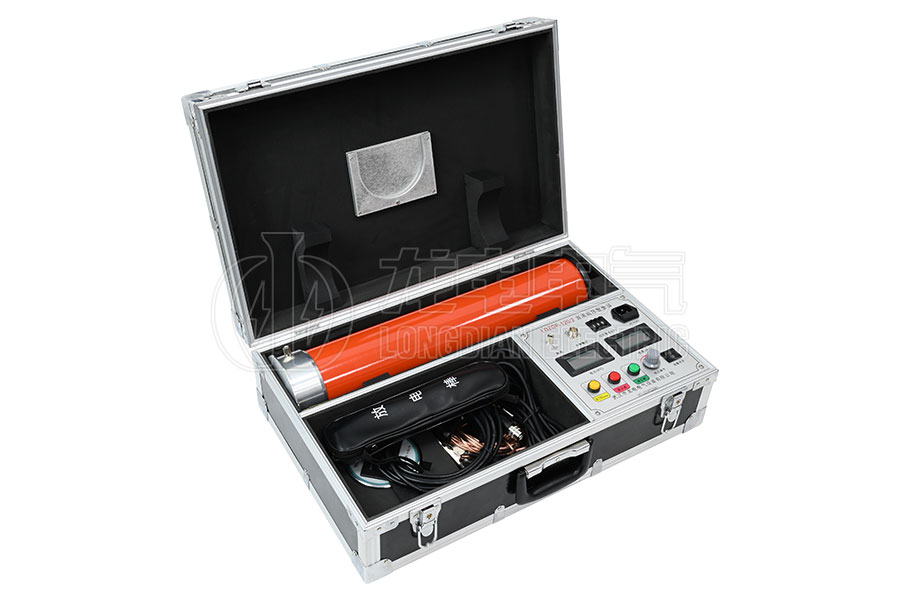

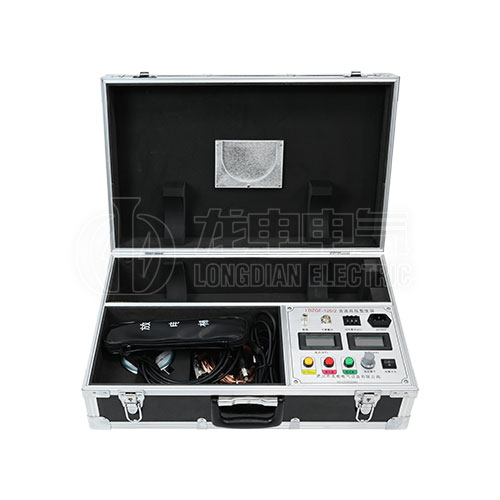

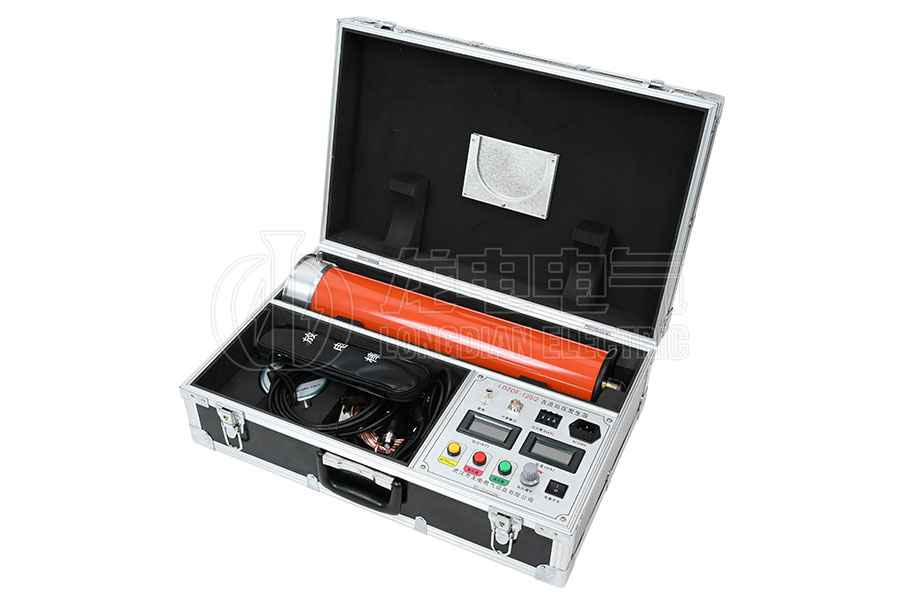

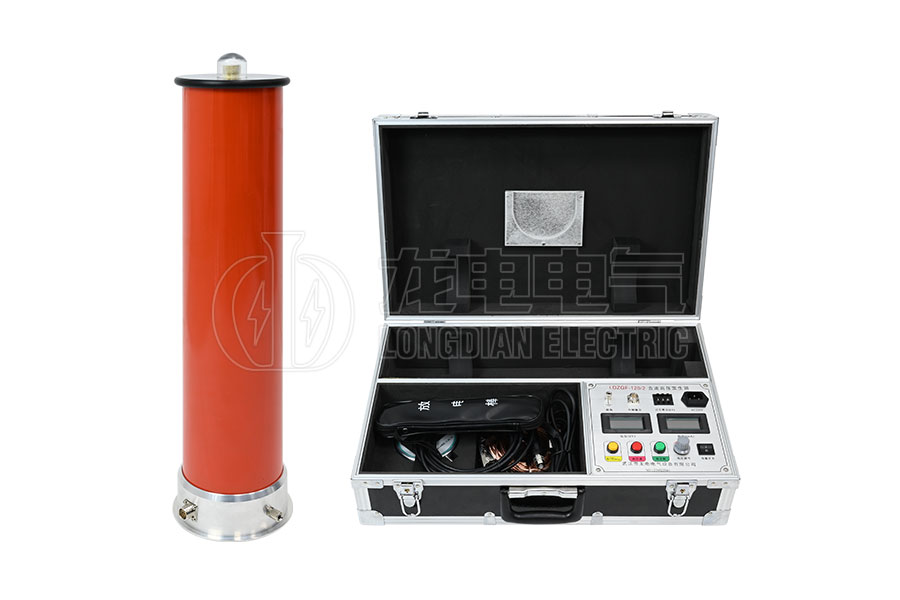

LDZGF一体式直流高压发生器选用一体式设计方案：倍压筒和主机放置在一个机箱内，结合最新科技、选用最新器件，实现体积小、功率大、重量轻、操作方便、安全可靠、电源输出质量高等优点，是高压测试行业的理想测试仪器。
产品别称：一体式直流高压发生器、直高发、高压发生器、中频直流高压发生器
|
规格 技术参数 | 60/2 | 60/3 | 60/5 | 120/2 | 120/3 | 120/5 | |||
| 额定电压(kV) | 60 | 60 | 60 | 120 | 120 | 120 | |||
| 额定电流(mA) | 2 | 3 | 5 | 2 | 3 | 5 | |||
| 额定功率(W) | 120 | 180 | 300 | 240 | 360 | 600 | |||
| 机箱重量(kg) | 3.5 | 3.5 | 3.5 | 4 | 4 | 4 | |||
| 倍压重量(kg) | 6 | 6 | 6 | 7 | 7 | 7 | |||
| 倍压高度(mm) | 440 | 440 | 440 | 535 | 535 | 535 | |||
| 电压测量精度 | 数显表 ±(1.5%读数±2个字) | ||||||||
| 电流测量精度 | 数显表 ±(1.5%读数±2个字) | ||||||||
| 波纹系数 | ≤0.5% | ||||||||
| 电压稳定度 | 随机波动，电源电压变化±10%时≤1% | ||||||||
| 过载能力 |
空载电压可超出额定电压10%使用10分钟 最大充电电流为1.25倍额定电流 | ||||||||
| 电源 | 单相交流50HZ 220V±10% | ||||||||
| 工作方式 | 间断使用 | ||||||||
| 一次连续时间最长为10分钟 | |||||||||
| 工作环境 | 温度： 0~40℃ | ||||||||
| 相对湿度：室温为25℃时不大于85%（无凝露） | |||||||||
| 海拔高度：1500米以下 | |||||||||

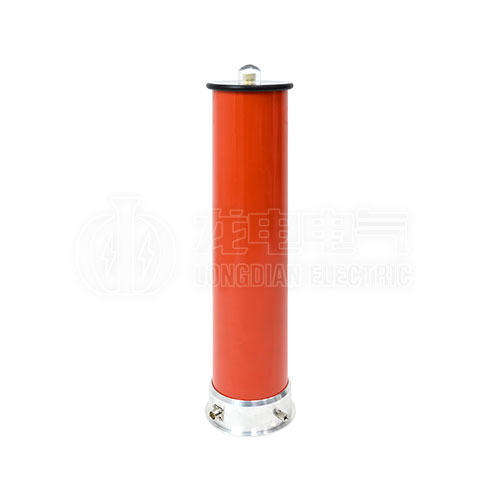

| 结构特点 | 环氧玻璃钢电气绝缘倍压筒 | ||||||||
| 空气绝缘、无泄漏之虑 | |||||||||
| 操作箱特点 |
高精度0.75UDC1mA单触按钮（精度≤2.0%） 最适合氧化锌避雷器试验 | ||||||||
| 过压保护采用拨置，一目了然 | |||||||||
| 机箱倍压放置一个铝合金箱整机一手可提 | |||||||||

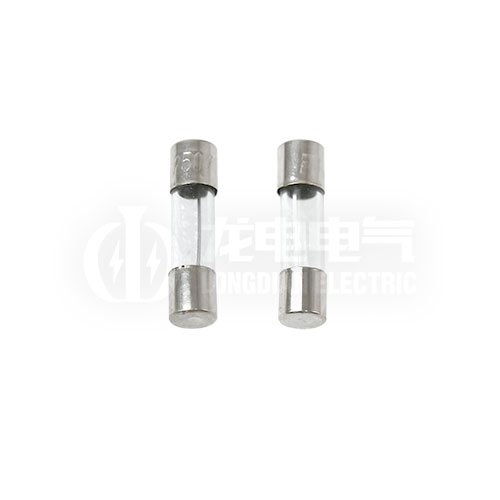

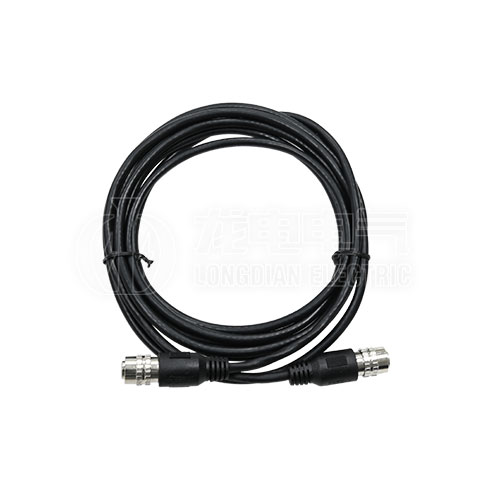

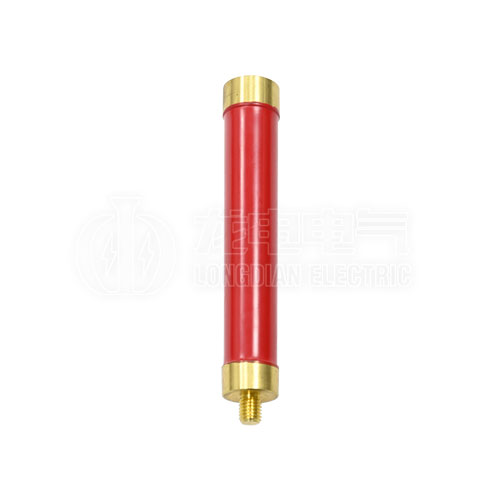

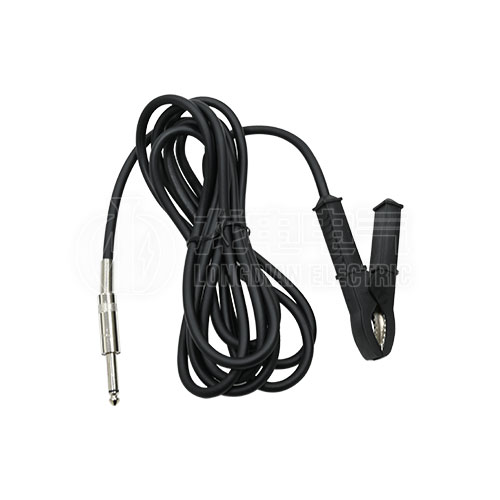

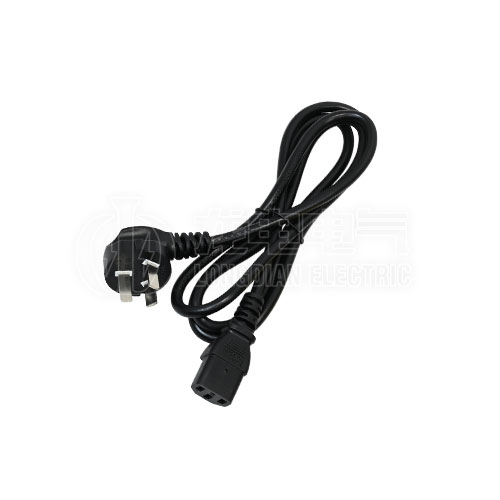

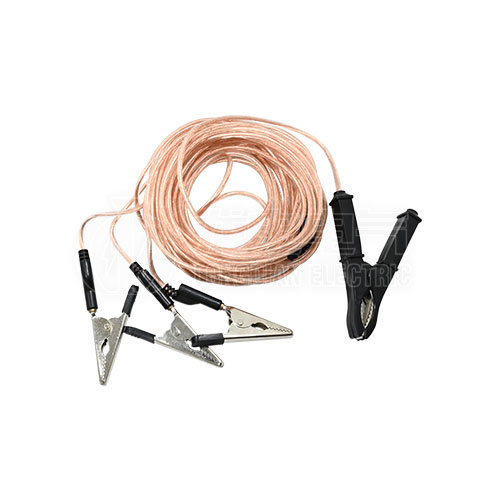

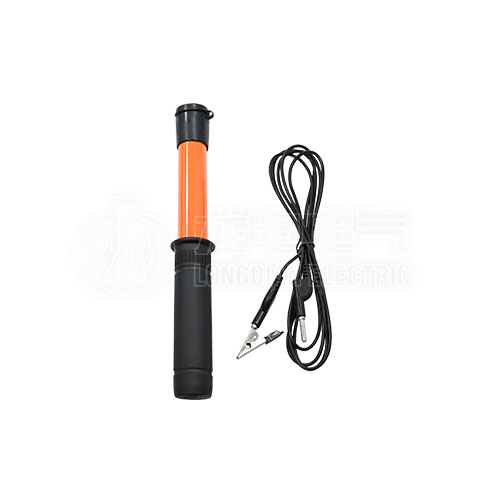

1.一体式直流高压发生器机箱采用铝合金机箱。
2.一体式直流高压发生器采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
3.采用电压大反馈，输出电压稳定度高，纹波系数≤0.5%。
4.一体式直流高压发生器全量程平滑调压，电压调节精度好，调节精度≤0.5%，稳定度≤1%，电压电流误差±（1.5%±2个字），电流误差±（1.5%±2个字）。
5.升压电位器零起升压。
6. 0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（1.5%±2个字）。
7.过压保护采用拔码设定，一目了然，误差±2%。
8.倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
