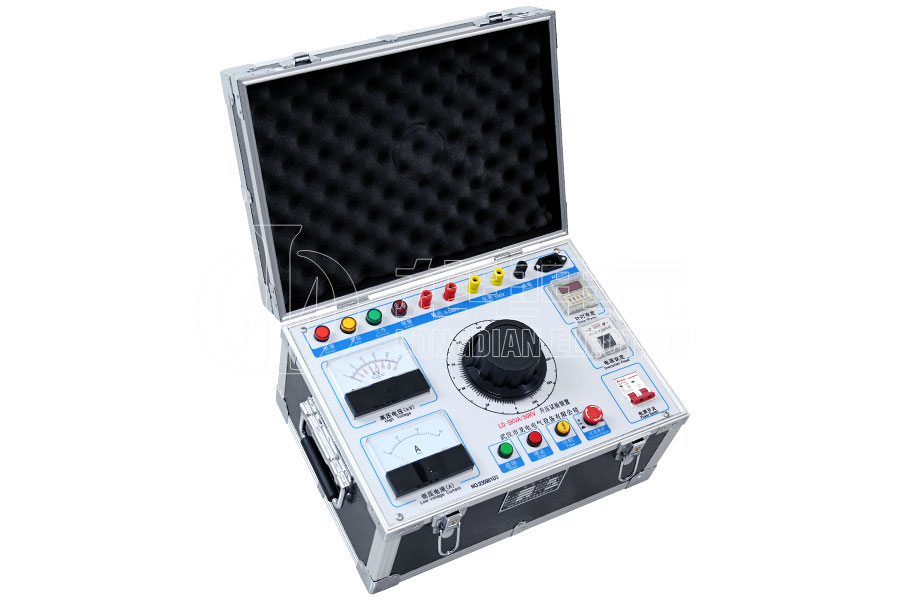

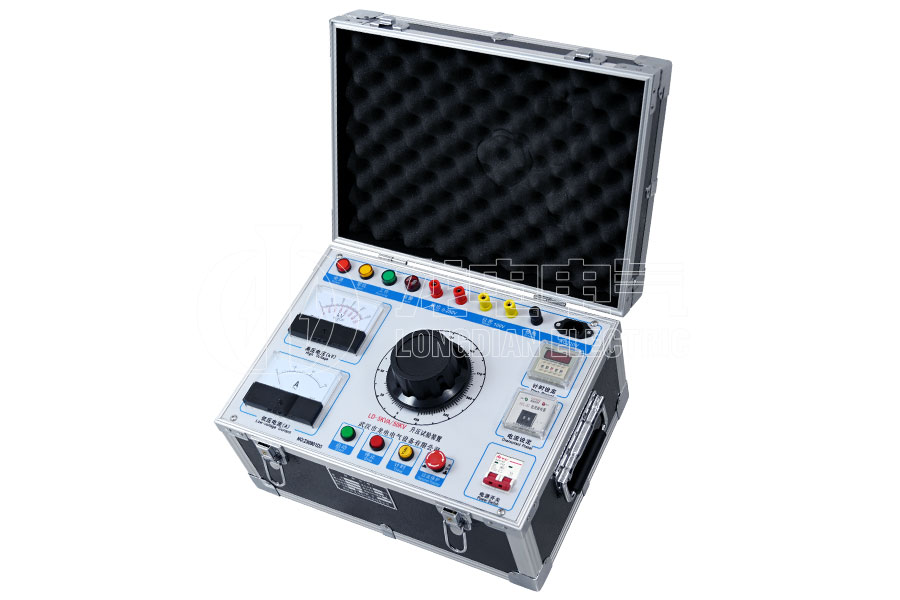

LDYDJ 工频耐压试验装置(箱式/指针)

LDYDJ 工频耐压试验装置是我公司依据机电部《试验变压器》标准及国家标准《ZBK-41006-89》，在多年高压试验设备研发经验基础上精心打造的新一代便携式高压耐压试验设备。本装置由箱式手动操作控制箱与超轻型交流高压试验变压器两部分组成，采用一体化移动式结构设计，电压、电流表头均为高精度指针式仪表，读数直观可靠，适用于电力系统、工矿企业、科研院所等现场及实验室环境。

LDYDJ 工频耐压试验装置通过接入220V工频电源，由操作箱内接触式调压器平滑调节输出电压，经试验变压器升压至所需高压，可对被试品进行工频交流耐压试验。可满足各电压等级电气设备（如绝缘子、套管、互感器、电力变压器、电缆等）的绝缘强度测试需求，是高压试验中不可或缺的基础检测工具。

LDYDJ 工频耐压试验装置秉承“安全、精准、耐用”的设计理念，控制箱集成了过流保护、计时声光报警、高压电压直读、耐压时间自由设定等实用功能，配合试验变压器单框芯式铁芯结构与同轴绕组布置，具有体积小、重量轻、结构紧凑、通用性强等突出优势，既适用于批量产品出厂检验，也适用于现场预防性试验，是您高性价比的理想选择。

产品别称：工频耐压试验装置、工频耐压试验设备、升压试验装置、工频耐压试验成套装置、工频耐压测试仪、工频试验变压器

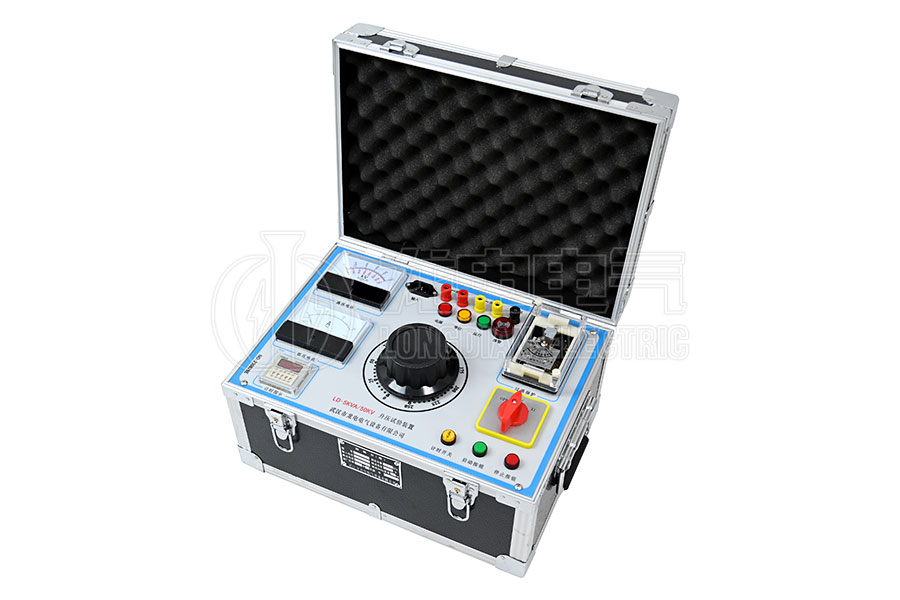

箱式便携设计，移动灵活

控制箱采用台式/移动式结构，占用空间小，配备提手，便于携带与现场布设；试验变压器外壳制成八角形结构，美观大方且与器芯配合优良，整体重量轻，单人即可轻松搬运。

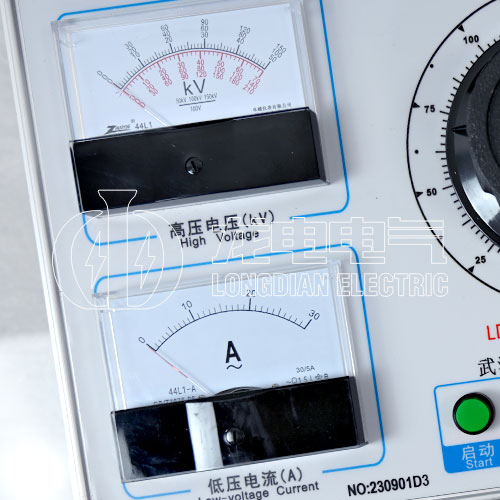

指针式表头，直观可靠

电压、电流表采用高精度指针式仪表，响应迅速，无数字延迟，在高压试验强电磁干扰环境下依然稳定可靠，便于操作人员实时监视升压过程及负载变化。

功能集成，操作简捷

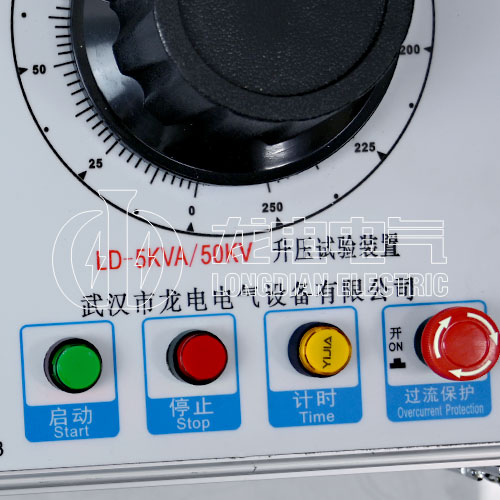

控制箱内置接触式调压器（零位启动保护）、过流继电器、数显时间继电器及声光报警电路。具备：

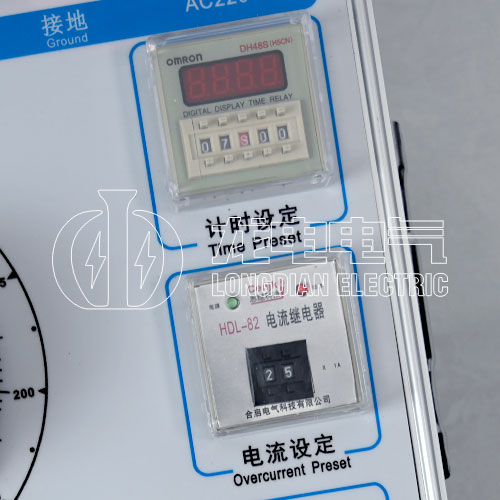

过流保护：出厂预设为额定电流80%，亦可按被试品容量灵活整定，跳闸后自动断电，保护设备与被试品安全；

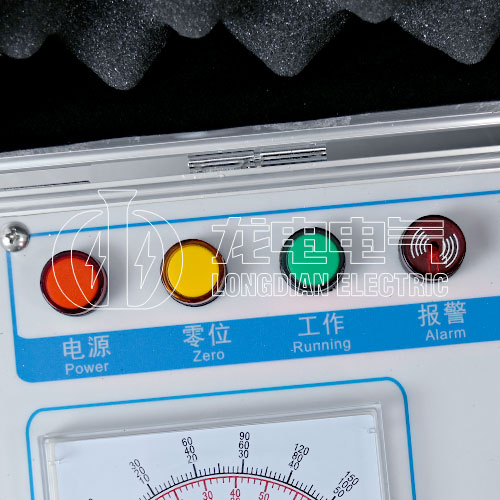

计时报警：耐压时间0～99秒（可设定），到达设定时间后自动声光提示，确保试验时长精确；

高压直读：通过仪表端子直接反映高压侧电压，无需外接分压器即可获取可靠示值。

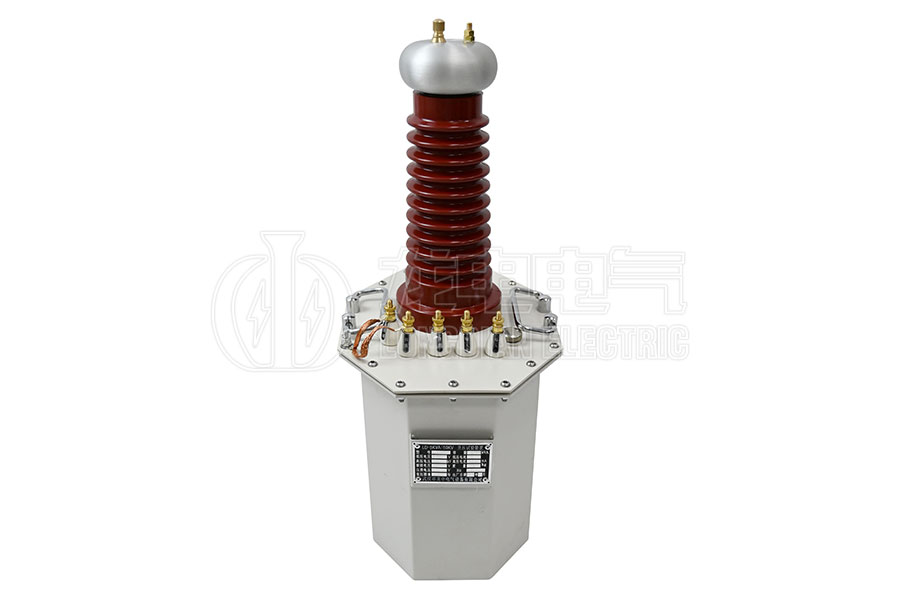

超轻型变压器，性能优异

试验变压器采用单框芯式铁芯结构，初级绕组绕于铁芯，高压绕组在外，同轴布置有效减少漏磁通，增强绕组间耦合，输出电压稳定；交直流两用设计（短路杆切换），可满足直流泄露试验需求（选配），一机多用。

多重安全防护，试验无忧

零位启动保护：调压器必须归零方可合闸；

可靠接地系统：高压尾、测量绕组端及外壳均设专用接地端子；

过流跳闸自锁：异常短路、闪络或击穿时迅速切断电源；

符合GB311-83及《电气设备预防性试验规程》等国家标准，操作流程规范。

适应性强，经久耐用

控制箱与变压器均按0～40℃环境温度、海拔＜1000m、相对湿度＜85%设计，可适应多种恶劣现场条件；长期不用后，仅需500V兆欧表检测绝缘（≥0.5MΩ）即可恢复使用，维护简便。

灵活选配，满足多样需求

提供多种容量规格，可根据被试品容量按0.75P（短时工作制）或1:1（批量试验）匹配选型，兼顾经济性与实用性。
