LD-2004采用的是时域反射原理,即对电缆发射一电脉冲,电脉冲将在电缆中匀速传输,当遇到电缆阻抗发生变化的地方(故障点),电脉冲将产生反射。测距主机将电脉冲的发射和反射的变化以时域形式通过液晶屏显示出来,通过屏幕上的波形可直接判读故障距离。

提供7种测试脉冲,保证了测量精度

故障自动搜索,距离自动显示

内置存储/调出功能

注:购买本产品的用户可享受免费技术指导、一年质保、终生维护服务

产品介绍

LD-2004多次脉冲电缆故障测试仪,根据中华人民共和国电力行业标准《DL/T849.1~ DL/T849.3-2004》电力设备专用测试仪器通用技术规范,结合市场需求,历经十多年现场经验积累研发,采用多次弧反射法、低压脉冲法、脉冲电流法、衰减法等新技术。LD-2004多次脉冲电缆故障测试仪主机集测距、路径一体,整机采用高档PP塑料机箱,小巧精致,易携带;操作界面友好,即使非专业人员操作,依然可以很快熟悉并使用,高效、准确的完成电缆故障测试工作。

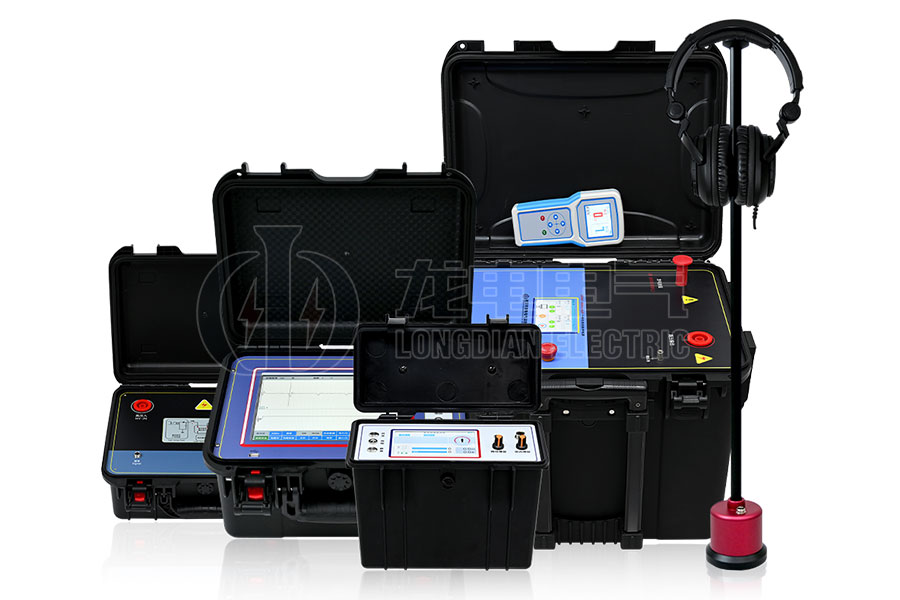

多次脉冲电缆故障测试仪系统由系统主机和故障定位仪以及电缆路径仪三部分组成,用于电力电缆各类故障的测试,电缆路径、电缆埋设深度,以及铁路、机场信号控制电缆、和路灯电缆故障的精确测试。

产品别称:电缆故障仪、电力电缆故障测试仪、路灯电缆故障测试仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、地理电缆故障测试仪、电缆路径仪、电缆故障测试仪

技术参数

采样方法低压脉冲法、高压闪络、三次脉冲、多次脉冲、速度测量
采样速率200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz
脉冲宽度0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs
冲击高压低于35kV电力电缆,可测35KV以下等级所有电缆的高、低阻故障
测试距离>60km
分辨率1m
测试精度0.1m
显示方式工业级10.4寸彩色触摸液晶屏
操作方式触摸屏操作、物理旋钮操作
分析设置滚屏、缩放、保存、调出、波移等功能
工作电源内置电池供电
连续工作>4h(亦可使用外接电源使用)
储存功能具有数据存储功能,可存储大量现场波形及数据,并随时调出使用
波形分析所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征,便于分析卡位
波形处理能将测得的故障点波形与好相的全长开路波形
同时显示在屏幕上进行同屏对比和叠加对比,可自动判断故障距离
注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
  2.了解更多龙电产品信息请进入产品中心。服务热线:400-672-7238

产品特征

1.用于35kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障,包括:开路、短路、低阻、高阻泄漏、高阻闪络性故障。

2.可配合高压设备实现传统电缆故障测试的低压脉冲法、冲击闪络法、三次脉冲法、多次脉冲法、速度测量法。

3.全中文操作软件和使用界面,子菜单方式和文字提示实现人机互动。

4.工业级10.4寸彩色触摸液晶屏显示,全中文操作软件和使用界面,子菜单方式和文字提示实现人机互动。

5.全局波形和局部波形同步显示,便于整体分析和细节调整。

6.任何高阻故障均呈现最简单的类似低压脉冲短路故障波形特征,极易判读。

7.采用多次脉冲法测试时,界面同时采集8条真实波形,更便于判读和降低测试误差,提高测试精度。

8.内置电源供电,在无电源环境中均可长时间使用。

9.体积小、重量轻、使用方便,检测故障成功率和测试精度高。

10.在任何环境下性能稳定,不死机,信号采集高压保护措施安全。

11.内置存储/调出功能,可方便将数据及波形保存或调出重新分析。

12.测试信号提供多种脉冲宽度,无测试盲区。

产品图集

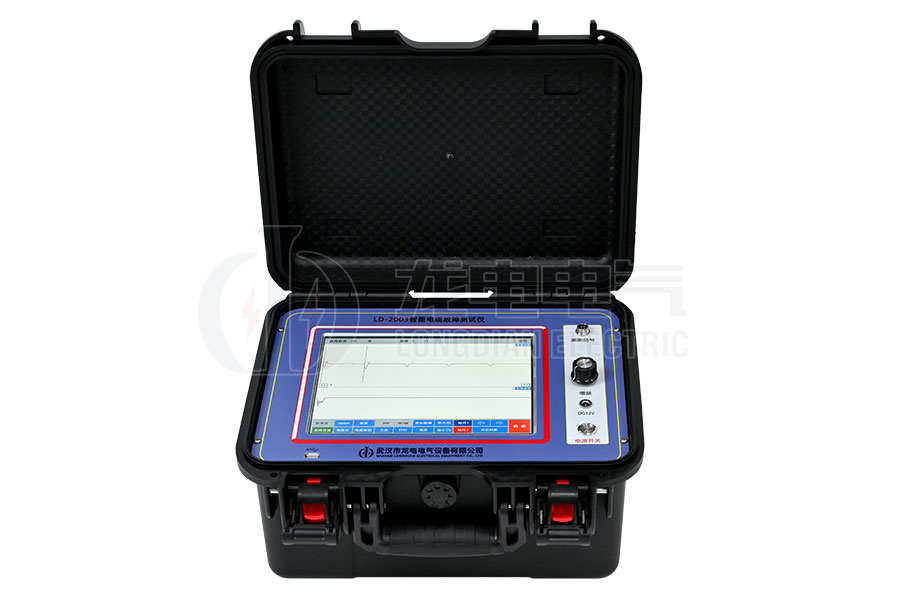

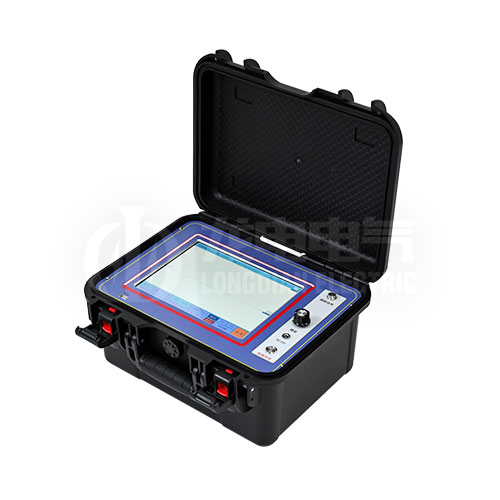

电缆故障测试仪主机
电缆故障测试仪主机

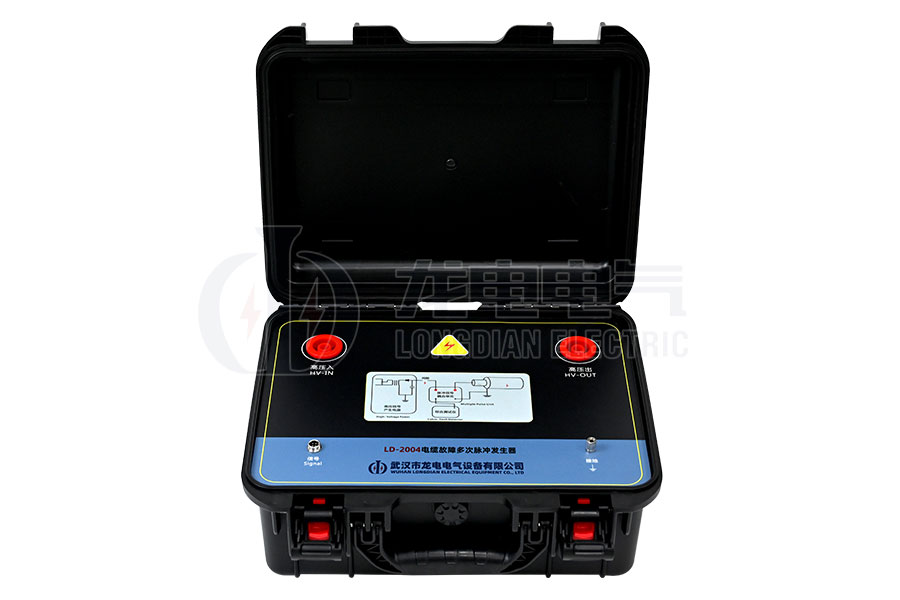

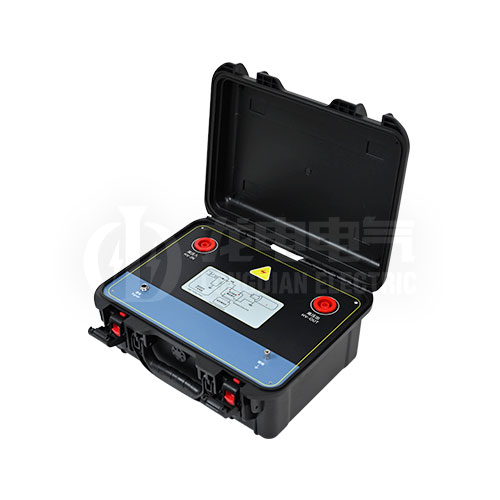

多次脉冲发生器
多次脉冲发生器

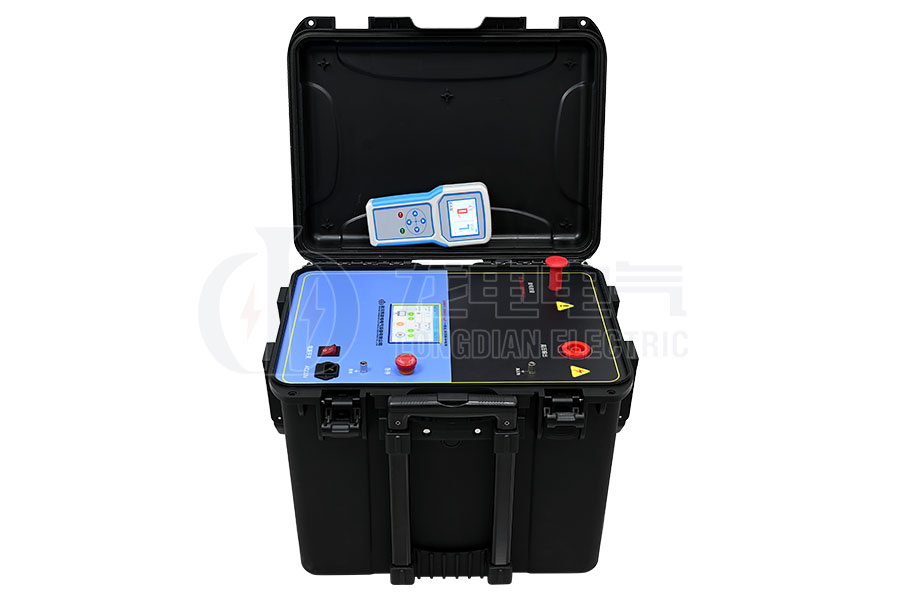

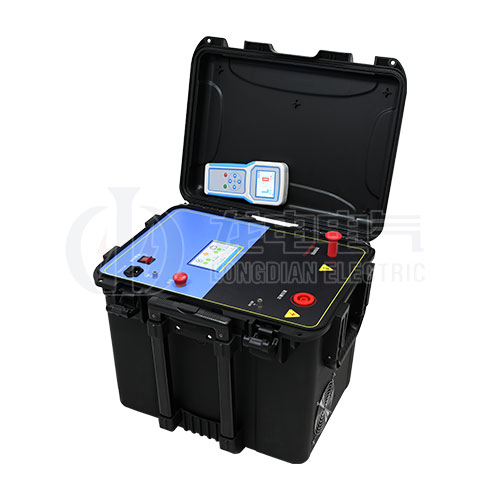

一体化高压脉冲电源
一体化高压脉冲电源

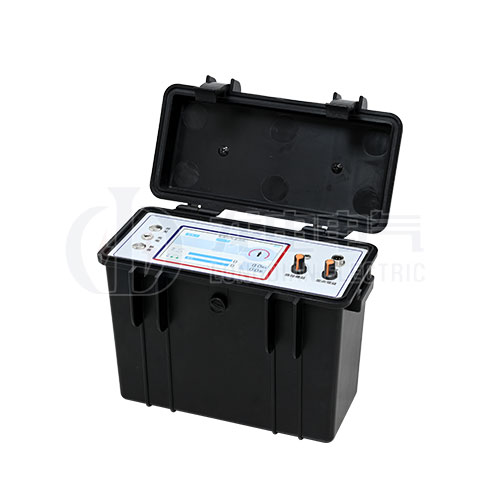

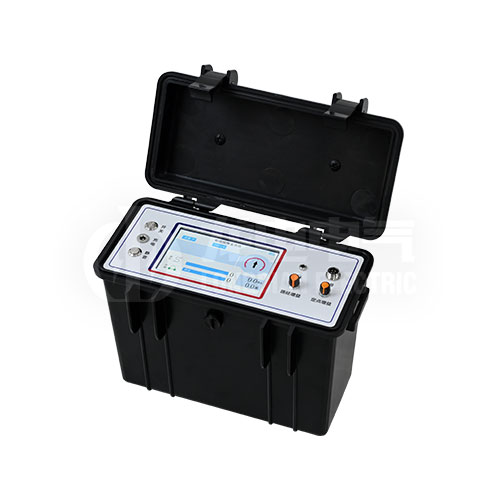

电缆故障测试仪定点仪
电缆故障测试仪定点仪

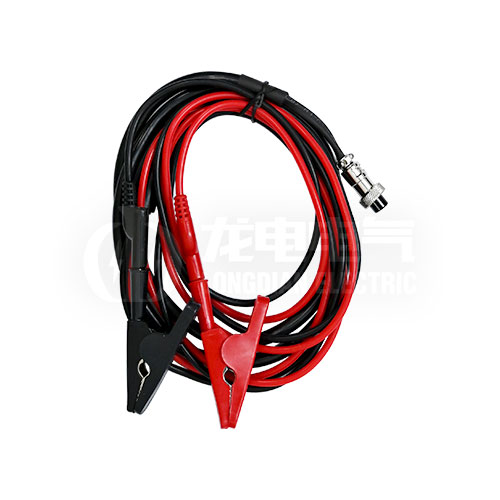

主机测试线
主机测试线

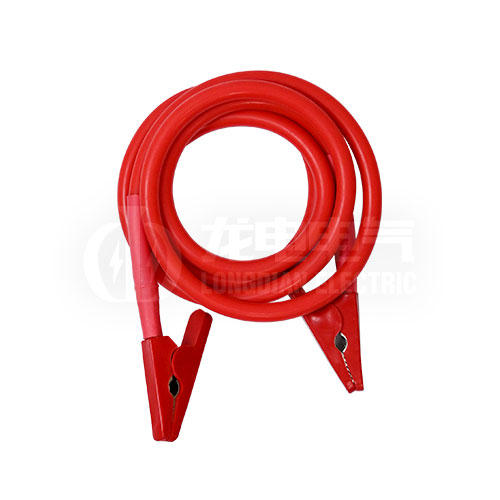

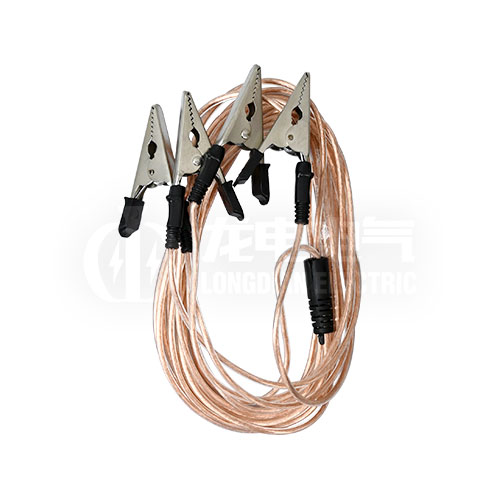

接地线
接地线
多次脉冲发生器测试线
多次脉冲发生器测试线

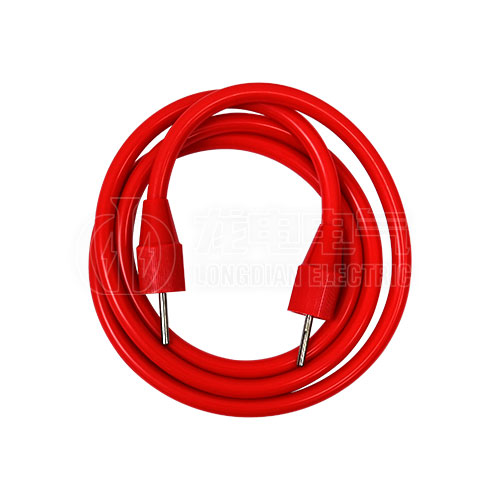

高压线
高压线

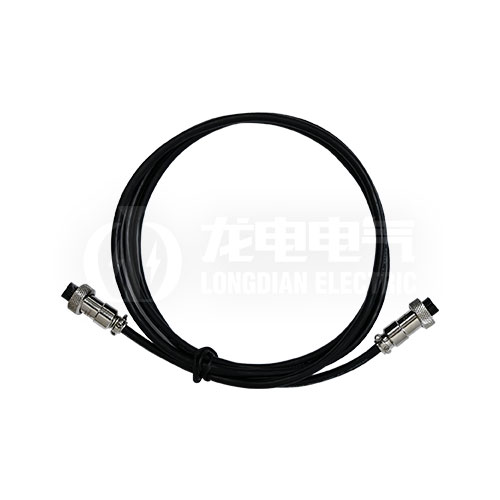

声磁传感器连接线/多次脉冲信号线
声磁传感器连接线/多次脉冲信号线
闪络采样盒
闪络采样盒

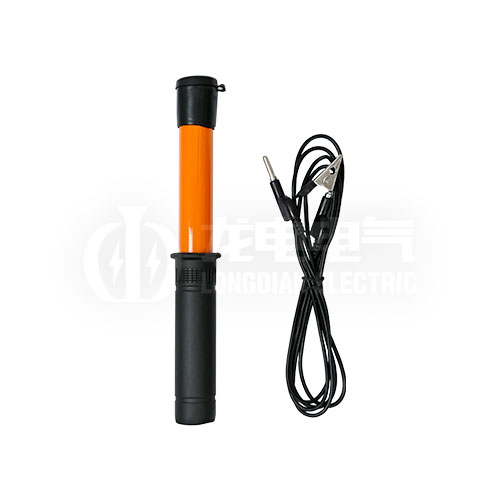

放电棒
放电棒
声磁传感器
声磁传感器

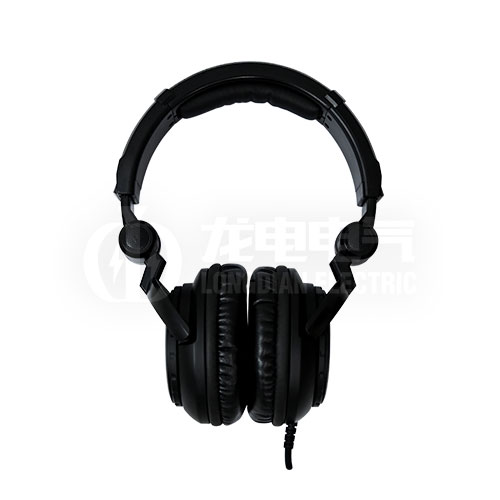

降噪耳机
降噪耳机

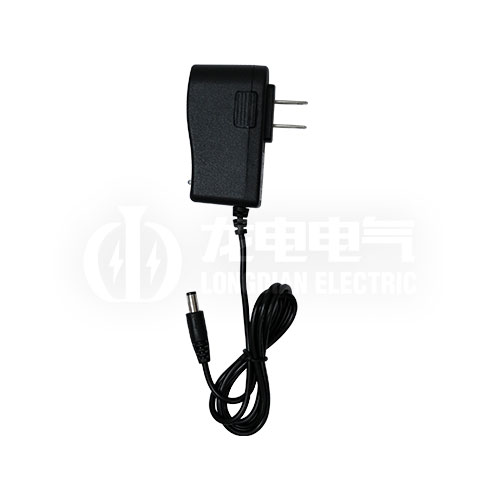

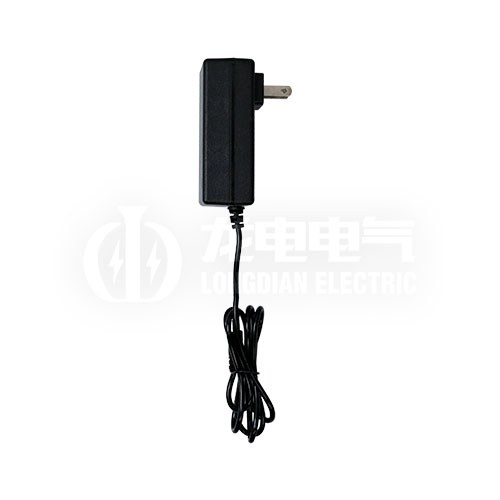

主机充电器
主机充电器
定点仪充电器
定点仪充电器
