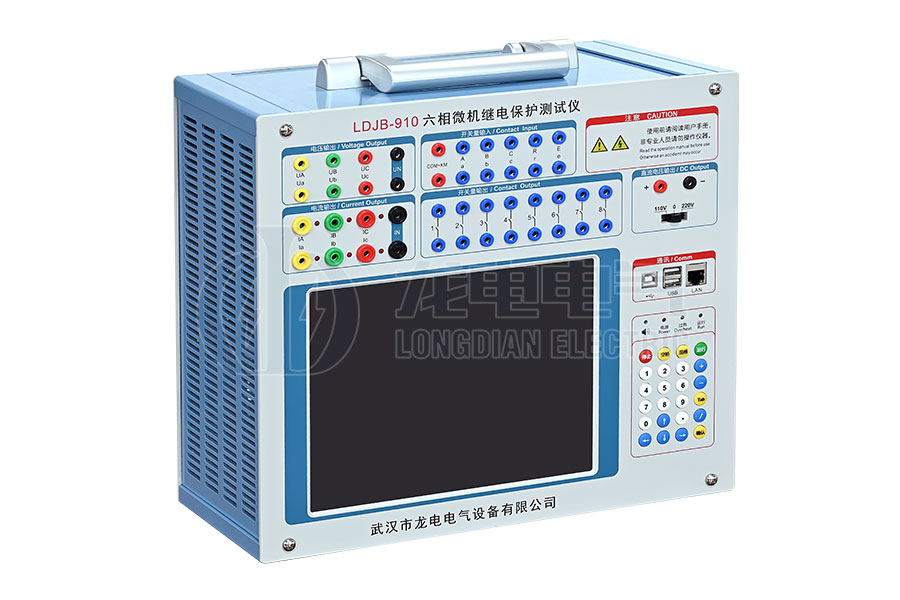

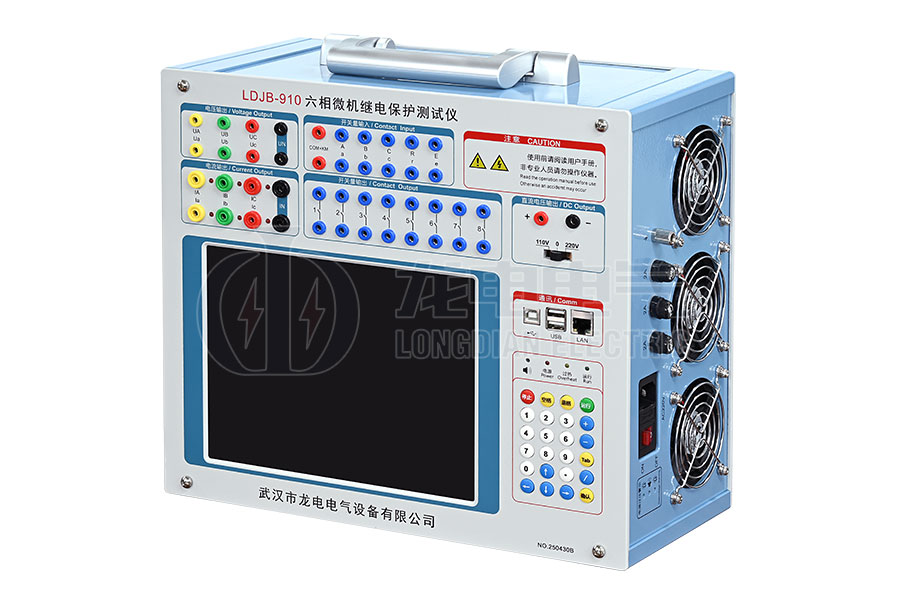

LDJB-910 六相微机继电保护测试仪

LDJB-910 六相微机继电保护测试仪是一款专为电力系统继电保护装置设计的高精度、多功能测试设备。它支持各类继电器、微机保护装置的校验与整组试验，覆盖交流、直流、差动、阻抗、频率、同期等多种保护功能测试。适用于发电厂、变电站、电力科研单位及设备制造企业的现场调试与实验室验证，确保电力系统保护装置动作的准确性和可靠性。

适用场景：

• 线路保护（距离、零序、过流）

• 变压器差动保护（比例制动、谐波制动）

• 发电机/电动机保护、备自投逻辑验证

• 频率继电器、功率方向继电器、同期装置校验

• 故障录波再现与保护定值自动化扫描

核心优势： 通过一体化硬件设计与智能化软件，实现全功能覆盖、高精度输出、操作便捷，大幅提升继电保护测试效率与准确性，是电力系统运维与研发的必备工具。

产品别称：微机继电保护测试仪、微机继保仪、继电保护测试仪、六相继电保护测试仪、继保测试仪、六相继保测试仪、六相继电保护校验仪、继保校验仪、六相继保校验仪、继保仪

• 多通道灵活输出

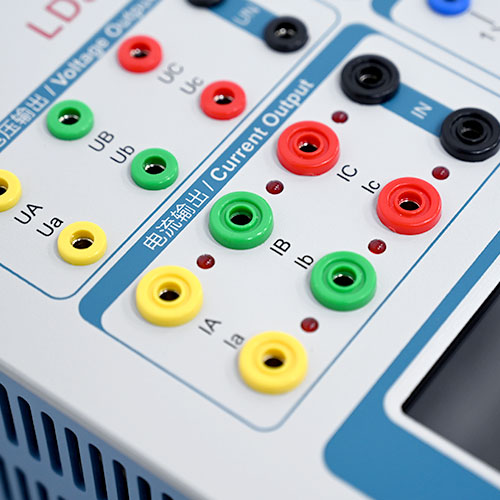

• 支持6相电压+6相电流输出，可自由组合为4相电压3相电流、6相独立电压/电流或12相混合模式，兼容传统测试需求，满足三相变压器差动、厂用电快切、备自投等复杂场景测试。

• 单相电流最大输出30A，六相并联可达180A；电压输出范围覆盖0-240VAC/±320VDC，满足各类继电器和保护装置的测试需求。

• 高精度与高可靠性

• 采用高保真线性功放技术，输出波形平滑无畸变，全程精度达0.2级，确保微小电流到大电流的精准控制。

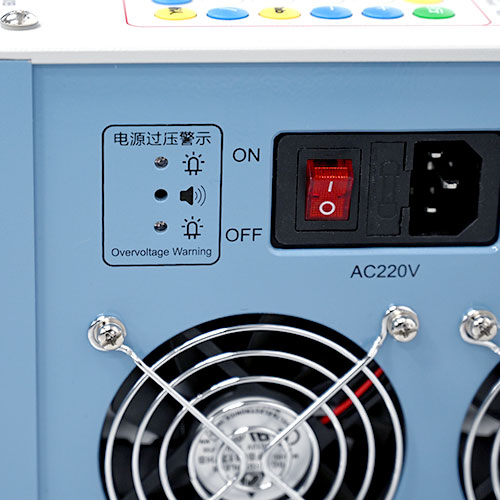

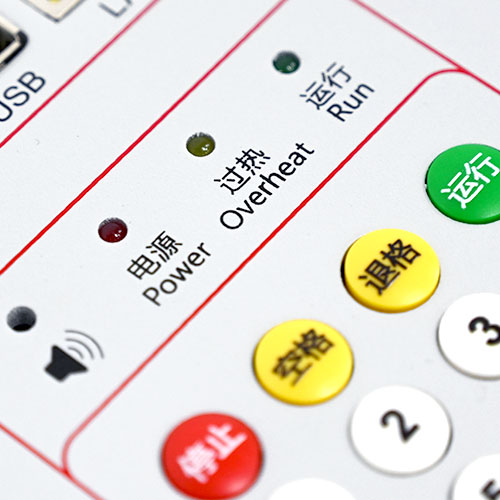

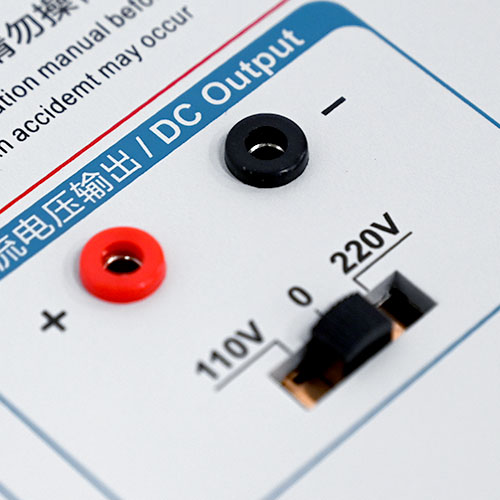

• 硬件具备过热、过流、过压保护及软启动功能，配合独立直流电源（110V/220V可调），保障设备与测试安全。

• 智能化软件平台

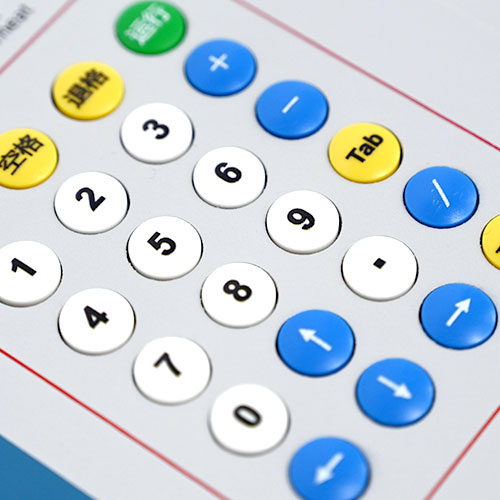

• 内置Windows操作系统，支持触屏操作与外接电脑控制，界面直观易用。

• 提供20+测试模块，涵盖交流试验、状态序列、谐波叠加、频率高低周、差动保护等，支持自动扫描定值、故障回放、矢量图显示及报告生成。

• 智能短路计算功能可自动生成故障参数，零序补偿系数灵活设置，适配不同接地保护需求。

• 高级测试功能

• 状态序列测试：模拟多重故障（如重合闸及后加速、备自投逻辑），最多支持9个状态切换，触发条件可设为时间、开入量或GPS同步。

• 谐波制动测试：支持2~20次谐波叠加，可自定义幅值、相位，适用于差动保护的谐波制动特性校验。

• 同期与功率方向测试：精准模拟检同期、检无压条件，自动捕捉动作边界与最大灵敏角，支持突变量启动测试。

• 兼容性与扩展性

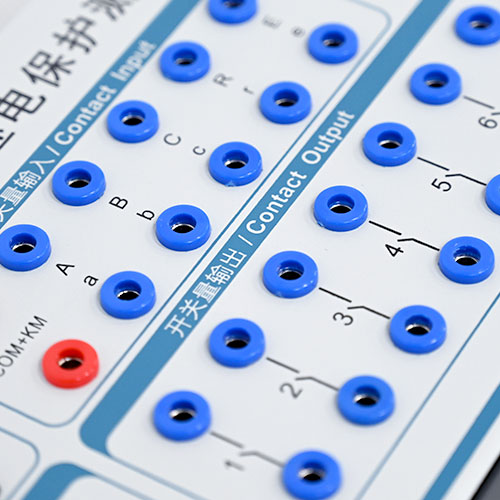

• 提供10路开入量和8路开出量，兼容空接点、电位接点输入，支持开关动作时间测量及逻辑控制。

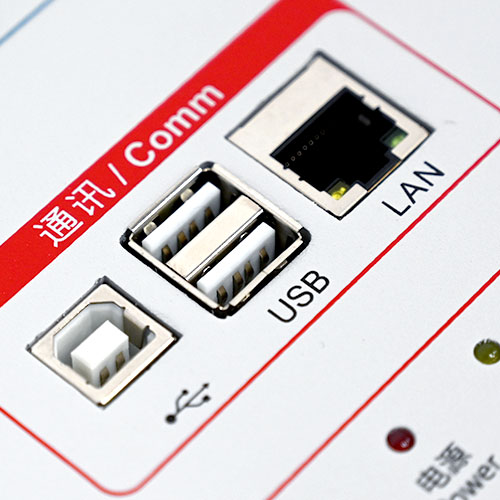

• 配备USB、LAN通信接口，支持多设备联调与远程控制，满足复杂系统测试需求。

• 便携与耐用设计

• 体积小巧（375×350×180mm³），单体重量仅17kg，适合现场流动测试。

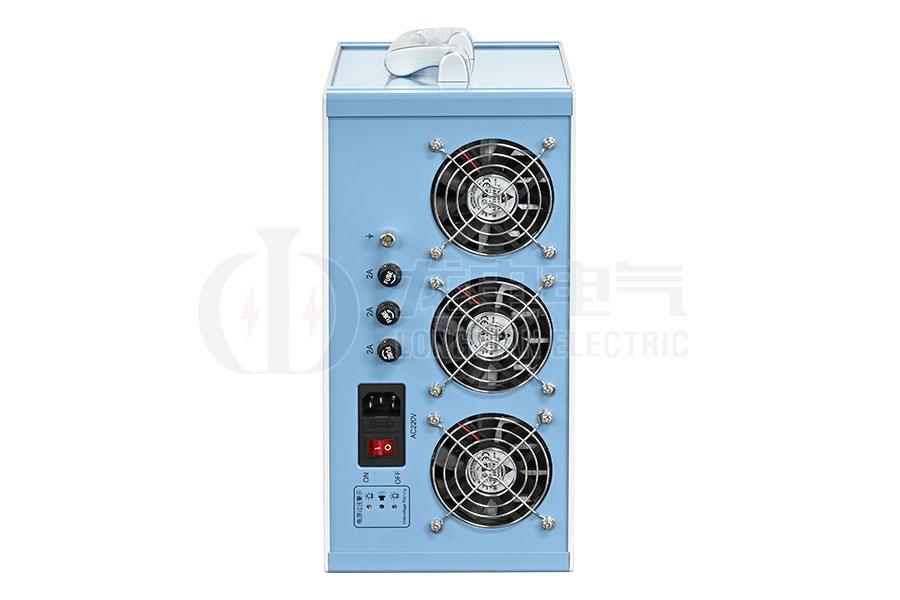

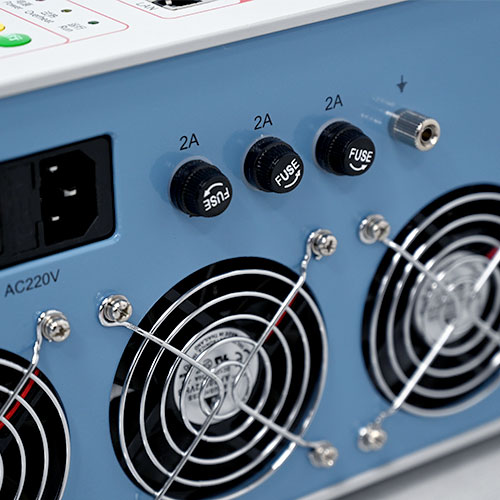

• 工业级散热结构，适应长时间高负荷运行，防护等级高，可靠性强。
