继电保护测试仪谐波输出最高到多少次？20次谐波有什么用

继电保护测试仪谐波输出能力最高到多少次？选择设备时，支持2次、5次还是20次谐波有什么区别？对于需要开展差动保护、谐波制动和复杂波形模拟的用户来说，谐波输出次数是值得关注的一项参数。不同测试仪的谐波输出能力存在差异，具体能输出多少次，需要结合设备技术参数、输出频率范围和实际试验功能来判断。

以武汉龙电电气LDJB六相继电保护测试仪的技术参数来看，谐波次数支持1～20次，也就是说，设备具备最高至20次谐波的输出能力。这里需要注意，谐波次数指的是相对于基波频率的倍数，并不是直接表示输出频率为多少赫兹。以50Hz基波为例，2次谐波对应100Hz，5次谐波对应250Hz，20次谐波对应1000Hz。因此，判断继电保护测试仪谐波输出能力时，既要看最高谐波次数，也要结合基波频率和设备允许的输出范围理解。

那么，继电保护测试仪是不是支持的谐波次数越多越好？并不完全如此。谐波次数越高，意味着能够模拟的高次谐波成分越丰富，但实际是否有必要，主要取决于被测保护装置的功能和试验要求。如果日常工作主要是过流、低压、方向保护等常规定值校验，通常以基波电压、电流输出为主，未必需要频繁使用高次谐波。如果涉及差动保护谐波制动、谐波叠加或者其他特殊波形测试，就需要重点考察设备的谐波输出能力。

在变压器差动保护试验中，谐波输出具有较明确的应用价值。部分差动保护装置通过识别电流中的特定谐波成分实现制动或闭锁，因此在校验相关功能时，需要按照试验要求设置基波与谐波的幅值、相位及叠加关系，观察保护装置是否正确动作。具备谐波输出功能的继电保护测试仪，可以为这类测试提供所需的电气量，帮助检验保护装置对谐波特征的响应。

除了差动保护，谐波叠加功能还可以用于模拟含有不同频率成分的电压、电流波形。通过调整基波和谐波参数，试验人员能够根据实际测试方案构建不同的波形条件，而不只是输出单一频率的正弦量。不过，具体能够完成哪些试验，还需要看仪器是否支持各次谐波独立设置、相位调节、多通道同步输出及对应的软件测试功能。

选购继电保护测试仪时，也不能只盯着最高20次或其他数字。谐波输出次数只是基础参数之一，谐波幅值调节范围、相位控制能力、输出精度以及不同通道之间的协调控制，同样会影响试验效果。即使两台设备都标注支持20次谐波，实际的参数设置方式和试验操作体验也可能不同。因此，对于有明确谐波试验需求的用户，最好结合具体保护型号和试验项目确认设备能力。

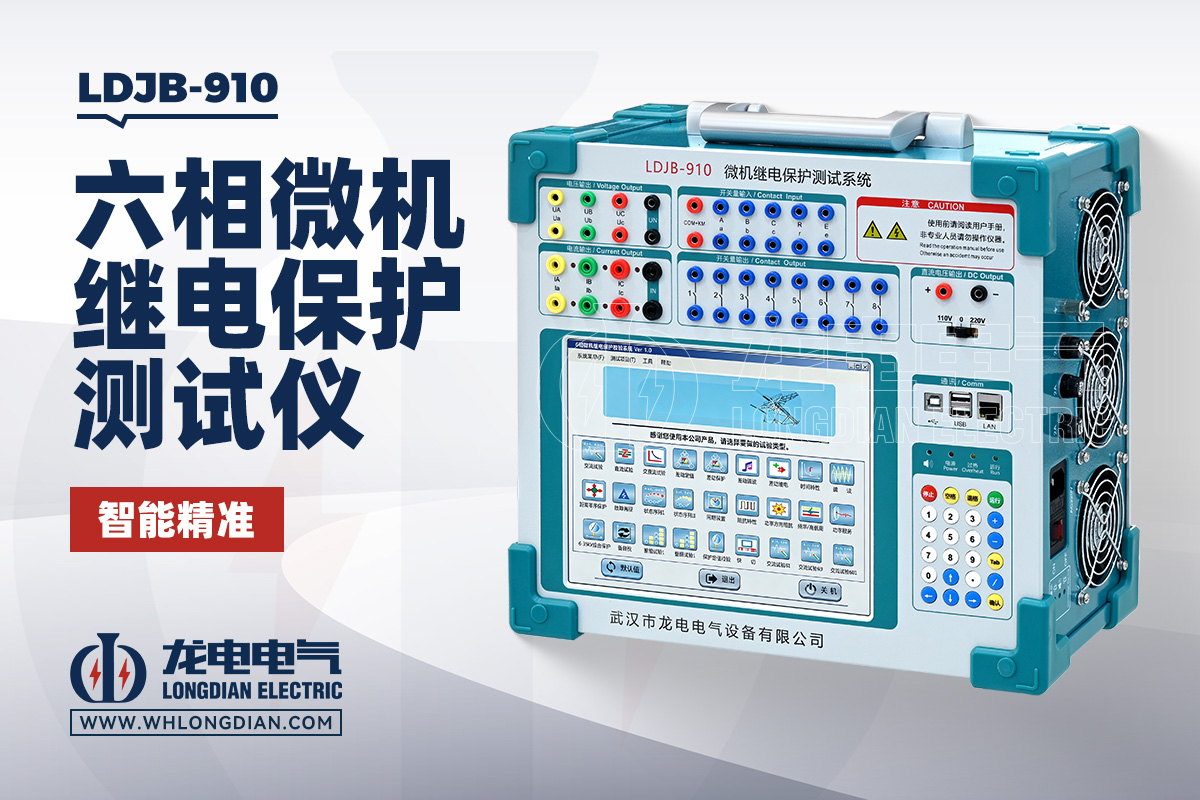

武汉市龙电电气设备有限公司生产LDJB系列继电保护测试仪，其中LDJB-910继电保护测试仪可结合相应的多相电压、电流输出和谐波测试功能，用于继电保护校验及相关谐波试验。对于需要开展差动保护、谐波制动或波形叠加测试的用户，选型时应重点确认所需谐波次数、输出幅值、相位调节方式以及软件功能是否满足现场要求。

还需要区分谐波次数与设备的最高输出频率。谐波次数表示谐波频率与基波频率之间的倍数关系，而实际输出频率还取决于基波设置。例如，基波为50Hz时，20次谐波对应1000Hz；如果基波频率改变，对应的20次谐波频率也会随之变化。因此，不能仅凭“支持20次谐波”就判断设备在所有基波设置下都能输出相同的高次谐波，还应核对仪器的频率范围和相关输出限制。

总体来看，继电保护测试仪谐波输出最高到多少次，需要以具体型号的技术参数为准。对于本文涉及的设备，谐波次数最高支持20次。常规保护校验用户可以优先关注基础输出精度和常用试验功能；需要进行差动保护、谐波制动及复杂波形模拟的用户，则应进一步了解谐波幅值、相位调节和多通道输出能力。根据真实试验需求选择，才能让继电保护测试仪的谐波功能发挥实际作用。
