继电保护测试仪故障再现功能是什么？原理、操作与应用场景解析

继电保护测试仪的故障再现功能是什么意思？它与普通的保护定值测试有什么区别，为什么需要将故障录波数据重新输出？在电力系统发生故障后，故障录波器等设备能够记录故障期间的电压、电流波形。如果希望在试验环境中重新输出这些波形，观察继电保护装置的响应情况，就可以使用继电保护测试仪的故障再现功能。它的核心作用是重现已经记录的电气量变化过程，为保护装置测试和故障分析提供条件。

继电保护测试仪故障再现功能并不是简单地输出一个固定电流或模拟某一种预设故障，而是读取故障录波器等数据记录设备保存的电压、电流波形文件，再按照记录的数据进行回放。这样，测试仪可以重新输出记录时段内的电气量变化，让被测保护装置接收相应的测试信号，从而检查其在特定波形条件下的响应情况。

从工作原理来看，故障再现通常需要先读取符合要求的波形数据文件，再对记录数据进行解析和加载，随后由测试仪按照设定的时间段输出相应波形。与人工设置固定幅值、相位的常规试验相比，这种方式可以利用已经记录的波形进行测试，减少重新构造复杂故障条件的工作量。需要注意的是，故障再现的结果取决于原始记录数据、文件解析情况以及测试仪的实际输出能力。

故障再现功能的一项重要应用，是对实际故障波形进行复现测试。例如，电力线路发生故障后，录波数据可能包含故障前的正常运行状态、故障发生瞬间的电气量变化，以及故障持续期间的波形信息。将这些记录数据导入继电保护测试仪后，可以在适当的试验条件下重新输出，观察保护装置在相应波形下的动作情况，为分析保护响应提供参考。

继电保护测试仪故障再现功能还可以用于保护装置的辅助验证。当现场出现较复杂的故障现象，单纯使用固定电流或电压难以完整描述原始工况时，可以考虑利用故障录波数据开展回放试验。通过观察保护装置的动作信号和相关测试结果，能够帮助技术人员分析特定波形与保护动作之间的关系。不过，回放试验的结果不能单独代替现场故障原因分析，还需要结合保护定值、接线状态、录波记录和事件报告综合判断。

在文件格式方面，数据能否正确导入是开展故障再现的前提。武汉龙电相关六相继电保护测试仪的技术资料中，故障再现功能采用按ANSI/IEEE C37.111-1991 COMTRADE数据格式编写的电流、电压波形文件。资料所述的一组标准记录文件包含三个部分，分别使用.HDR、.CFG和.DAT作为文件扩展名，进行再现试验时需要保证三个文件齐全。实际使用时，还应确认目标设备支持的文件格式及版本，不能默认所有录波文件都可以直接导入。

在操作过程中，通常需要先选择相应的记录文件，并检查文件是否完整、数据通道定义是否正确，以及需要回放的时间范围是否符合试验要求。随后按照设备的操作流程加载波形数据，设置或确认回放区间，再启动回放输出。试验完成后，可以结合保护动作情况和测试结果进行记录与分析。具体操作步骤应以对应型号支持的功能和界面为准。

故障再现与状态序列试验虽然都可以涉及多个时刻的电气量变化，但两者的思路有所不同。状态序列通常由试验人员预先设置各个状态的电压、电流参数和切换关系；故障再现则侧重于依据已有录波数据重现记录下来的波形过程。如果试验人员希望自行构造故障前、故障中、跳闸后等状态，可以考虑状态序列功能；如果希望利用实际记录的波形进行验证，则更适合关注故障再现功能。

需要注意的是，继电保护测试仪故障再现功能并不意味着可以无条件重现任何故障波形。首先，原始文件应符合设备支持的格式要求；其次，测试仪的输出通道、幅值范围、频率响应和数据处理能力需要满足试验条件；此外，还应确认测试接线和被测保护装置的输入要求，避免因通道对应错误或输出设置不当影响测试结果。

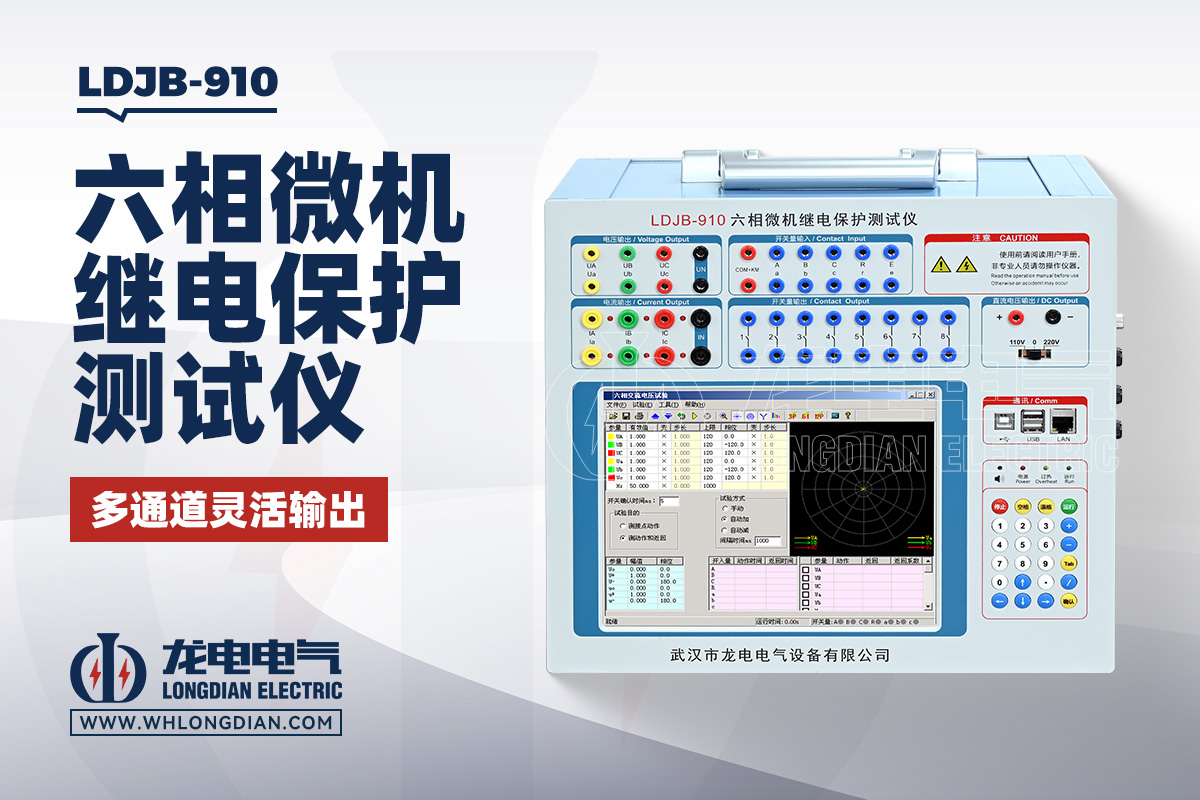

武汉市龙电电气设备有限公司生产的LDJB系列继电保护测试仪，可根据具体型号配置相应的保护测试功能。对于需要开展故障录波回放的用户，选型时应重点确认设备是否具备故障再现模块、支持哪些录波文件格式、能否设置回放时间段，以及试验结果是否便于保存和查看。对于特定型号是否具备完整的故障再现能力，应以该型号实际配置为准。

总体而言，继电保护测试仪故障再现功能的主要价值，是将故障录波设备记录的电压、电流波形重新输出，用于保护装置的测试和故障响应分析。它与常规定值校验相互补充，尤其适合需要分析复杂电气量变化过程的试验场景。选择继电保护测试仪时，如果日常工作涉及录波数据分析和回放试验，就应将故障再现功能、文件兼容性、输出能力及数据管理方式纳入选型考虑。
