继电保护测试仪DSP控制是什么技术？工作原理与应用优势解析

继电保护测试仪采用DSP控制是什么技术？它与普通的控制方式有什么区别，为什么会影响电压、电流的输出效果？在选择继电保护测试仪时，DSP控制是一个值得了解的技术参数。它并不是某种独立的保护试验功能，而是数字信号处理技术在仪器控制系统中的应用，主要参与波形计算、数字信号处理和输出控制，为高精度电压、电流模拟及复杂继电保护试验提供技术基础。

DSP是Digital Signal Processor的缩写，中文通常称为数字信号处理器。与通用处理器相比，DSP更侧重数字信号的实时运算与处理，适合完成需要连续计算和快速响应的任务。在继电保护测试仪中，DSP控制系统可以根据试验人员设置的电压、电流幅值、相位、频率等参数，按照相应的数字算法生成目标波形，再配合后续转换和功率放大电路，将信号输出至被测保护装置。

继电保护测试仪DSP控制的基本过程，可以理解为数字计算、数模转换和模拟信号放大三个相互配合的环节。首先，控制系统根据设定的试验参数计算各相电压、电流的波形数据；然后，通过D/A转换器将数字信号转换为模拟信号；最后，经过相应的滤波和功率放大电路，形成能够用于继电保护试验的电压、电流输出。DSP负责数字运算和相关控制，但最终的输出表现还与数模转换器、放大电路、硬件设计以及整机校准等因素有关。

对于继电保护测试仪来说，波形生成能力是DSP控制的一项重要应用。在常规试验中，仪器需要输出幅值和相位可调的交流电压、电流，模拟正常运行或故障条件下的电气量。当试验需要改变电流大小、调整相位关系或者切换输出频率时，控制系统需要及时更新波形数据，并与输出电路配合完成相应调整。数字信号处理技术为这些操作提供了运算和控制基础。

DSP控制对于多相输出同样具有实际意义。在线路保护、方向保护和变压器差动保护试验中，往往需要同时控制多路电压、电流的幅值和相位。如果不同通道之间的输出关系不准确，就可能影响模拟故障条件的正确性。采用数字信号处理技术，可以根据设定参数计算各通道的输出波形，并配合整机控制系统完成多相电气量的协调输出。不过，多相输出的同步性能和精度仍需要结合具体设备参数进行判断，不能仅凭采用DSP就认定其性能一定更高。

在谐波试验中，DSP控制技术也有重要作用。继电保护测试仪可以根据目标波形的要求，对基波和不同频率成分进行数字计算，再通过数模转换及输出电路形成相应信号。这类能力能够为谐波叠加、差动保护谐波制动等试验提供支持。实际选型时，除了了解仪器是否采用DSP控制，还应关注支持的谐波次数、幅值和相位是否可以调节，以及相关输出功能是否满足具体测试要求。

除了常规正弦波和谐波输出，数字信号处理技术还可以用于构建更复杂的测试波形。对于需要模拟故障发生、保护动作和状态变化过程的试验，控制系统必须按照设定的波形和时间顺序调整输出。需要注意的是，DSP本身并不等于完整的暂态测试功能，仪器能否完成故障再现、状态序列以及其他动态试验，还取决于硬件输出能力和配套软件功能。

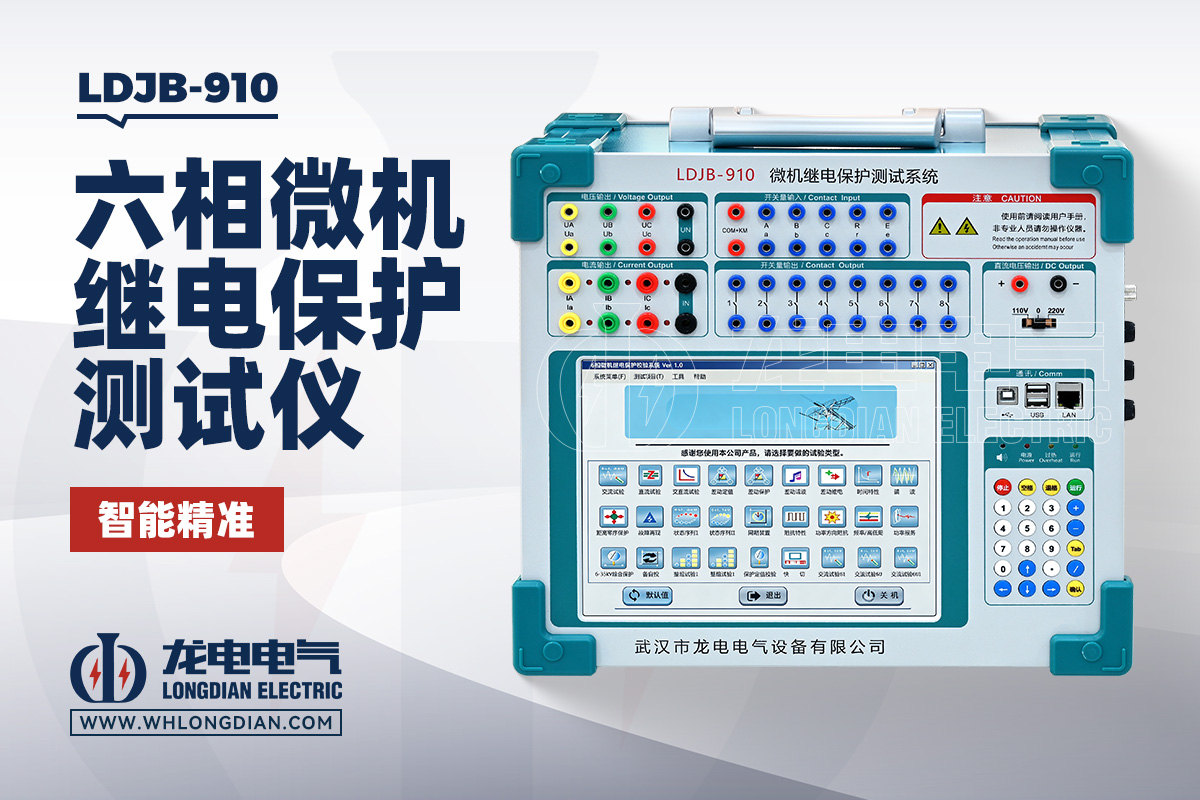

武汉市龙电电气设备有限公司生产的LDJB系列继电保护测试仪采用DSP数字信号处理技术，配合高精度D/A转换和线性功率放大电路，实现电压、电流波形的计算与输出控制。相关技术设计还支持多相电气量组合输出及谐波叠加等测试需求，可用于常规继电保护校验、差动保护和复杂故障模拟等试验。具体输出能力应以对应型号的技术参数为准。

选购继电保护测试仪时，DSP控制值得关注，但不应成为唯一判断依据。实际应用中，还要综合比较电压和电流输出精度、输出范围、相位调节能力、频率范围、谐波功能、通道数量以及时间测量性能。对于需要开展复杂保护试验的用户，还应确认设备是否具备相应的软件模块，以及多通道输出能否满足试验接线和测试方案的要求。

总的来说，继电保护测试仪DSP控制是一种用于数字信号计算与处理的技术，它为精确波形生成、可调电气量输出和复杂试验提供了重要基础。但仪器的实际表现并非由DSP单一决定，而是数字处理、数模转换、功率放大及整体设计共同作用的结果。了解继电保护测试仪DSP控制的原理，再结合实际试验项目选择设备，才能更准确地判断其技术配置是否符合使用需求。
