蓄电池充放电测试仪的工作原理是什么?

发布时间:2024-06-11 08:49:34浏览次数:32

龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

蓄电池充放电测试仪的工作原理是通过控制放电电流和监测电压,来评估和测试蓄电池组的性能和实际容量。

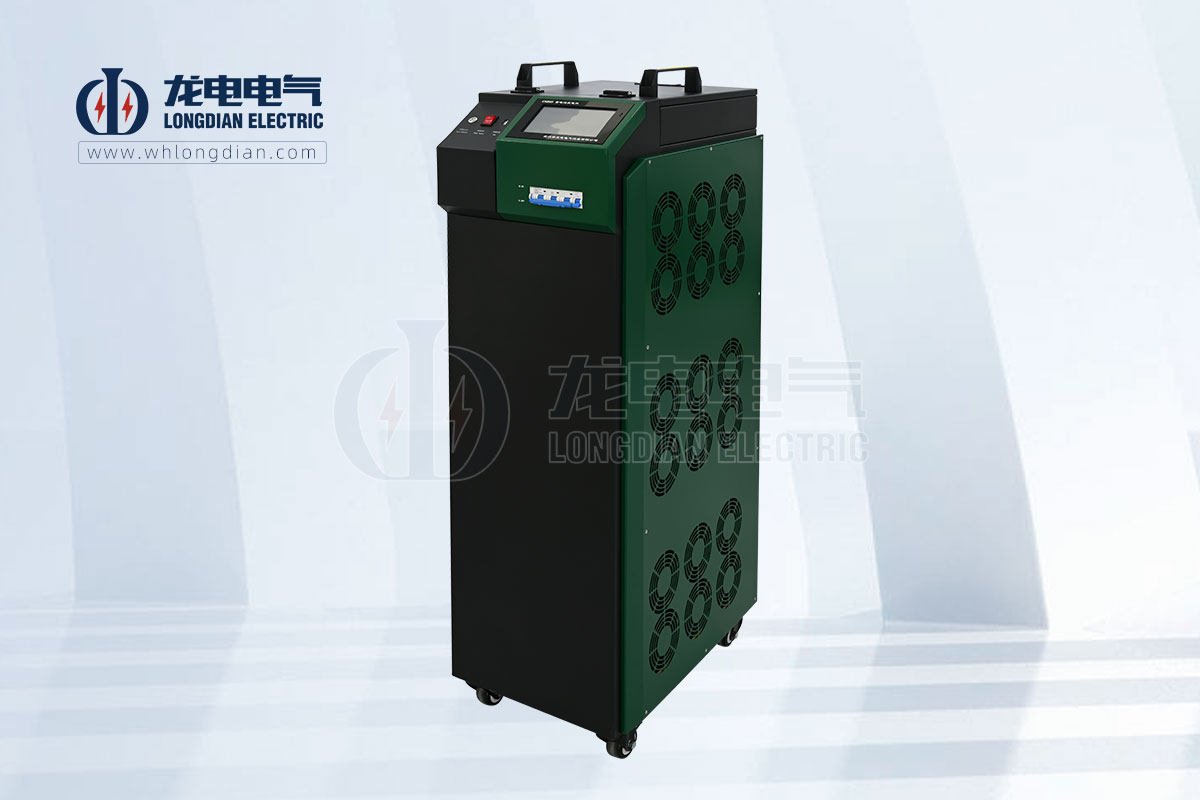

蓄电池放电测试仪

蓄电池充放电测试仪是一种用于测试蓄电池性能的设备,它的工作原理主要包括测量原理和恒流原理两部分。测量原理基于全容量放电测试的方法,即对蓄电池进行规定的恒定电流放电,同时监测电压,以此来获得电池的实际容量。恒流原理则是指测试仪采用PWM + PID闭环控制技术,使放电回路能在设定的放电电流下工作,确保整个放电过程中电流保持恒定。

蓄电池在系统中通常处于浮充状态,但仅凭蓄电池浮充状态下的端电压并不能真实反映其性能,因为即使性能较差的蓄电池也可能在浮充状态下测得合格的电压。因此,为了准确获得蓄电池的容量,测试仪会强制电池以恒定电流进行放电,通过监测放电过程中单体电池的电压变化,当任何一节电池电压跌至停止电压时,所放出的电量即为该蓄电池组的实际容量。这种方法能够准确地确定电池组中实际性能最差的单体电池,并据此评估整个电池组的容量。

此外,测试仪还能够激活落后电池并提升其容量,这是通过模糊数学控制理论实现的多级充放电算法,模拟蓄电池自身的充放电特性,达到活化的目的。这种方法可以有效地解决因蓄电池老化而导致的性能衰退问题,从而延长蓄电池的使用寿命,并减少经济损失和环境污染。

总的来说,蓄电池充放电测试仪的工作原理主要是通过恒定电流放电和电压监测来评估蓄电池性能,并通过特殊的控制理论来实现落后电池的活化。这些功能使得测试仪在电源系统维护中发挥着重要的作用,不仅有助于提高蓄电池的使用寿命,还有助于保证系统的可靠性和稳定性。
