对于10kV电力电缆的绝缘性能检测,业界长期存在一个关键问题:究竟是应该采用直流耐压试验(DC Withstand Voltage Test)还是工频耐压试验(AC Withstand Voltage Test)?随着电缆技术的发展,特别是交联聚乙烯(XLPE)电缆的广泛应用,这个问题变得更加复杂和重要。理解两者的原理、优缺点及适用场景,对于确保电缆的安全可靠运行至关重要。
在过去,尤其是在纸绝缘电缆时代,直流耐压试验是电缆绝缘检测的主流方法。

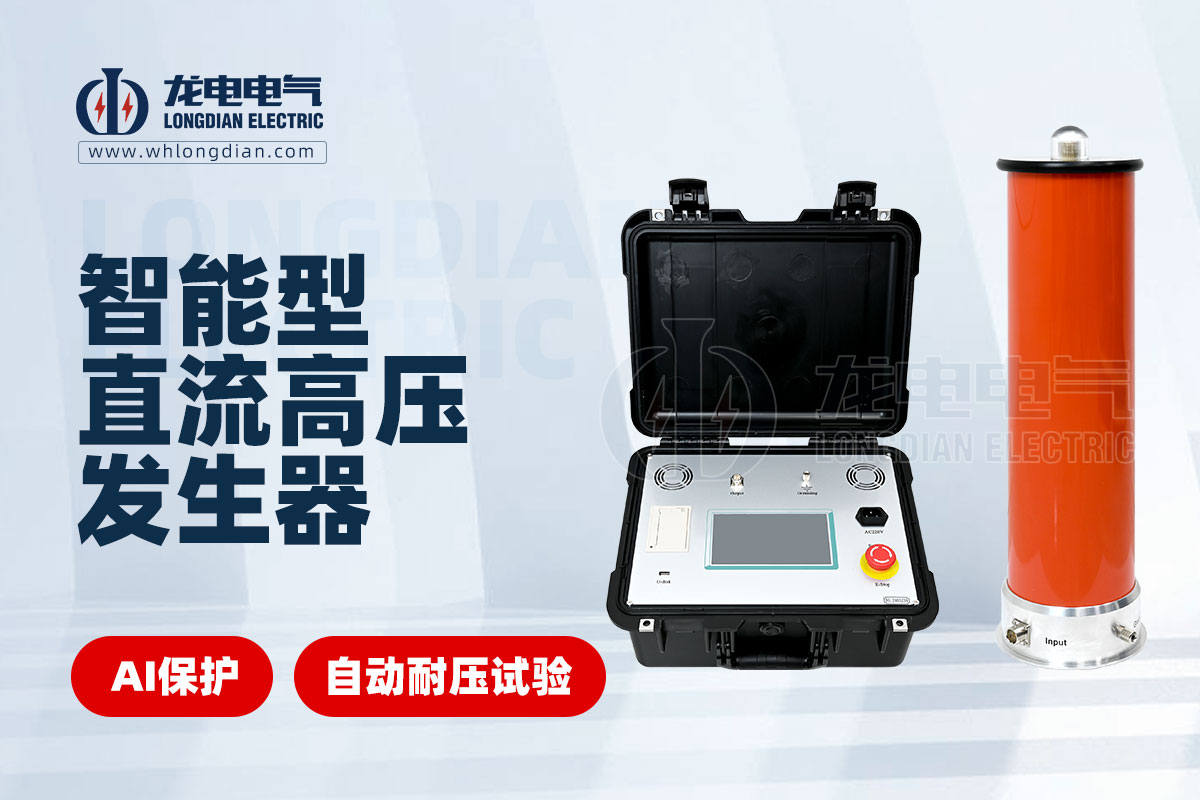

设备便携: 直流高压发生器通常体积小、重量轻,便于现场携带和操作。
所需电源容量小: 对于电容性负载(如电缆),直流电源在充电完成后只需维持较小的泄漏电流,因此对电源容量要求不高。
对集中性缺陷敏感: 直流电压下,电场分布主要取决于绝缘电阻,对绝缘中的局部缺陷、潮湿和严重老化等集中性弱点较为敏感,能有效检测出这些问题。
易于判断泄漏电流: 可以精确测量泄漏电流,通过分析电流大小和变化趋势来评估绝缘状况。
不适用于XLPE电缆: 这是最大的局限。对于现代广泛使用的交联聚乙烯(XLPE)电缆,长时间施加直流高压可能会在绝缘内部形成空间电荷积聚。这些空间电荷会在直流电压撤销或电缆投入交流运行后,与工频电压叠加,形成局部高电场,反而加速电缆绝缘老化,甚至可能引发新的击穿。这种现象被称为“直流损伤”。
无法模拟运行工况: 直流电压下的电场分布与交流运行状态下(电场分布取决于介电常数)的电场分布不同,不能真实模拟电缆在实际交流工频电压下的受力情况。因此,直流耐压无法有效发现交流运行中可能暴露的缺陷,如局部放电、树枝老化等。

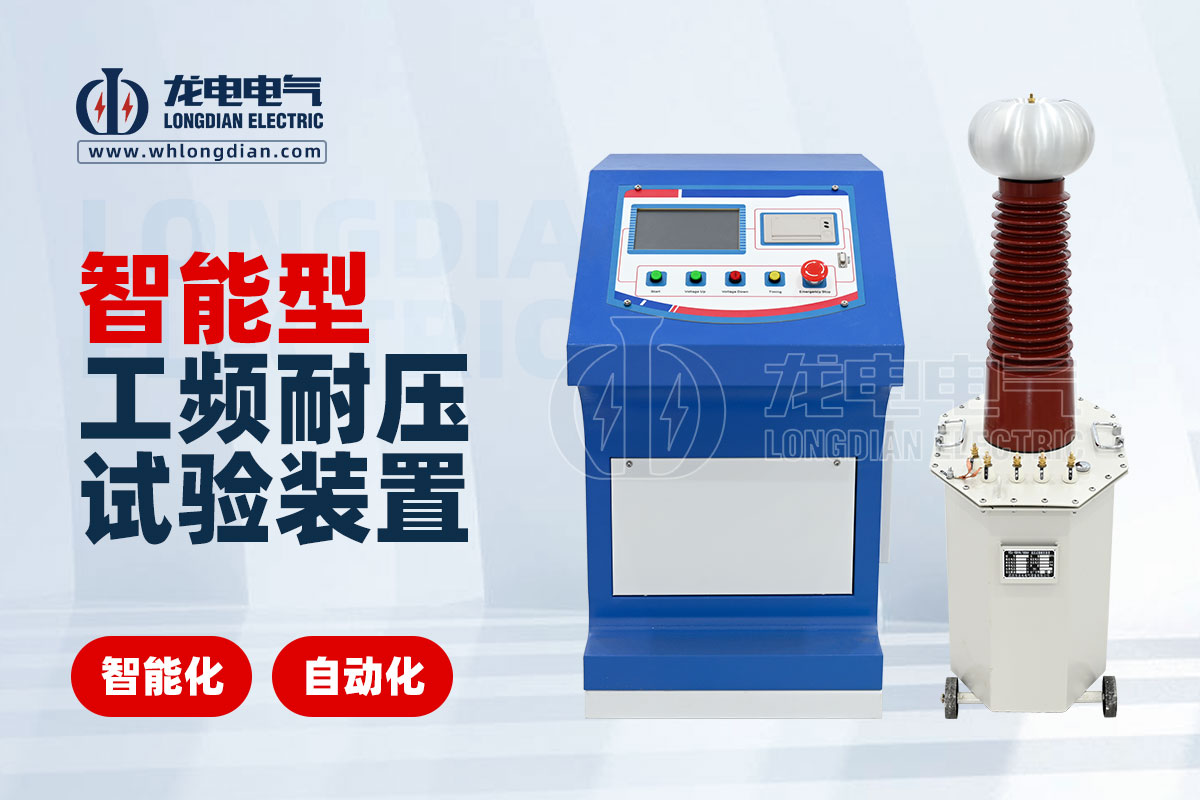

工频耐压试验使用与电力系统频率相同的交流电压(50Hz或60Hz),它能更真实地模拟电缆的运行环境。
真实模拟运行工况: 交流电压下的电场分布与实际运行一致,能够有效发现交流运行中可能暴露的缺陷,如绝缘内部的放电、介质损耗过大等问题。
避免直流损伤: 对于XLPE电缆,工频电压不会引起有害的空间电荷积聚,因此不会对电缆造成“二次伤害”。
设备庞大、电源要求高: 传统的工频耐压试验装置对于长距离、大容量的10kV电缆,需要非常大的试验变压器和电源容量来提供所需的容性电流,导致设备体积庞大、笨重,不便于现场移动。
试验难度大: 现场试验条件要求高,通常需要大型试验车或专门的试验场地。

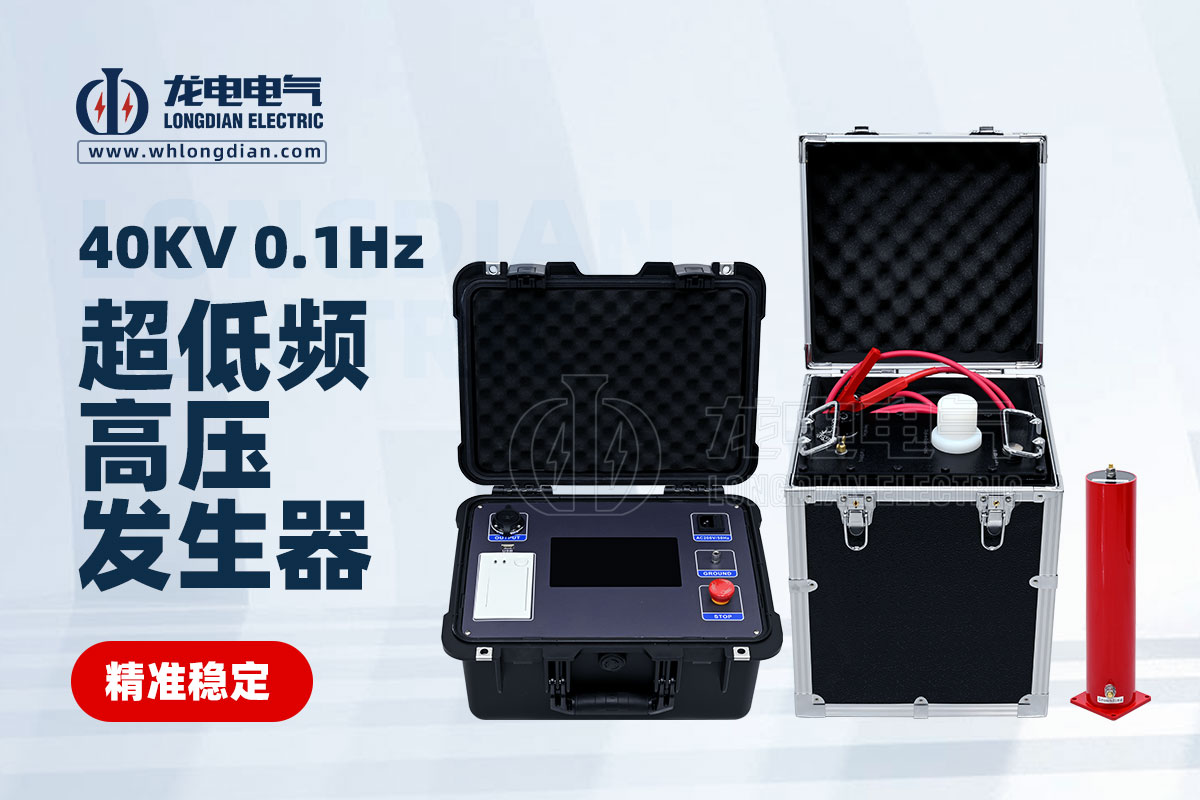

鉴于直流耐压对XLPE电缆的潜在危害和传统工频耐压设备的局限性,一种折衷且更适合XLPE电缆的试验方法应运而生——甚低频(VLF)交流耐压试验。
原理: VLF试验采用频率在0.1Hz或更低范围内的交流电压进行耐压试验。
优势:
结合两者优点: 既保留了交流电压的本质(不会产生直流空间电荷),又能像直流耐压一样,通过较低的试验频率显著降低试验设备所需的容量,使其体积小巧、便于携带,非常适合现场使用。
有效暴露缺陷: 能够有效激活并暴露XLPE电缆中的水树枝、电树枝等交流特性缺陷。
应用: VLF交流耐压试验已成为国际上和国内电力行业推荐的XLPE电缆现场耐压试验方法。
根据中国最新的国家标准和行业规程,对于10kV交联聚乙烯(XLPE)电力电缆:
交接试验和预防性试验: 推荐采用VLF交流耐压试验。根据《电力设备预防性试验规程》(DL/T 596-2005)等标准,VLF试验电压通常为 3U0 (即 3×10/3≈17.3kV),持续30分钟或60分钟。
直流耐压: 不建议对XLPE电缆进行直流耐压试验,因为它可能引入有害的空间电荷,加速绝缘老化。
工频耐压: 尽管理论上工频耐压是最能模拟运行工况的,但由于其设备庞大和电源需求高,在现场对10kV长电缆进行纯工频耐压试验操作困难大,成本高昂,通常不作为现场首选。主要用于实验室或部分特定场合。
