高压开关(断路器)为什么能切断大电流？原理全解

在电力系统中，高压开关扮演着至关重要的“保护神”角色。它能在线路发生短路故障时，毫不犹豫地切断高达数万安培的故障电流。一个令人惊叹的事实是：断开电路的最大挑战并非分开触头，而是熄灭触头之间随之产生的耀眼电弧。

那么，高压开关究竟是如何完成这一“雷霆一击”，安全地熄灭电弧、切断大电流的呢？武汉龙电电气为您全面解析其背后的科学原理。

一、 核心挑战：电弧的产生

要理解如何灭弧，首先要知道电弧是如何产生的。当高压开关的触头在巨大电流下试图分离时，会发生以下过程：

① 阴极发射电子： 触头分离瞬间，接触面积减小，接触电阻急剧增大，导致触头表面发热产生高温热点，从而发射出大量电子。

② 介质电离： 这些电子在强大的电场作用下被加速，猛烈撞击触头间的绝缘介质（如空气、真空或SF6气体）分子，使其电离（分裂成带电的离子和自由电子）。

③ 形成电弧： 新产生的电子和离子继续撞击其他分子，发生雪崩式电离，使原本绝缘的介质瞬间变为高温、高导电的等离子体，这就是我们看到的电弧。电弧维持着电流的持续流通，如果不加以控制，将烧毁设备甚至引发爆炸。

因此，灭弧的本质就是逆向操作：如何快速让等离子体重新变回绝缘介质。

二、 灭弧的核心原理：两大策略

所有现代高压开关的灭弧技术都围绕两个基本策略展开：

策略一：强力冷却 (Cooling)
电弧的本质是高温等离子体。只要将其温度降低到一定程度，电离就会停止，等离子体会迅速复合为中性分子，重新恢复绝缘能力。这是最根本的灭弧手段。

策略二：拉长与切断 (Lengthening & Cutting)
通过机械或电动力的方式，快速拉长电弧，使其长度超过维持所需的最小值。同时，利用各种结构（如栅片、磁场）将电弧分割成多个串联的短弧，增加其压降，迫使电流减小直至熄灭。

三、 终极武器：利用“电流过零点”

交流电有一个天然优势：其电流大小每时每刻都在正弦变化，并会周期性（每秒100次）地经过零点（Current Zero）。
在电流过零点的瞬间，电源停止向电弧输入能量，这为熄灭电弧提供了一个千载难逢的“黄金窗口期”。

高压开关的灭弧系统正是在这一刻集中发力，强力冷却电弧通道，使其介质强度（恢复绝缘能力的速度）超过系统恢复电压上升的速度。当电流试图重新增大时，触头间的间隙已经恢复了足够的绝缘强度，无法再次击穿，电弧就此彻底熄灭。

四、 主流灭弧技术详解

基于以上原理，工程师发展了两种主流的灭弧室技术：

1. 真空灭弧 (Vacuum Interruption)

◆ 介质： 高度真空（10^-4 Pa以下）。

◆ 灭弧过程： 真空气隙具有极高的绝缘强度。触头分离时产生的电弧是由金属蒸汽维持的。在电流过零点时，金属蒸汽微粒会以极快的速度向四周扩散并迅速冷凝在屏蔽罩上，弧隙间的介质强度飞速恢复，从而实现灭弧。

◆ 特点： 环保、灭弧速度快、寿命长、噪音小。广泛应用于10kV~35kV系统。

2. SF6气体灭弧 (SF6 Gas Interruption)

◆ 介质： 六氟化硫（SF6）气体。

◆ 灭弧过程： SF6是电负性气体，其分子具有很强的吸附自由电子能力，能有效削弱电弧的导电性。灭弧室采用压气式结构：动触头带动压气缸，在分闸过程中压缩SF6气体。在电流过零点时，高压力的SF6气体被喷向电弧，一方面强力冷却，另一方面利用电负性特性大量吸附带电粒子，迅速恢复介质强度。

◆ 特点： 灭弧能力极强，适用于超高电压、大电流等级（72.5kV及以上）。

五、 确保可靠切断的关键：精密机械特性

理解了灭弧原理，就会明白高压开关的机械动作必须与电气过程完美配合：

◆ 分闸速度： 必须足够快，才能迅速拉长电弧并为压气（SF6开关）做准备。

◆ 时间同步性： 三相开关的每相触头必须几乎同时分离，否则会导致电流无法同时切断。

◆ 弹跳与接触： 合闸时触头不能剧烈弹跳，否则会预燃电弧；分闸后触头开距必须足够大，以承受恢复电压。

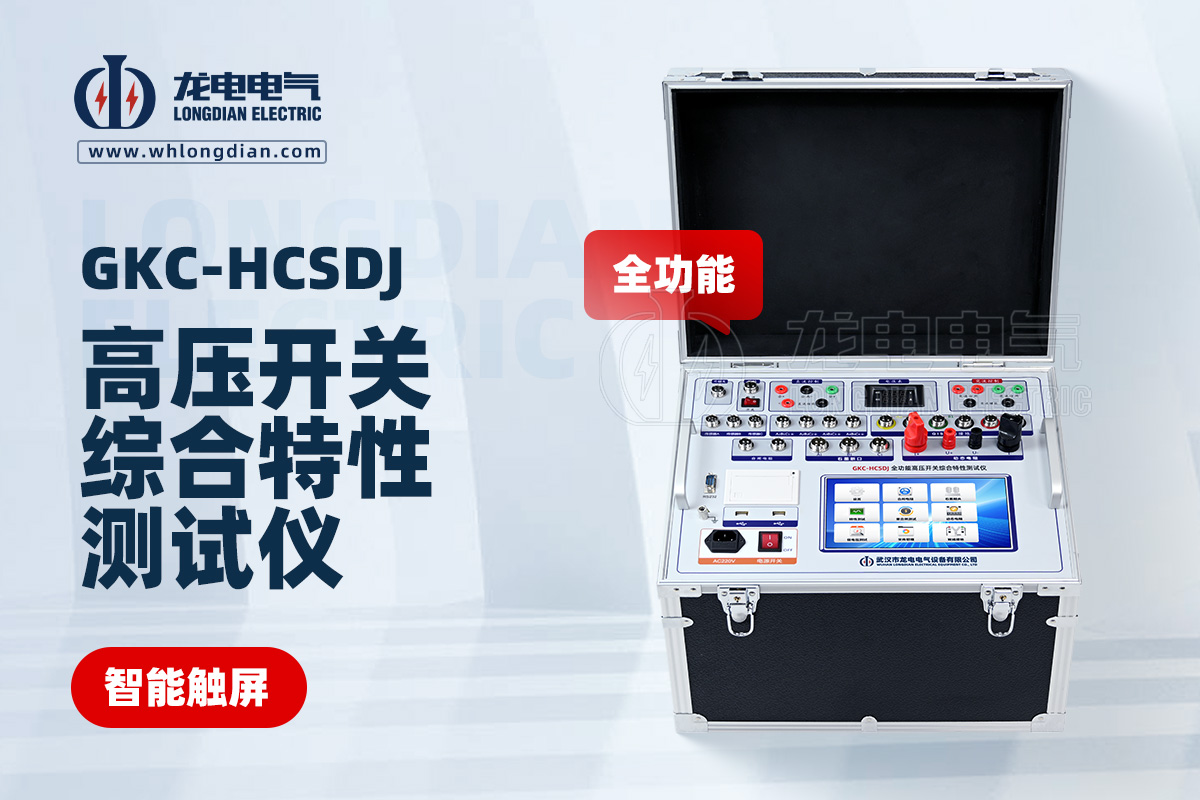

这正是武汉龙电电气全功能高压开关特性测试仪的价值所在。我们的设备能以0.01ms的精度测量开关的分合闸时间、速度、行程及同步性等所有机械参数，确保开关的“肌肉”（操动机构）和“神经”（控制系统）响应精准，从而保证其核心“灭弧”功能万无一失。

高压开关能切断大电流，并非依靠蛮力，而是凭借对电弧物理特性的深刻理解和精巧的工程设计。通过冷却、拉长电弧，并精准利用电流过零点的时机，借助真空或SF6等优异介质，最终才能安全、可靠地完成切断大电流这一艰巨任务。定期对开关的机械特性进行精密检测，是保障这一原理得以实现的基础。
