高压断路器电磁操动机构与弹簧操动机构的动特性差异解析

高压断路器的操动机构直接决定其分合闸动作的速度、可靠性与稳定性，因此在动特性测试中，不同操动机构的结构差异会在动作时间、速度、行程及反应特性上表现出明显不同。其中，电磁操动机构与弹簧操动机构是最常见的两类。了解它们的动特性差异，有助于更准确地分析测试结果，提高故障诊断能力。武汉市龙电电气设备有限公司生产的LDGKC高压开关特性测试仪能够对这两类机构的动作特性进行精准采集与可视化波形分析，为运维单位提供可靠的数据支撑。

从动作原理来看，电磁操动机构依靠电磁力直接驱动断路器完成分合闸动作，响应速度快、结构简洁，因此其动特性表现出较短的合分闸时间和较快的速度上升斜率。在测试中常见的特点包括：合闸启动阶段几乎无迟滞、速度曲线陡峭、动作一致性较高。但其缺点是对控制电源质量敏感，电压偏低会导致线圈吸力不足，使合闸时间延长或动作失败。因此，在进行电磁操动机构动特性测试时，往往需要额外关注低电压下的动作曲线变化。

相比之下，弹簧操动机构是通过电机或手动储能，将能量储存在弹簧中，再通过机构释放推动触头动作。其结构较复杂，涉及齿轮、连杆、棘轮等机械结构，因此动特性曲线通常体现出明显的机械过程特征。例如，合闸前会出现机械预备段、速度上升相对平缓，而在触头即将分离或闭合瞬间可能出现轻微的震动或反弹。在不同设备之间，即使同型号断路器，弹簧机构的动作一致性也可能受到润滑、磨损、弹簧疲劳等因素影响，在测试曲线中表现为速度变化不均或行程重复性下降。

在性能稳定性方面，电磁机构依赖线圈，而弹簧机构依赖机械结构，因此二者的故障特征也不同。电磁机构的典型故障包括吸合滞后、电压敏感、线圈过热等；而弹簧机构则更容易出现卡涩、摩擦增大、脱扣延迟、弹簧疲劳等问题。在动特性波形中，这些问题会表现为启动延时增大、峰值速度下降、行程曲线不平滑或反弹量增大。

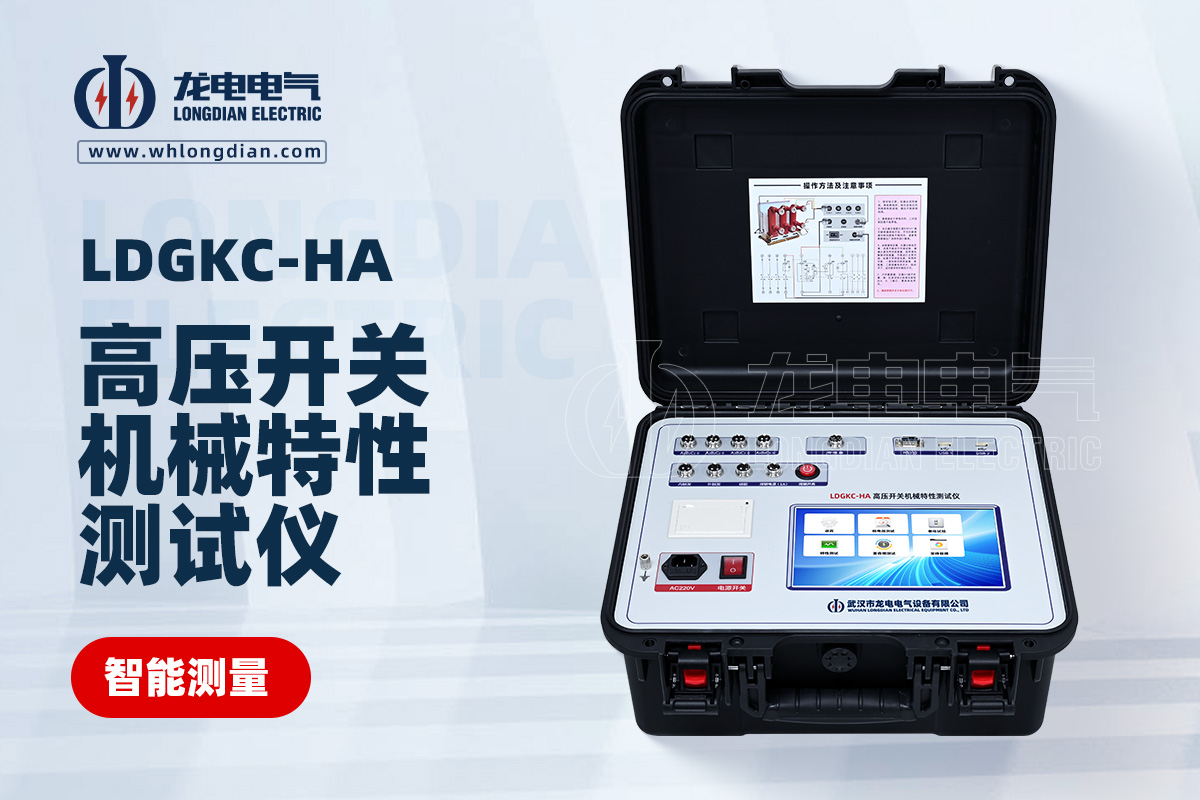

通过使用武汉市龙电电气设备有限公司生产的LDGKC高压开关特性测试仪，可对上述两类机构进行高精度图形化检测，包括时间、同期性、速度曲线、行程曲线、反弹特性等。通过对比不同机构的典型波形特征，检修人员能快速判断动作是否正常，并根据结构特性进行针对性分析。

综上所述，电磁操动机构与弹簧操动机构在动特性上的差异，主要源于其驱动方式、能量释放方式以及机械结构的不同。准确识别这些差异并应用专业的测试仪进行分析，是提升断路器状态检修质量、降低故障率的重要手段。
