LDJB-802A三相微机继电保护综合测试仪
LDJB-802A三相微机继电保护综合测试仪
LDJB-802A三相微机继电保护综合测试仪
LDJB-802A三相微机继电保护综合测试仪

LDJB-802A三相微机继电保护综合测试仪

微机继电保护综合测试仪标准的4相电压3相电流输出 具有4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。

8.4寸TFT真彩显示屏

真16位DAC输出

体积小、精度高

注:购买本产品的用户可享受免费技术指导、一年质保、终生维护服务

产品介绍

LDJB-802A三相微机继电保护综合测试仪是在参照电力部颁发的DL/T624-1997《微机型继电保护试验装置技术条件》的基础上,广泛听取用户意见,总结目前国内同类产品优缺点,充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。LDJB-802A三相微机继电保护综合测试仪采用单机独立运行,亦可联接笔记本电脑运行的先进结构。仪器主机采用DSP+FPGA结构,真16位DAC输出、内置新型模块式高保真线性大功率功放,自带8.4寸分辨率为800×600的TFT真彩显示屏以及高档工业键盘鼠标。WindowsXP操作系统,功能强大。体积小、精度高。LDJB-802A三相微机继电保护综合测试仪既具有大型测试仪优越的性能、先进的功能,又具有小型测试仪小巧灵活、操作简便、可靠性高等优点,性能价格比高。是继保工作者得心应手的好工具。

产品别称:微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪、继电保护装置试验仪

技术参数

交流电流输出
输出精度0.2级,≤0.5A±2mA>0.5A
相电流输出(有效值)0~40A
三并电流输出(有效值)0~120A
相电流长时间允许工作值(有效值)10A
相电流最大输出功率420VA
三并电流最大输出时最大输出功率900VA
三并电流最大输出时允许工作时间10s
频率范围(基波)20~1000Hz
谐波次数1~20次
交流电压源
输出精度0.2级
相电压输出(有效值)0~120V
线电压输出(有效值)0~240V
相电压/线电压输出功率80VA/100VA
频率范围(基波)20~1000Hz
谐波次数1~20次
直流电流源
输出精度0-±150V,精度:0.2%  ±5mV
电流输出0~±10A/每相
0~20A/两相叠加
最大输出负载电压20V
直流电压源
输出精度0.5级
相电压输出幅值0~±160V
线电压输出幅值0~320V
相电压/线电压输出功率70VA/140VA
开关量端子
开关量输入端子10路空接点:1~20mA,24V
电位接点接入:“0”,0~+6V;“1”,+11V~+250V
空接点8对DC:220V/0.2A;AC:220V/0.5A
时间测量测量范围0.1ms~9999s   测量精度0.1ms
使用环境及尺寸
环境温度-10℃~+50℃
供电电源AC220V±10%,50/60Hz
外形尺寸400*300*180mm
单机重量20kg
注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
  2.了解更多龙电产品信息请进入产品中心。服务热线:400-6727-238

产品特征

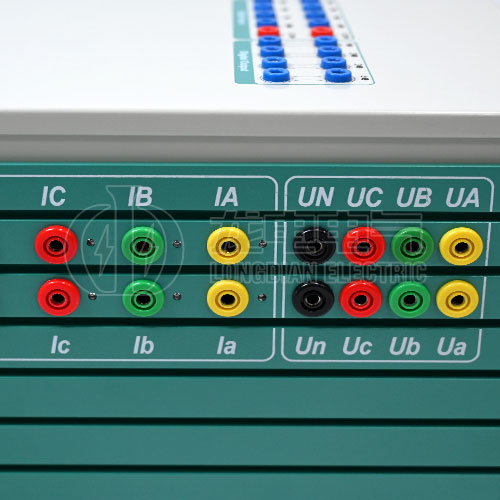

1.LDJB-802A三相微机继电保护综合测试仪标准的4相电压3相电流输出 具有4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出。

2.单机操作方便 单机由方便灵活的光电轨迹球鼠标通过大屏幕液晶显示屏进行操作,全部中文显示。可完成现场大多数试验检定工作,可对各种继电器及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用,操作方便快捷。

3.双操作方式,联接电脑运行 通过Windows平台上的全套中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值,可实时存贮测试数据,显示矢量图,绘制故障波形,联机打印报表等。

4.LDJB-802A三相微机继电保护综合测试仪功能强大 可完成各种自动化程度高的大型复杂校验工作,如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。

5.LDJB-802A三相微机继电保护综合测试仪开关量接点丰富 10路接点输入和8对空接点输出。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。输入、输出接点可根据用户需要扩展。

6.大屏幕TFT显示屏 本机采用800×600点阵大屏幕TFT高分辨率真彩液晶显示屏,全部操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰。

7.自我保护 采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。

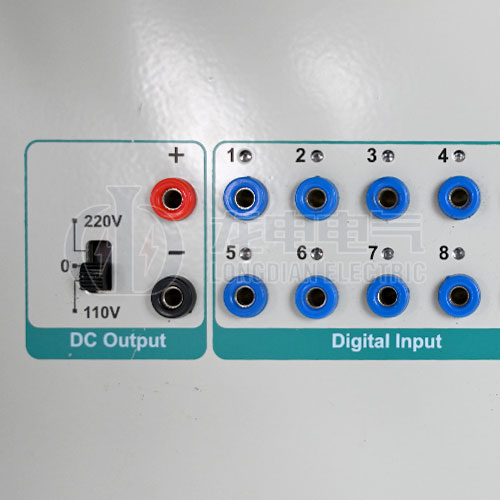

8.微机继电保护综合测试仪具有独立专用直流电源输出 装置设有一路110V 及 220V专用可调直流电源输出。

9.性价比高 属于跨专业联合设计产品,综合了多专业的先进科技成果。兼具大型测试仪的性能,和小型测试仪的价位,具有很高的性能价格比。

产品图集

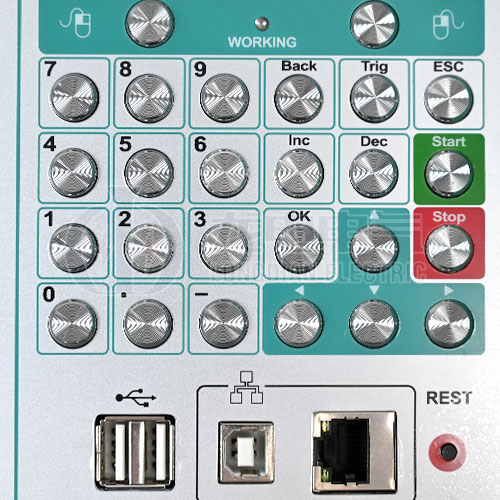

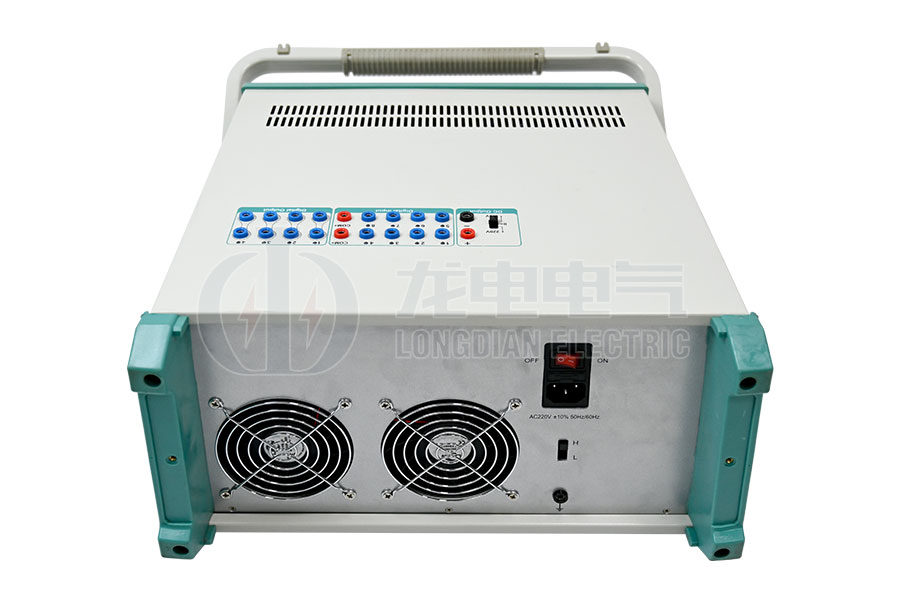

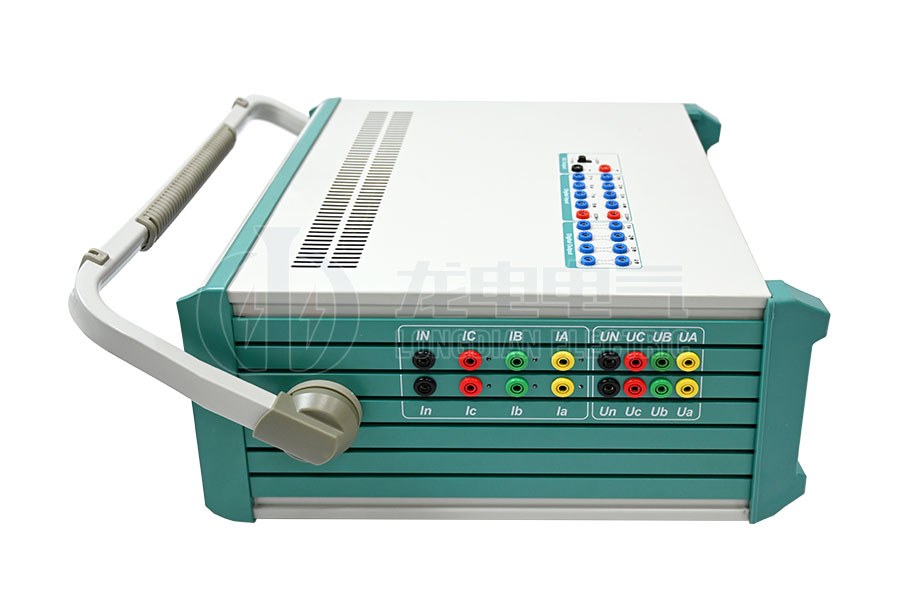

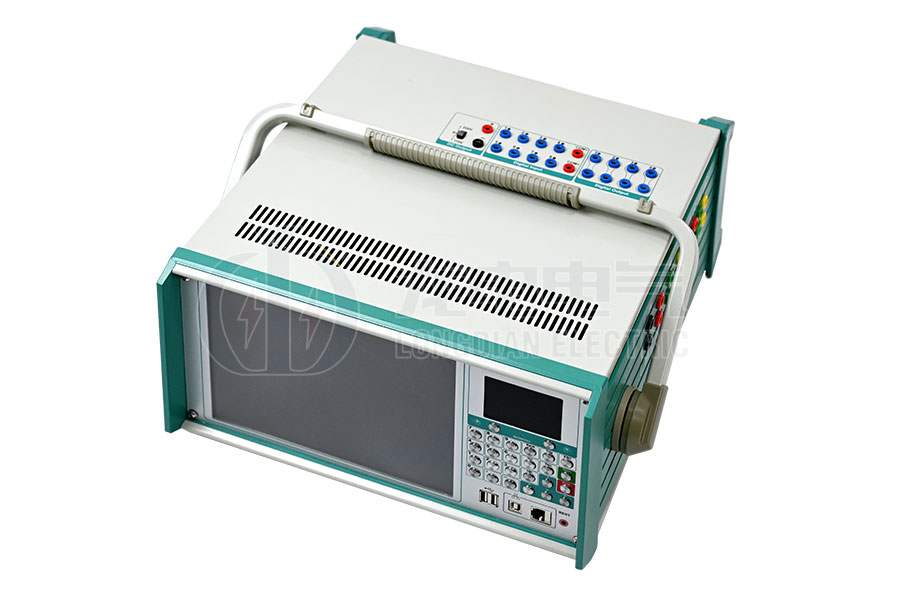

主机细节
