元器件耐压测试怎么做才合规？LD-DCJB冲击电压试验仪现场实测

元器件耐压测试怎么做才合规？这是电子元器件制造商、低压电器生产企业和质检机构在出厂检验环节经常遇到的难题。按照GB/T 14048、GB/T 16916、GB/T 16917等国家标准要求，断路器、接触器、熔断器等低压电器产品必须通过1.2/50μs标准雷电冲击电压试验，以验证其电气间隙和爬电距离是否满足绝缘配合要求。如果测试设备波形不达标或峰值电压精度不够，测试结果就失去公信力，产品也无法顺利取得CCC认证或出口欧盟的CE证书。因此，选对一台波形精准、操作安全的冲击电压试验仪，是质量管控工作的第一道关口。

武汉市龙电电气设备有限公司研发生产LD-DCJB冲击电压试验仪，正是面向这一需求推出的专业检测设备。该仪器严格遵循GB/T 14048、GB/T 10963、GB/T 14711及IEC 255-5等国内外标准，输出波形为标准的1.2/50μs雷电冲击电压波，波前时间控制在1.2μs±30%，波后半值时间控制在50μs±20%。峰值电压覆盖1kV至20kV全量程，其中1kV~4.99kV低量程和5kV~20kV高量程的精度均达到±3%，完全满足低压电器、小型断路器、漏电保护器等产品的型式试验和例行试验要求。实验室技术人员反馈，这台设备波形稳定性好，连续多次冲击的峰值电压波动很小，重复性测试的数据离散度控制在允许范围内，出具检测报告时心里更有底气。

从实际使用场景来看，LD-DCJB冲击电压试验仪的应用面相当广泛。在低压电器行业，它用于检测断路器、接触器、继电器等元器件能否承受瞬态过电压；在电机制造领域，依据GB/T 14711标准验证电机的绝缘水平和电气间隙；在防雷元件生产企业，可对压敏电阻、气体放电管等保护器件进行冲击耐受能力摸底。值得一提的是，针对压敏电阻、放电管这类自带保护功能的试品，仪器说明书专门给出了判别击穿的详细方法——由于这类元件在冲击下会导通泄流，峰值电压会比空载时明显下降，此时不能简单地以电压下降判定为击穿，而应结合是否有放电火花和击穿声响综合判断，这个细节体现了产品设计者对现场测试经验的总结。

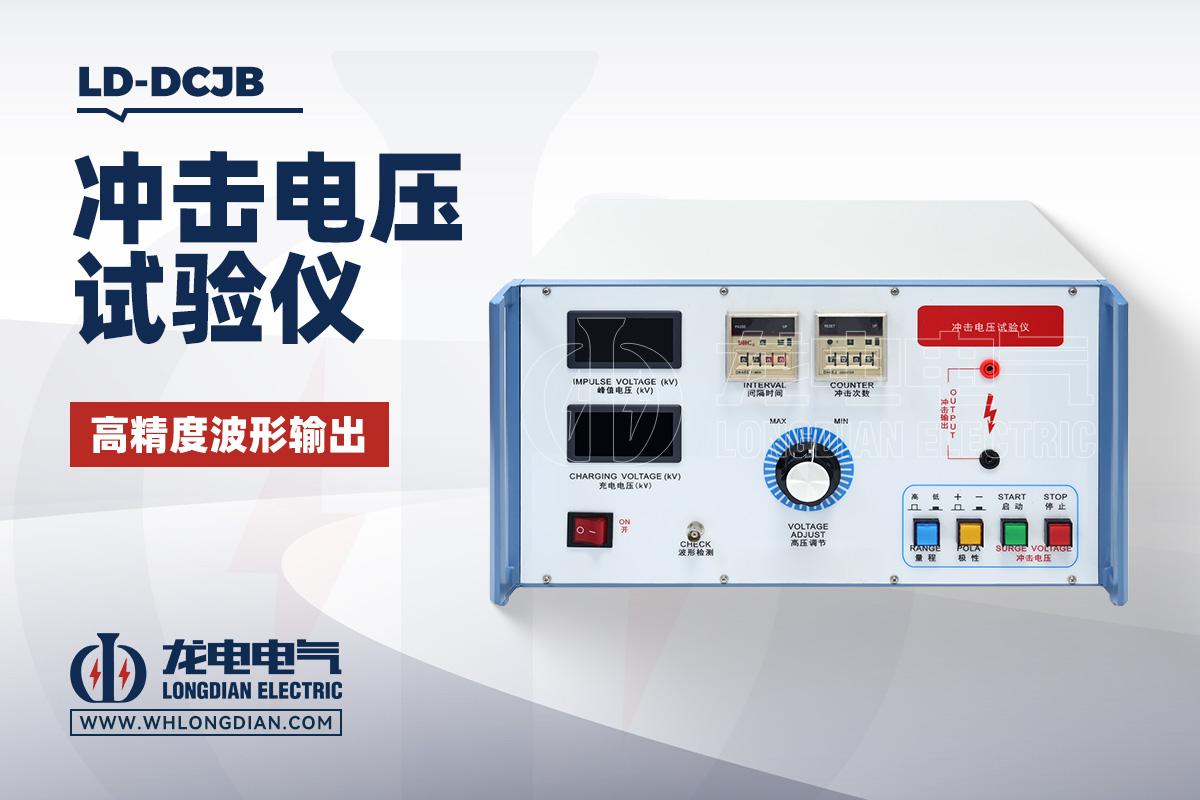

操作便捷性和安全性是现场人员最为关心的两个方面。LD-DCJB冲击电压试验仪采用前面板集中操控设计，高压调节旋钮、间隔时间继电器、冲击次数继电器、极性选择开关和启停按钮布局清晰直观。冲击间隔时间可在5秒至99秒之间任意设定，冲击次数支持1次至9999次连续自动试验，极性可切换正极或负极，基本覆盖了常规试验的全部参数需求。仪器内置高压停止按钮和手动放电功能，极性转换前必须先连续按停止按钮直至直流电压表归零，这一强制互锁设计有效防止了带压切换造成的设备损坏和人员触电风险。整机重量约20公斤，外形尺寸420×220×480mm，放在实验台上不占空间，搬运到不同工位也比较轻松。

对于需要波形校准和计量溯源的用户，这台冲击电压试验仪同样提供了完善的解决方案。仪器配有波形检测分压器，分压比为50:1，可直接外接数字存储示波器进行波形抓取和峰值验证。按照IEC 1180-1:1992标准规定的计算方法，波前时间取峰值电压30%至90%时间间隔乘以1.67倍，半峰值时间取波形下降至峰值50%对应的时间宽度，操作规范明确，便于实验室建立标准化的校准流程。龙电电气在产品出厂时附带校准证书，用户也可定期送检至第三方计量机构，确保量值传递的准确可靠。

从设备原理来看，LD-DCJB冲击电压试验仪采用经典的Marx回路设计。高压变压器经半波整流后向主电容充电，控制触发回路按设定间隔驱动球隙放电开关，主电容能量经波头电阻向负载电容充电形成波前，随后主电容、负载电容与波尾电阻共同放电形成波尾，整个过程在微秒级时间内完成。这种经过长期工程验证的电路拓扑，结构成熟、维护方便，高压球隙作为放电开关具有自恢复特性，使用寿命较长。仪器内阻小于500Ω，对试品呈低阻抗输出，能够模拟实际雷电冲击的严酷条件。

综合来看，武汉市龙电电气设备有限公司研发生产的LD-DCJB冲击电压试验仪，在波形标准性、峰值精度、操作安全性和计量溯源性等方面都表现出了扎实的技术功底。无论是低压电器企业的出厂检验、质检机构的型式试验，还是科研院所的绝缘配合研究，它都能提供稳定可靠的测试支持。如果您正在为元器件耐压测试、电气间隙验证或雷电冲击试验寻找一款符合国标、用着放心、售后有保障的检测设备，不妨将LD-DCJB列入重点考察清单。
