架空线路接地故障找不到怎么办？LDDL-III故障定位仪现场实测

架空线路接地故障找不到怎么办？这是农电运维班组和配电线路抢修人员最着急上火的事。6-35kV架空线路穿越山区、丘陵、树林，一旦发生接地故障，尤其是高阻接地或弧光接地，传统的人工巡线方式往往束手无策——绝缘摇表测不出具体位置，分段拉闸又影响供电可靠性，抢修车沿着线路来回跑几趟也摸不着头脑。特别是在雷雨季节，树障接地、瓷瓶闪络、导线断落等故障频发，如果不能快速准确定位，故障点持续放电可能引发断线倒杆，停电时间越拖越长，用户投诉电话一个接一个，运维人员压力山大。所以，选对一台能适应多种故障类型、操作简便、定位准确的架空线路故障定位仪，是缩短停电时间、减轻抢修强度的关键。

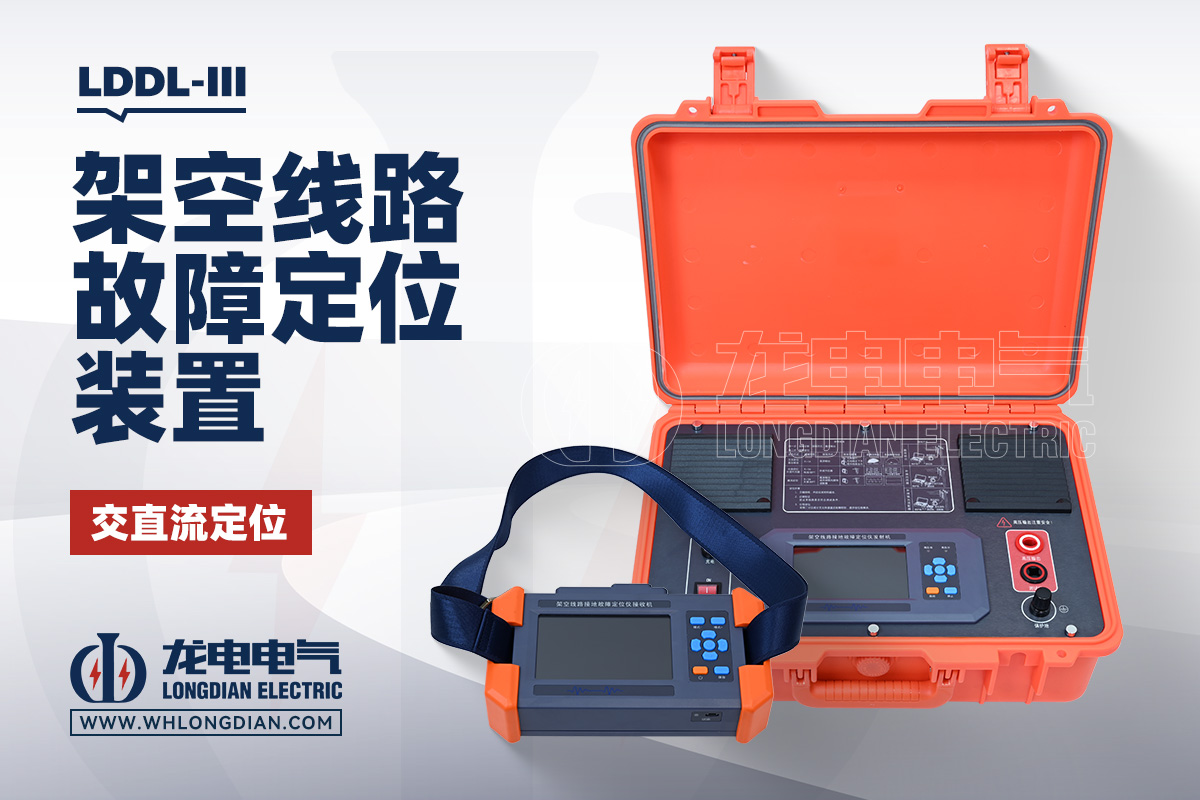

武汉市龙电电气设备有限公司研发生产LDDL-III架空线路故障定位仪，正是为解决上述痛点而推出的成套解决方案。该设备集成故障诊断、交流定位、直流定位、交流耐压、直流耐压五种功能，能够应对低阻故障、高阻故障、弧光接地故障以及相间短路故障等多种类型。整套设备由发射机、接收机、直连传感器、悬挂传感器、交流升压器、弧光接地适配器及相关附件组成，发射机内置480WH大容量锂电池，不需要外接电源，拎着就能上山进林，特别适合农网线路分散、野外取电困难的作业环境。供电所的抢修班用过之后反馈，以前遇到高阻接地故障，几个人扛着摇表和接地线沿线逐段排查，一天下来走十几公里山路也不一定找得到，现在用这台架空线路故障定位仪，两三个小时就能锁定故障杆号，效率提升非常明显。

从故障诊断环节来看，这台设备的第一步就给后续定位指明了方向。接线完成后，发射机自动采用直流和交流两种方式测量线路的过渡电阻、交流阻抗和分布电容，根据测量结果智能推荐最合适的定位模式——低阻故障推荐交流定位直连输出方式，高阻故障推荐交流定位外接升压器方式，弧光接地或复杂故障推荐直流定位方式。这个"先诊断、后定位"的设计思路很实用，避免了现场人员凭经验盲目选择方法、反复试错浪费时间的尴尬。故障诊断的电阻测量量程达到600MΩ，精度±10%，电容测量最大10μF，精度±20%，基本覆盖了农网架空线路常见的故障阻抗范围。

交流定位是这台架空线路故障定位仪的一大亮点，细分为直连输出和外接升压器输出两种方式，核心区别在于是否需要登杆。对于低过渡电阻接地故障，采用交流定位直连输出方式，发射机输出20Hz异频交流信号，限功率恒流输出最大200mA，峰值电压560V。接收机配合直连传感器，在线路正下方即可检测特征信号，不需要登杆挂接，测量阻性电流含量和电流幅值的变化来判断故障前后位置。故障点前阻性电流含量大于50%，故障点后阻性电流含量突变至30%以下或跳变不稳定，对比非常明显。这种"站在地面就能找故障"的方式，极大降低了工作强度，也避免了登杆作业的安全风险，尤其在恶劣天气或夜间抢修时优势更为突出。

对于安装了智能开关、存在接地PT的线路发生的高阻故障，交流定位外接升压器输出方式则派上了用场。这种方式输出33mA、峰值3.4kV的特种低频交流信号，配合悬挂传感器登杆挂接测量，最大的好处是不需要解除线路中的接地PT，省去了停电操作PT的繁琐步骤和安全风险。创新的阻性电流含量和电流幅值比对算法，使故障识别范围更宽，即使过渡电阻较高也能有效区分故障前后。现场人员说，以前遇到带PT的线路故障，要么等调度批准解除PT，要么只能采用笨办法逐段排查，现在用这台设备直接带电定位，省时又省心。

直流定位模式则是对付弧光接地故障和复杂疑难故障的"杀手锏"。发射机输出脉动1Hz直流信号，限功率恒流输出70mA，最高电压8kV，相当于10kV线路的相电压峰值，既能迫使故障复现，又不会超过线路耐压等级损坏主绝缘。1Hz超低频设计有效抑制了分布电容的影响，纯直流虽然抗电容干扰最强，但地磁影响难以避免，经过理论计算和实际验证，1Hz信号已能满足绝大多数现场需求。悬挂传感器采用高灵敏度磁路设计，无需闭合磁路，挂取方便，检测到的电流波形通过2.4GHz无线传输至地面接收机，通信距离大于100米。故障点前波形持续存在，故障点后波形消失，判据直观明确，配合50%分段法快速逼近，最终精确定位到故障杆号。

安全防护方面，LDDL-III架空线路故障定位仪的设计同样周到。发射机具备停止自动放电功能，关机后线路残留电荷自动泄放；过热保护和过流保护双重保障，异常情况自动切断输出；欠压自动关机防止电池过放损坏；2小时无操作自动关机节省电量。接收机和悬挂传感器均采用锂电池供电，接收机6700mAH容量保证长时间工作，传感器1500mAH可充电设计，现场不需要频繁更换电池。整套设备的使用条件为温度-10℃至50℃、湿度小于80%RH、海拔1000米以下，覆盖了国内绝大多数地区的农网运行环境。

故障修复后的验收测试也不需要另外携带设备，这台架空线路故障定位仪自带交流耐压和直流耐压功能。交流耐压外接升压器输出峰值5kV、最大33mA，直流耐压直连输出8kV、最大70mA，单次直流耐压最长5分钟自动退出，避免因连续多次大功率输出导致设备过热。发射机连续工作时间一般大于8小时，极端情况下约4小时，推荐采用断续工作方式，既提高安全性又延长续航。

综合来看，武汉市龙电电气设备有限公司研发生产的LDDL-III架空线路故障定位仪，在故障类型覆盖、定位方式创新、现场操作便捷性和安全防护可靠性等方面都表现出了扎实的技术功底。无论是低阻接地、高阻接地、弧光接地还是相间短路，无论是平原线路还是山区线路，无论是白天抢修还是夜间应急，它都能提供快速准确的故障定位支持。如果您正在为架空线路接地故障查找困难、抢修效率低、登杆作业风险大而发愁，不妨将LDDL-III列入重点考察清单。
