继电保护调试效率低怎么办？LDJB-910六相继保测试仪现场实测

继电保护调试效率低怎么办？这是电力系统调试班组和继电保护专业人员常年面对的困扰。变电站新建、改扩建或年度检修时，线路保护、变压器差动保护、备自投装置等都需要逐一定值校验和整组传动，传统四相电压三相电流的继保测试仪做变压器差动试验时接线复杂、相别不够用，做备自投试验时电压电流通道捉襟见肘，反复更换接线、来回切换模块，一天下来做不了几套保护，工期紧的时候只能加班赶点。更麻烦的是，有些新型保护装置要求六相电流同时输出才能完整模拟故障状态，老设备根本满足不了，现场人员只能干瞪眼。所以，选对一台通道配置充足、软件功能全面、操作流畅顺手的六相微机继电保护测试仪，是提升调试效率、保障试验质量的关键。

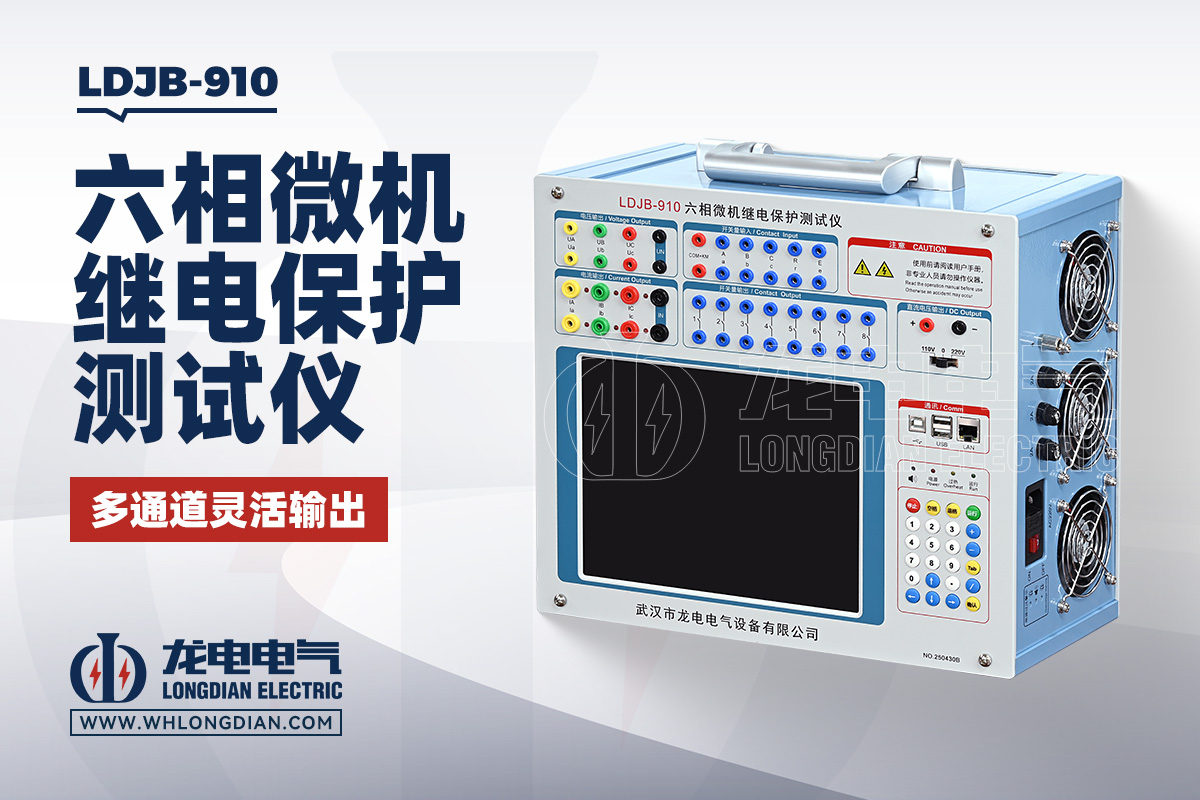

武汉市龙电电气设备有限公司研发生产LDJB-910六相微机继电保护测试仪，正是针对这些现场痛点而打造的新一代综合校验设备。该仪器采用标准六相电压六相电流输出架构，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型以及12相型输出模式，既能兼容传统的各种试验方式，也能轻松应对三相变压器差动试验和厂用电快切、备自投试验对多通道的苛刻需求。六相电流每相输出0～30A，六相并联最大可达180A，相电压输出0～120V，线电压最高240V，频率范围1～1000Hz，谐波次数支持1～20次叠加。现场调试人员反馈，以前做变压器差动保护试验，3路电流接线要反复调整补偿相，现在用LDJB-910六相继保测试仪的6路电流模式，高压侧三相、低压侧三相一次性接好，软件自动处理相位补偿，试验时间缩短了一半以上。

从输出品质来看，这台六相微机继电保护测试仪一直坚持采用高保真模块式线性功放，而非开关型功放。这个设计选择看似增加了成本，实际带来的好处在现场非常明显：输出波形从大电流到微小电流全程平滑，没有高频开关噪声，对邻近运行中的保护装置不会产生电磁干扰，在运行变电站内做试验时不用担心串扰导致其他设备误报警。功放电路采用进口大功率高保真模块式功率器件，配合精心设计的散热结构，功率冗余和热容量充足，10A及以下可长期稳定工作，超过10A时软件自动限时保护，限时时间随电流增大而缩短，既保证了试验需求又防止了功放过热损坏。

软件功能是衡量一台继保测试仪是否好用的核心指标。LDJB-910六相微机继电保护测试仪内置Win10操作系统，7寸电容触摸LED显示屏独立运行，也可外接笔记本电脑或台式机操作，两种模式数据互通，现场可以根据环境灵活选择。软件模块覆盖了继电保护试验的几乎全部场景：交流试验、直流试验、状态序列、谐波叠加、频率及高低周、功率方向及阻抗、同期试验、整组试验、距离和零序保护、线路保护、阻抗特性、差动保护、差动定值、差动谐波、6-35kV综合保护、备自投、故障再现等二十余个功能模块。特别值得一提的是差动保护模块，它支持比例制动边界搜索、比例制动定点搜索、谐波制动边界搜索、谐波制动定点搜索四种测试项目，3路电流和6路电流两种接线方式可选，自动识别平衡系数和相位调整方式，对南瑞RCS-978、国电南自PST系列、北京四方CST系列等主流保护的品牌差异做了针对性适配，试验人员不需要死记各厂家的计算公式，按界面提示输入定值即可。

对于备自投装置的调试，这台六相微机继电保护测试仪同样表现出了很强的实用性。备自投试验最繁琐的是接线定义和状态切换，不同变电站的主接线类型、备用方式、开关数量各不相同，接线稍有差错试验就进行不下去。LDJB-910的软件预设了两种典型接线类型和明备用、暗备用两种备用方式，界面上以实时彩色主接线图直观显示各开关分合状态、母线有压无压、线路有流无流，试验过程中根据备自投的动作信号智能切换电压电流输出和开关位置接点，自动记录每步动作内容和动作时间。调试人员说，以前做备自投试验要画接线图、核对端子、反复确认开关位置，现在对着屏幕上的图形化界面操作，一目了然，出错率明显降低。

数据管理和试验报告方面，这台设备也考虑得比较周到。试验参数可以保存和调用，避免重复设置；试验报告自动按模块分类存档，支持查看、修改和打印；故障再现模块支持导入标准的COMTRADE格式录波文件，将故障录波数据还原为电压电流波形输出到保护装置，便于分析事故原因和验证保护动作行为。10路开关量输入兼容空接点和0～250V电位接点，8对开关量输出容量为DC220V/0.2A、AC220V/0.5A，与电压电流部分完全隔离，满足各种跳合闸回路和信号回路的试验需求。时间测量范围0.1ms～9999s，精度优于0.1ms，动作时间和返回时间的测量准确可靠。

现场使用的便捷性同样不可忽视。LDJB-910六相微机继电保护测试仪体积375×350×180mm，单体重量17公斤，配备便携提手，一个人就能拎到保护屏前。侧面板设有电源过压提示和蜂鸣报警、运行指示、电源指示、过热指示等状态灯，仪器工作状态一目了然。机箱底板上还设有一路专用可调直流电源输出，分110V和220V两档，可在80%～110%范围内调节，额定工作电流1.5A，既能给保护装置提供直流工作电源，也能作为跳合闸回路电源，现场不需要额外携带直流电源箱，减轻了出差负担。两种USB接口和LAN通讯口方便与计算机及外部设备通信，数据导出和软件升级都很方便。

安全保护机制方面，设备配置了电源软启动功能、硬件过流过压保护、软件故障自诊断和输出闭锁等多重措施。散热结构经过优化设计，通风口布局合理，长时间大电流输出时温升可控。如果在输出状态直接关闭电源，软件会给出提示防止误操作导致保护误动作，这个细节体现了设计者对现场安全规范的尊重。

综合来看，武汉市龙电电气设备有限公司研发生产的LDJB-910六相微机继电保护测试仪，在通道配置、输出品质、软件功能、试验效率和现场便携性等方面都展现出了扎实的技术功底。无论是供电公司的年度检修预试、电力安装公司的交接调试，还是科研院所的保护原理研究，它都能提供全面可靠的测试支持。如果您正在为继电保护调试效率低、通道不够用、软件功能单一而发愁，不妨将LDJB-910列入重点考察清单。
