核相仪是什么？一文读懂无线高压核相仪的工作原理、应用场景与选购指南

在电力设备检修、线路改造或新线路投运前，为什么必须先做核相？如果两条线路没有确认是否同相就直接并网，会带来哪些风险？对于电力运维人员来说，核相仪就是保证线路安全并列运行的重要检测工具。那么，核相仪究竟是什么？它的工作原理是什么？又适用于哪些场景？本文带您一次了解清楚。

核相仪是一种用于检测两路交流电是否同相的专业测试设备，主要应用于高压输电线路、配电线路、变电站及开关柜等现场。通过测量两条线路之间的相位差，判断其是否满足并列运行条件，从而避免因误并网造成设备损坏甚至电网事故。因此，核相仪已经成为电力安装、检修和预防性试验中的常用仪器之一。

核相仪的工作原理是什么？

现代无线高压核相仪普遍采用无线数据传输技术进行测量。通常由两只发射器和一台接收主机组成，两只发射器分别安装在待测线路上，实时采集线路电压相位及频率信息，再通过无线方式发送至接收主机，由主机自动计算两条线路之间的相位差，并判断同相或异相。

根据行业标准，通常以30°作为判断依据。当相位差小于±30°时，可判定为同相；当相位差大于等于±30°时，则判定为异相，并通过屏幕显示、指示灯及语音提示测量结果，方便现场人员快速确认。

相比传统有线核相方式，无线技术不仅减少了现场接线工作，还提高了作业安全性和测量效率。

核相仪主要应用于哪些场景？

随着电网建设不断发展，核相仪的应用越来越广泛，主要包括以下几个方面：

在输电线路新建、改造完成后，需要确认线路相位一致才能投入运行；在变电站母线倒闸操作、环网柜并网、备用电源切换时，也必须进行核相确认；发电机组并网前，同样需要检测相位、频率及电压是否满足同期条件。

此外，高压开关柜带电显示器也可作为核相参考点，但由于不同厂家带电显示器可能存在一定移相，因此当测量结果异常时，建议仍以一次线路核相结果为准。

无线高压核相仪有哪些优势？

近年来，无线传输技术逐渐成为行业主流，使无线高压核相仪相比传统产品拥有更多优势。

首先是安全性更高。测试人员无需使用长距离连接导线即可完成核相，减少了高空跨线操作风险。

其次，测量效率更高。两只发射器同步采集数据，主机自动计算相位差并实时显示结果，大幅缩短现场检测时间。

再者，数据显示更加直观。许多产品支持彩色液晶显示，可同时显示两路线路频率、相位差、矢量图以及同相或异相判断结果，并配备真人语音播报，现场操作更加方便。

如何选择一台可靠的核相仪？

面对市场上众多品牌，选购核相仪时建议重点关注以下几个方面。

首先，应确认产品适用的电压等级是否覆盖实际使用需求。目前优质产品通常能够覆盖低压至500kV多个电压等级。

其次，应关注测量精度。相位差测量误差越小，核相结果越可靠。例如，相位差误差≤5°、频率精度±0.1Hz，能够满足多数现场检测要求。

另外，还应关注无线通信距离、续航能力、绝缘性能以及操作便捷性，包括是否支持语音提示、彩屏显示、自检功能及自动关机等功能，这些都会直接影响现场工作效率。

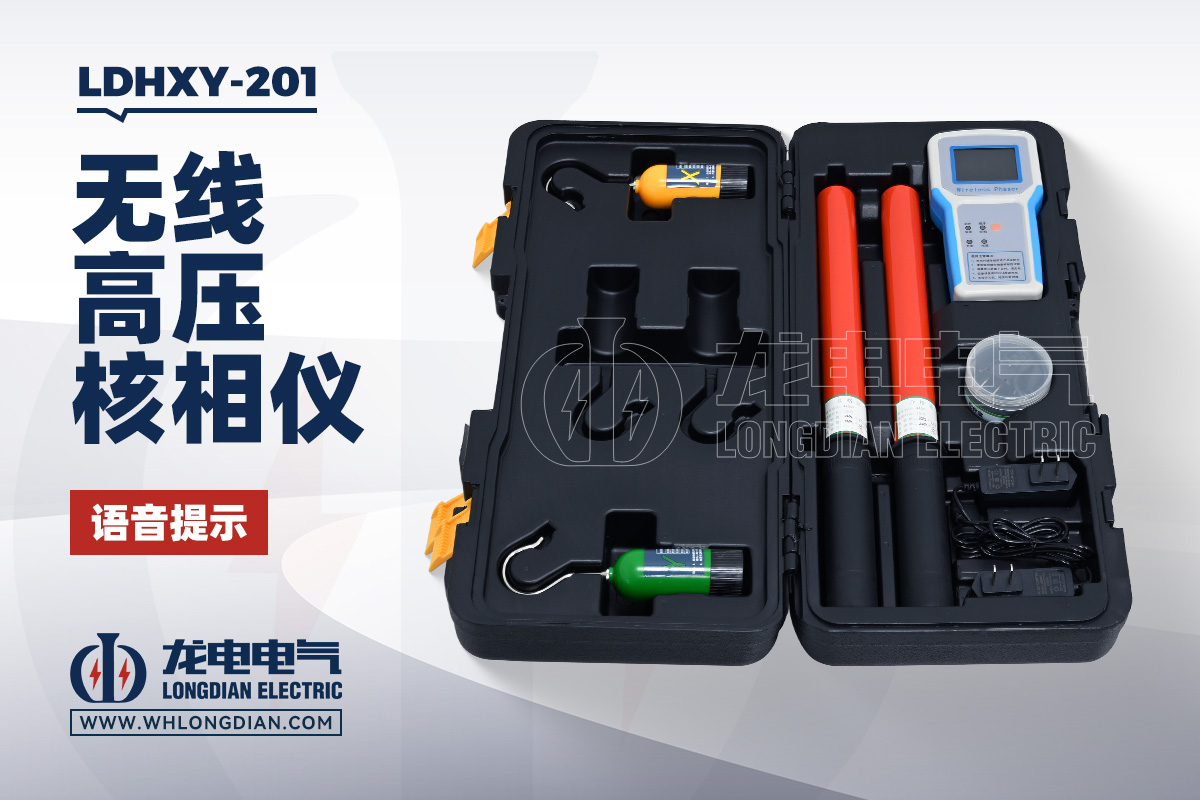

武汉龙电电气无线高压核相仪，为现场核相提供可靠保障

作为电力检测设备专业制造企业，武汉市龙电电气设备有限公司研发生产的无线高压核相仪，专为电力系统线路核相、环网核相及高压设备检测设计。产品采用无线传输技术，可实现高压线路及带电显示器核相，同时兼具高压验电功能，满足电力检修现场多种应用需求。

该系列产品支持5V至500kV多电压等级应用，相位差测量误差≤5°，频率测量精度达到±0.1Hz，发射器与主机无线通信距离可达约100米；配备3.2英寸彩色液晶屏，可同步显示相位差、频率、矢量图及同异相判断结果，同时支持真人语音播报，让现场核相更加直观高效。

此外，产品采用高性能绝缘杆设计，符合相关电力行业标准，广泛应用于国家电网、南方电网、工矿企业、电力安装及设备检修单位，为现场带电核相提供更加安全、稳定、高效的检测解决方案。

随着智能电网建设不断推进，核相仪已经成为电力运维、线路检修和设备投运过程中不可缺少的重要测试设备。一台性能稳定、测量准确、安全可靠的无线高压核相仪，不仅能够提升现场工作效率，更能有效避免误并网事故，保障电网安全稳定运行。如果您正在寻找专业的核相检测设备，武汉市龙电电气设备有限公司研发生产的无线高压核相仪，将是值得关注的选择。
