带电电缆识别仪是什么？工作原理、核心功能及现场应用全解析

在城市配电、电缆迁改或电力检修过程中，面对同沟敷设、数量众多的电力电缆，如何准确找到需要施工的那一根？如果识别错误，轻则影响供电，重则造成带电误锯事故。带电电缆识别仪正是解决这一难题的重要设备。那么，带电电缆识别仪到底是什么？它又是如何工作的？本文带您深入了解。

带电电缆识别仪是一种用于运行状态下准确识别目标电缆的专业检测设备。它能够在无需停电的情况下，对目标电缆注入特定识别信号，并通过接收装置对信号进行分析判断，从而快速、准确地区分目标电缆与邻近电缆，大幅降低误操作风险。因此，带电电缆识别仪已经成为电力运维、配网施工、城市电缆改造以及轨道交通等行业的重要安全保障设备。

带电电缆识别仪的工作原理是什么？

带电电缆识别仪的核心原理，是利用发射端向目标电缆耦合注入特定编码信号，再由接收端检测该信号的幅值、方向和特征编码，从而确认目标电缆。

整个识别过程通常包括三个步骤。

首先，发射机通过耦合电流钳，在不断电的情况下向目标电缆注入复合脉冲频率信号。由于采用非接触式耦合方式，无需直接连接电缆导体，因此不会影响线路正常运行。

随后，信号沿着目标电缆传播，在电缆周围形成稳定的电磁场。接收机配合柔性电流钳，对每一根待识别电缆进行检测，并分析接收到的信号强度、传播方向以及编码特征。

最后，设备根据预先标定的数据进行智能比对。当检测到的电流方向、信号比例及编码信息均符合设定条件时，系统即可判定为目标电缆，并给出明确识别结果。如果检测结果不符合要求，则判定为非目标电缆，从而有效避免误判。

相比传统依赖经验判断或简单感应的方法，这种数字化识别方式准确率更高，抗干扰能力更强。

带电电缆识别仪有哪些核心功能？

随着电力检修要求不断提高，现代带电电缆识别仪已经不仅仅具备单一识别功能，而是集成了多项检测能力。

首先是带电电缆识别功能。在不停电条件下完成目标电缆确认，最大程度保证供电连续性，特别适用于城市配网、工业园区以及重要用户供电线路。

其次是停电电缆识别功能。当线路停电后，设备可采用直连方式注入脉冲信号，对目标电缆进行再次确认，为后续开锯、接续施工提供双重安全保障。

此外，不少设备还集成了交流电压测量、交流电流测量、频率检测等功能，一台设备即可满足现场多项检测需求，提高施工效率。

智能化也是现代设备的重要特点。识别结果通常采用图形化界面显示，目标电缆自动提示成功标识，非目标电缆则直接显示错误提示，同时配合声音报警，使现场判断更加直观。

带电电缆识别仪主要应用在哪些场景？

在实际工程中，带电电缆识别仪的应用范围十分广泛。

例如城市配电网改造工程，在电缆沟内往往铺设着几十甚至上百根电缆，仅依靠编号或图纸已经难以保证准确识别。

在老旧小区线路改造过程中，由于历史资料不完整，电缆编号缺失，施工单位通常需要借助专业识别设备确认目标线路。

对于轨道交通、机场、石油化工、大型工业园区等连续供电要求较高的场所，更需要利用带电识别技术，在不停电状态下完成线路确认，减少停电带来的经济损失。

此外，在电缆故障抢修过程中，带电电缆识别仪还能配合电缆故障测试仪、电缆路径仪等设备共同使用，提高故障处理效率。

如何选择一台可靠的带电电缆识别仪？

市场上的产品种类较多，用户在选购时可以重点关注几个方面。

首先是识别准确率。设备应具备编码识别能力，而不仅仅依靠信号强弱判断，能够有效区分目标电缆和邻近电缆。

其次是抗干扰性能。复杂电缆沟、电磁环境较强的变电站，对设备的信号处理算法提出了更高要求，优秀产品能够有效降低误判概率。

再次是操作便捷性。彩色液晶显示、智能标定、自动识别、声光提示等设计，可以明显提高现场工作效率。

同时还应关注设备是否支持带电识别、停电识别、电压测量、电流测量等多种功能，避免后期重复采购。

武汉龙电电气带电电缆识别仪助力安全检修

作为电力检测设备专业制造企业，武汉市龙电电气设备有限公司长期专注于电力试验及检测设备研发生产，研发生产的带电电缆识别仪广泛应用于国家电网、南方电网、电力施工单位、轨道交通及工业企业等多个领域。

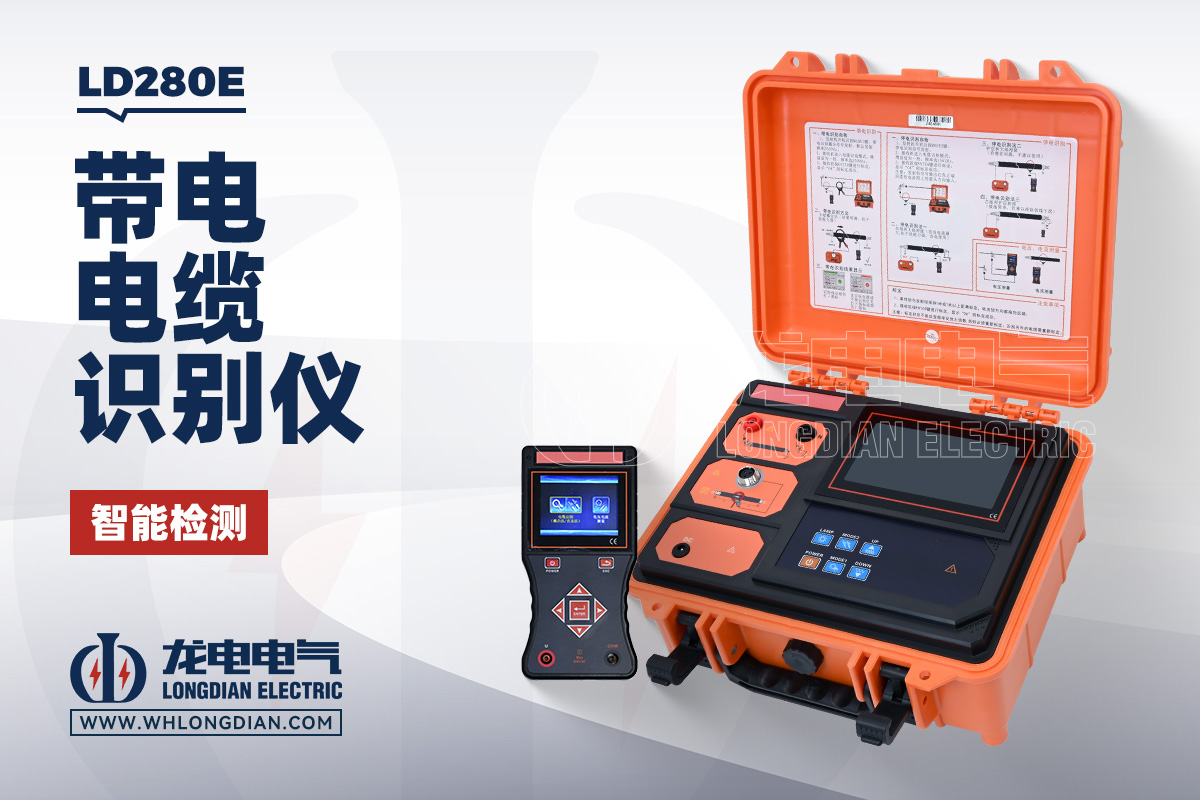

武汉市龙电电气设备有限公司研发生产的带电电缆识别仪采用先进数字信号处理技术，结合智能识别算法，可实现带电电缆与停电电缆双模式识别，同时具备交流电压、电流检测等功能。设备采用非接触式耦合识别方式，操作安全，识别速度快，抗干扰能力强，能够帮助现场工作人员快速锁定目标电缆，有效避免误操作带来的安全事故，为电力检修和施工提供可靠保障。

随着城市电网规模不断扩大，地下电缆数量持续增加，传统依靠经验判断已经无法满足安全施工需求。带电电缆识别仪凭借精准、安全、快速的特点，已经成为现代电力施工的重要工具。对于电力运维单位而言，选择一台性能稳定、识别准确的带电电缆识别仪，不仅能够提高施工效率，更能够有效保障人员和设备安全，为电网安全稳定运行提供坚实保障。
