模拟断路器测试仪是什么？一文读懂它的原理与用途

为什么继电保护整组试验时，很多现场并不会直接操作真实断路器？为什么越来越多的变电站调试单位都会配备模拟断路器测试仪？如果你正在做继电保护调试、新建变电站验收或设备检修，这台设备几乎都会接触到。本文带你了解模拟断路器测试仪的工作原理、应用价值以及如何选择合适的产品。

什么是模拟断路器测试仪？

模拟断路器测试仪，又称断路器模拟装置，是一种用于模拟真实高压断路器动作过程的专业测试设备。它能够替代现场实际断路器，完成分闸、合闸、重合闸及辅助接点动作模拟，为继电保护装置提供真实可靠的动作环境。

相比直接驱动现场断路器，模拟断路器测试仪无需频繁操作一次设备，不仅降低了断路器机械磨损，还避免了现场调试过程中因设备未安装完成、直流系统未投运等因素带来的影响，因此已经成为继电保护整组试验的重要配套设备。

模拟断路器测试仪的工作原理

模拟断路器测试仪本质上是利用内部控制系统模拟断路器的动作逻辑。当继电保护装置输出跳闸或合闸命令后，设备接收到对应控制信号，根据预先设定的动作时间进行延时处理，再驱动内部继电器切换辅助触点状态，同时输出相应的分闸、合闸脉冲信号。

整个动作过程包括：

• 接收继电保护装置跳合闸命令；

• 按照设定时间模拟断路器机械动作；

• 输出断路器辅助接点状态变化；

• 输出分闸、合闸脉冲信号；

• 支持重合闸全过程模拟。

由于整个动作逻辑与实际断路器高度一致，因此能够真实反映继电保护装置与断路器之间的配合关系，提高整组试验的真实性和可靠性。

模拟断路器测试仪有哪些用途？

模拟断路器测试仪主要应用于继电保护调试、设备验收及科研教学等多个领域。

在继电保护整组试验中，它能够模拟断路器实际动作，完成保护出口、跳闸、合闸、重合闸等功能验证。

对于新建变电站，由于真实断路器尚未安装完成或直流系统尚未投入运行，模拟断路器测试仪可以独立提供完整的试验环境，大幅缩短现场调试周期。

在设备检修过程中，它能够代替真实断路器完成反复动作试验，避免频繁操作一次设备造成机械寿命下降。

此外，在继电保护培训、科研院校实验平台以及电力设备制造企业产品测试中，模拟断路器测试仪同样发挥着重要作用。

一台优秀的模拟断路器测试仪应具备哪些功能？

随着继电保护技术不断升级，现代模拟断路器测试仪已经不仅仅是简单的触点转换装置，而是集控制、模拟、供电于一体的综合测试平台。

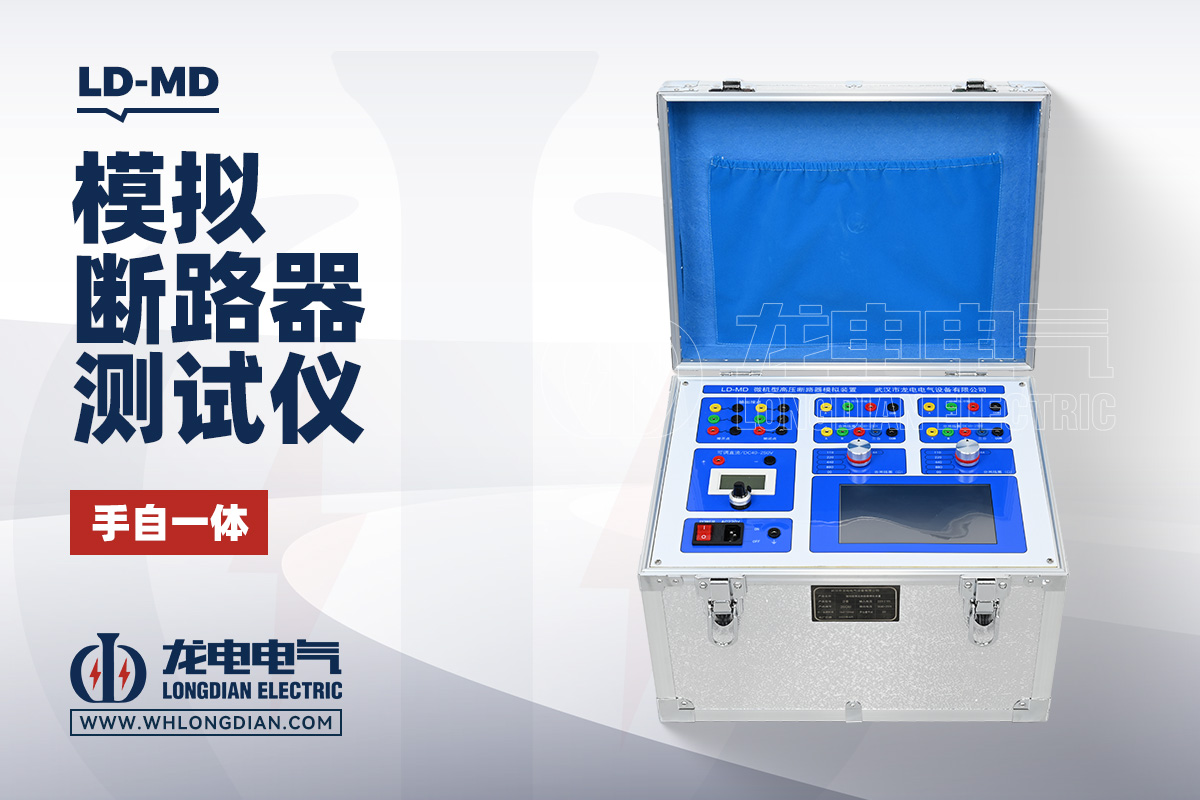

例如，武汉市龙电电气设备有限公司研发生产模拟断路器测试仪，采用智能控制系统，可同时模拟三相断路器动作，支持分相及三相同步操作，满足不同继电保护试验需求。

产品主要具备以下特点：

• 内置全隔离可调直流操作电源，可输出40～250V直流电压；

• 三路独立分闸、合闸线圈模拟；

• 分、合闸时间可在10ms～1000ms范围内自由设定；

• 六档线圈阻值模拟，满足不同断路器线圈电流测试要求；

• 配备多组辅助接点及脉冲输出接口；

• 支持手动分闸、手动合闸操作；

• 工业级硬件设计，运行稳定，适用于长期连续试验。

这些功能能够满足目前国内大部分继电保护测试仪、自动化测试平台以及科研实验室的配套需求。

为什么继电保护试验越来越离不开模拟断路器测试仪？

以前很多现场为了验证保护动作，会直接驱动真实断路器进行反复试验。但随着设备容量越来越大，一次断路器价格不断提高，频繁操作不仅增加维护成本，还会缩短设备机械寿命。

而采用模拟断路器测试仪后，可以在不动作真实断路器的情况下完成整个保护动作验证，实现"保护动作真实、设备无需动作"的测试模式。

特别是在距离保护、差动保护、线路保护、重合闸保护以及失灵保护等整组试验中，模拟断路器测试仪能够准确模拟辅助触点变化及动作时序，使测试结果更加可靠，也大幅提升了现场调试效率。

如何选择模拟断路器测试仪？

市场上的模拟断路器测试仪种类较多，在选购时建议重点关注以下几个方面。

首先，应关注是否支持三相独立模拟及三相联动，满足不同断路器结构需求。

其次，应查看动作时间是否可调，是否能够模拟不同厂家断路器的实际动作时间。

再次，应确认是否具备多档线圈阻值模拟能力，因为不同断路器线圈电流差异较大。

此外，还要关注设备是否内置可调直流电源、是否具备丰富的辅助接点输出以及操作是否简单直观。

对于长期用于变电站现场调试的用户，还应重点考虑设备稳定性、抗干扰能力以及售后服务保障。

随着继电保护整组试验要求不断提高，模拟断路器测试仪已经成为电力调试现场的重要测试设备。它不仅能够真实模拟断路器动作过程，提高试验准确性，还能有效减少一次设备动作次数，降低维护成本，提高整体工作效率。

作为专业电力试验设备制造企业，武汉市龙电电气设备有限公司研发生产模拟断路器测试仪，产品广泛应用于国家电网、南方电网、电力安装公司、科研院所及设备制造企业，可满足继电保护整组试验、自动化系统联调及科研教学等多种应用需求，为用户提供稳定、高效、安全的测试解决方案。
