带电电缆识别仪能识别多深的电缆？影响识别距离与信号传输效果的关键因素解析

很多用户在选购带电电缆识别仪时都会问同一个问题：埋在地下两三米的电缆还能识别吗？一条几公里长的运行电缆还能不能准确判断？其实，这两个问题涉及的是两个完全不同的概念——电缆埋深和信号传输距离。真正决定识别效果的，并不是埋得有多深，而是信号是否能够完整地沿目标电缆传播并被接收器准确识别。

电缆埋深不是决定识别能力的核心因素

不少人误认为，带电电缆识别仪识别深度越大性能越好。事实上，对于采用电流耦合方式工作的带电电缆识别仪来说，仪器识别的是目标电缆中的编码电流信号，而不是直接探测地下土层。

因此，只要接收柔性电流钳能够套住目标电缆进行检测，地下埋深通常不会成为主要限制因素。真正影响识别成功率的是：

• 电缆长度；

• 电缆护层接地情况；

• 回路阻抗大小；

• 周围是否存在并行电缆干扰；

• 发射信号是否足够稳定。

也就是说，即使电缆埋设较深，只要现场具备检测条件，带电电缆识别仪依然能够完成准确识别。

信号传输距离到底有多远？

根据用户手册，带电识别模式采用卡钳耦合方式向运行中的三芯带铠电缆注入625Hz、1562Hz、2500Hz和10000Hz等复合脉宽频率信号，由接收机识别目标电缆。

对于识别距离，设备性能主要受线路阻抗影响：

• 带电识别模式：检测阻抗为0～200Ω的线路，在发射机电池电压充足（11V以上）且线路条件良好的情况下，一般可识别0～5公里的电缆。

• 停电识别模式：检测阻抗可达到0～10kΩ，在接地条件良好时，一般可覆盖0～10公里线路。

因此，所谓"识别距离"并不是固定数值，而是在满足现场接地和线路阻抗要求的前提下实现的工程应用距离。

为什么有的现场只能识别几百米？

如果同一台带电电缆识别仪，有人能识别5公里，有人却只能识别几百米，原因通常不是设备本身，而是现场条件不同。

首先是接地电阻。手册明确指出，带电识别采用卡钳耦合法时，电缆护层两端必须保持良好接地，当接地回路总电阻超过200Ω时，将无法完成正常识别；当耦合电流小于0.2mA时，同样不能进行有效识别。

其次是电缆护层是否存在破损。如果护层绝缘层受损，部分信号会提前泄漏到大地，导致后续接收到的有效信号明显减弱，识别距离自然缩短。

另外，在电缆沟内多条电缆平行敷设时，邻近线路产生的感应电流也会降低识别精度，因此现场需要结合电流方向、信号幅值以及标定结果综合判断。

发射频率如何影响识别距离？

很多用户认为频率越高识别越远，其实并非如此。

设备提供625Hz、1562Hz、2500Hz和10000Hz四种发射频率，不同频率适用于不同工况。

其中：

• 2500Hz是默认推荐频率，兼顾识别准确率和抗干扰能力，适合绝大多数现场。

• 1562Hz适用于部分复杂工况。

• 625Hz低频传播距离更长，更适合长距离线路，但抗干扰能力相对较弱。

• 10000Hz主要用于其他频率受到严重干扰时进行辅助分析，其信号不具备方向性，不能作为最终识别依据。

因此，在实际工程中，并不是一味选择高频，而是根据现场干扰情况灵活切换频率，才能获得更好的识别效果。

如何提高带电电缆识别仪的识别距离？

想让带电电缆识别仪发挥最佳性能，可以从以下几个方面着手：

首先，确保发射机电池电量充足。手册建议，当发射机电池电压低于9.5V时应及时充电，电压不足会直接影响信号输出能力。

其次，保证护层接地良好，降低接地回路电阻，提高耦合电流。

再次，按照规范完成标定。设备要求标定完成后不要随意改变发射频率和接收增益，否则必须重新标定，否则容易造成误判。

最后，在复杂现场尽量避免邻近电缆干扰，必要时采用分段识别或调整发射频率，提高目标电缆信号的识别可靠性。

武汉龙电电气带电电缆识别仪助力安全识别

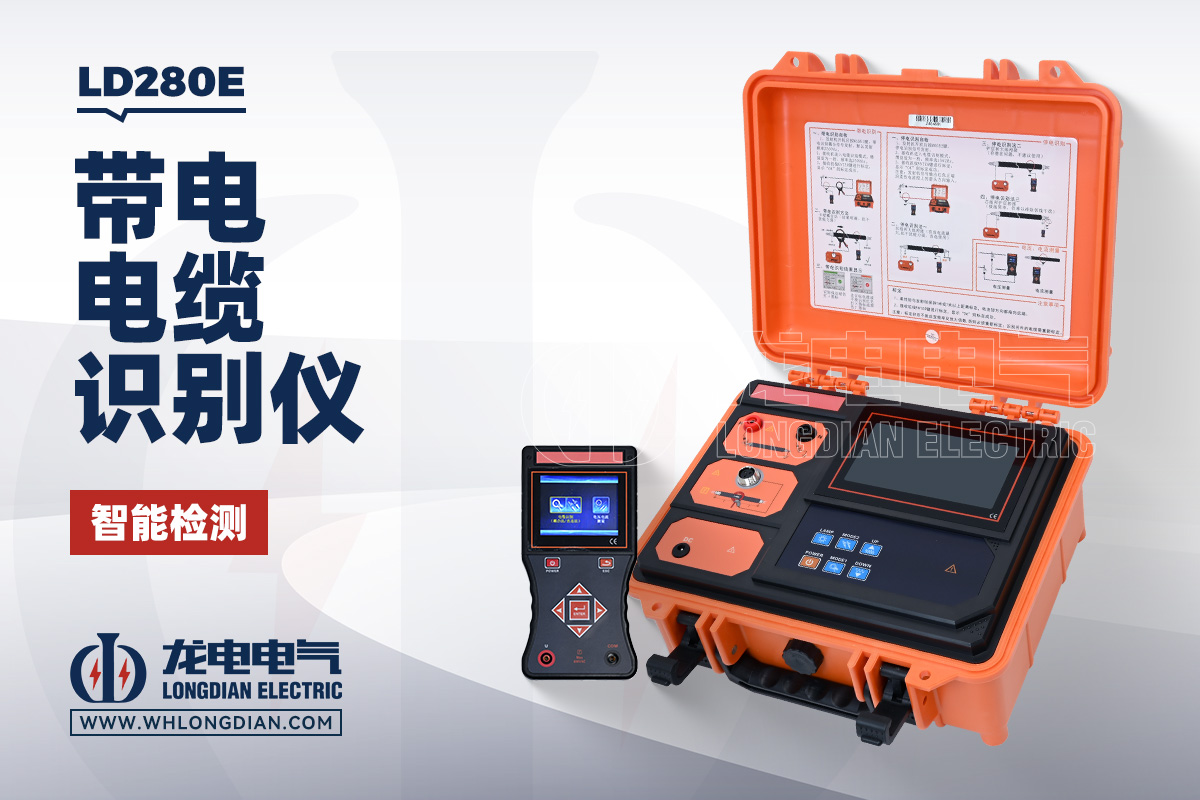

在电力检修、线路迁改和电缆维护过程中，识别准确率直接关系到施工安全。武汉市龙电电气设备有限公司专注于电力检测设备研发与制造，其生产的带电电缆识别仪采用编码识别与方向判定技术，可实现运行电缆的快速识别，并兼顾带电识别、停电识别、电流测量及电压测量等多项功能，广泛应用于电网、电力施工、轨道交通、工业园区等领域，为现场电缆识别提供更加安全、可靠的技术支持。

对于带电电缆识别仪而言，真正决定识别能力的并不是地下埋深，而是线路阻抗、接地质量、信号频率、现场干扰以及规范操作等综合因素。在现场条件良好的情况下，设备带电识别距离一般可达0～5公里，停电识别距离可达0～10公里。只有正确理解"识别深度"和"信号传输距离"的区别，并按照规范完成标定和检测，才能充分发挥带电电缆识别仪的性能优势，提高现场识别效率和施工安全。
