正接线和反接线有什么区别？介质损耗测试两种基础接线方式详解

在电力设备绝缘性能检测中，为什么有些试品采用正接线测试，而有些试品必须采用反接线？两种方式测量的都是介质损耗角正切值（tgδ）和电容量，但在接线位置、信号采集方式以及适用的设备接地条件上存在明显区别。对于初次接触介损测试的人员来说，弄清楚正接线和反接线的区别，是正确开展介质损耗试验的基础。

介质损耗测试主要用于判断电气设备绝缘介质的性能状态。电力变压器、电流互感器、电压互感器、高压套管等设备在交流电压作用下，其绝缘介质会产生一定的能量损耗。通过测量介质损耗角正切值和电容量，可以了解绝缘材料是否存在受潮、老化或其他绝缘性能变化。因此，介损测试不仅要关注测量结果，还需要根据被试设备的结构和接地情况选择合适的接线方式。

正接线，也称正接法，主要适用于被试设备的低压测量端或二次端对地绝缘的情况。简单来说，就是被试设备的低压测量端没有直接接地，能够与地保持绝缘，测试仪可以通过低压测量回路采集试品电流。在这种接线方式下，仪器的高压端向被试品施加试验电压，低压测量端通过专用测试线接入仪器的Cx测量接口，从而完成介损参数测量。

正接线时，高压测试电缆的屏蔽线连接被试设备高压端，高压芯线悬空；低压测试电缆的芯线连接被试设备低压测量端，屏蔽线连接设备的屏蔽端。如果被试品没有独立屏蔽端，屏蔽线可以按照对应接线要求悬空。通过这种方式，仪器能够对试品电流进行采集和分析，计算出介质损耗角正切值及电容量。

反接线，也称反接法，适用于被试设备的低压测量端或二次端无法与地绝缘、直接接地的情况。例如，部分电力变压器绕组、互感器及其他具有固定接地结构的电气设备，在现场试验时，低压端可能无法解除接地。此时如果仍采用正接线，可能无法按照正常测量回路获取试品电流，因此需要选择反接线方式。

反接线的主要特点是改变了试品电流的采集路径。测试时，高压测试电缆的芯线连接被试设备高压端，高压屏蔽线悬空，被试设备低压端保持接地状态，同时不连接仪器的Cx低压输入线。仪器通过专用反接线测量回路采集试品电流，再经过内部测量电路进行信号处理和计算，获得介质损耗及电容量数据。

从两种接线方式的适用条件来看，最主要的区别在于被试设备低压端是否能够对地绝缘。低压测量端能够与地绝缘时，通常选择正接线；低压测量端直接接地、无法与地绝缘时，则应选择反接线。两种方式并不是测量精度高低的区别，也不是可以随意互换的测试模式，而是根据被试设备实际结构和接地状态确定的不同测量方法。

在实际电力试验中，电力变压器是比较典型的应用场景。当测量变压器绕组对其他绕组及外壳的介质损耗时，需要先确认绕组中性点及相关测量端的接地状态。如果相关低压端未接地并且满足绝缘条件，可以根据试验项目采用正接线；如果低压端直接接地，则通常采用反接线。对于电流互感器、电压互感器和高压套管，也需要结合一次侧、二次侧及末屏的结构，确定合适的测试方式。

正接线和反接线虽然测量原理有所不同，但最终目的都是获取能够反映绝缘状态的介质损耗参数。测试结果除了受到设备绝缘状态影响，还可能受到现场电磁干扰、接地质量、表面泄漏电流及测试线布置等因素影响。尤其是在变电站等电磁环境复杂的场所，如果测量数据波动较大，应检查接线是否正确、仪器接地是否可靠，并根据现场干扰情况合理选择单频或异频测量方式。

在接线操作过程中，还需要特别注意高压测试线芯线与屏蔽线的连接要求，两者不能随意短接，否则可能导致仪器无法正常采样。高压测试线应保持足够的绝缘距离，避免接触地面或其他低电位部位。同时，仪器必须可靠接地，被试设备应处于停电检修状态，并完成必要的放电和安全隔离。需要更换正接线、反接线或调整测试回路时，应先停止测量、关闭高压输出并切断试验电源，确认安全后再进行操作。

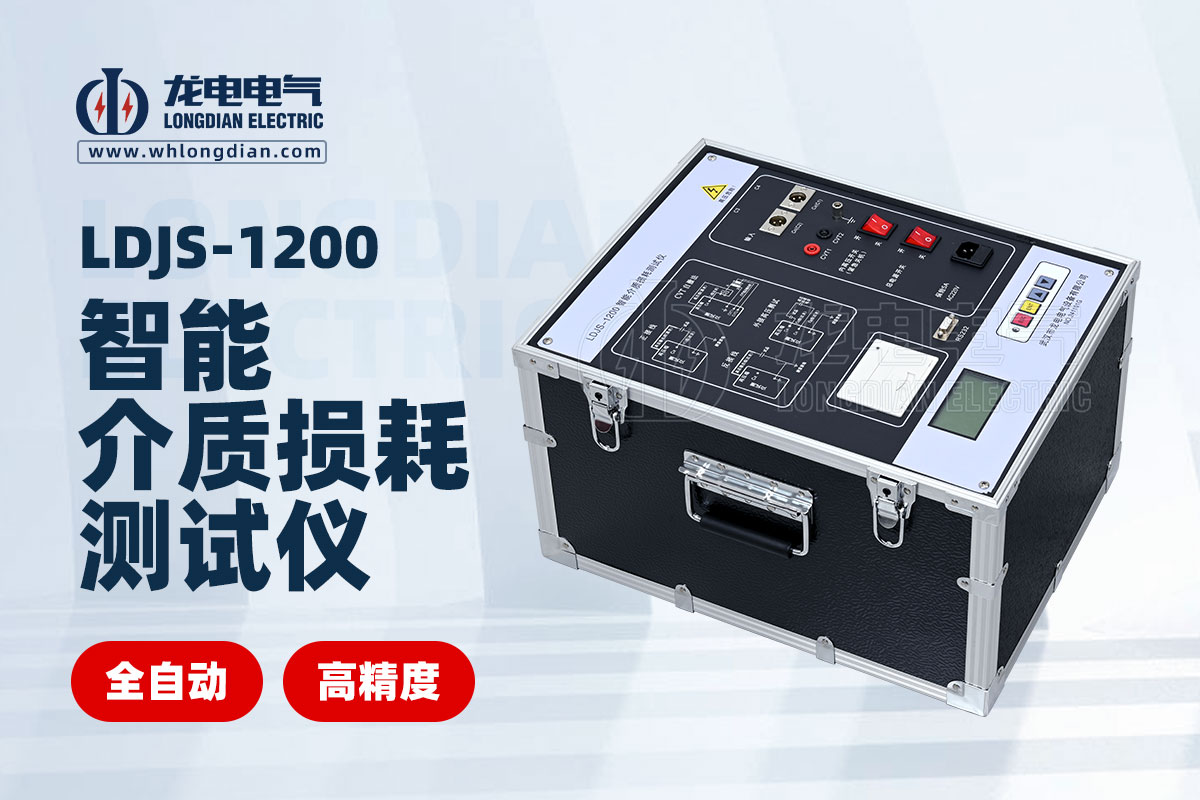

武汉市龙电电气设备有限公司研发生产LDJS-1200智能介质损耗测试仪，可用于发电厂、变电站及试验室等场所的高压电气设备介质损耗角正切值和电容量测量。仪器支持正接线、反接线两种基础测量方式，能够根据被试设备的接地条件选择相应模式，同时具备CVT介损测量和变比测试功能。其高压输出范围为0.5kV～10kV，采用变频测量技术，可选择45Hz、50Hz、55Hz、60Hz、65Hz单频测量，以及45/55Hz、55/65Hz等异频测量方式，适用于不同现场环境下的绝缘检测工作。

对于介损测试人员而言，正接线和反接线是两种需要掌握的基础测量模式。实际操作时，不能仅凭设备名称判断采用哪种方式，而应重点确认被试品低压端、二次端及相关屏蔽端的接地情况，再结合设备结构和试验项目确定接线方法。正确选择接线模式，规范连接测试线路，是保证介质损耗测试结果可靠、试验过程安全的重要前提。
