介质损耗角δ、介质损耗角余角与介质损耗因数是什么？一文看懂三者关系

在电力设备绝缘检测中，经常会看到介质损耗角δ、介质损耗角余角以及介质损耗因数等专业术语。这几个概念看起来相似，实际含义却有所不同，它们之间有什么联系？为什么介质损耗测试仪通常测量的是tgδ，而不是直接测量介质损耗角δ？要理解这些问题，需要先从交流电压作用下绝缘介质的电流与电压关系说起。

绝缘材料并不是完全不消耗电能的理想介质。当交流电压施加在绝缘材料两端时，介质内部会发生极化现象，同时产生一定的能量损耗。这部分电能最终主要以热量等形式消耗。为了描述绝缘材料的这种损耗特性，电气试验中引入了介质损耗角δ及其正切值tgδ等参数，它们是评价电气设备绝缘性能的重要指标。

要理解介质损耗角δ，可以先把绝缘介质看成一个特殊的电容。在理想电容中，交流电压与电流之间存在90°的相位差，也就是说，电流超前电压90°。但实际绝缘材料存在一定的介质损耗，电流与电压之间的相位差会小于90°。实际相位差与理想90°之间的差值，就是介质损耗角δ。

这里需要区分两个容易混淆的概念：介质损耗角δ和介质损耗角余角。介质损耗角δ是实际电流与理想电容性电流之间的相位偏差，而实际电流超前电压的相位角通常记为φ。两者之间的关系为φ=90°-δ。因此，δ越大，说明实际电流与理想电容性电流的偏离程度越大，绝缘介质的损耗通常也越明显。

从相位关系来看，介质损耗角δ越小，说明绝缘介质的电气特性越接近理想电容，介质损耗相对较低；如果δ逐渐增大，则意味着介质内部能量损耗增加，绝缘性能可能出现变化。这也是为什么电力设备绝缘检测需要关注介质损耗角变化的原因。

介质损耗因数通常用tgδ表示，也就是介质损耗角δ的正切值。它反映的是介质损耗电流分量与电容性电流分量之间的比例关系。可以简单理解为，介质损耗角δ描述的是相位偏差，而tgδ则通过数学关系把这种偏差转化为一个更便于测量和比较的数值指标。

例如，当介质损耗角δ为1°时，tgδ约为0.0175，也就是约1.75%；当δ增大到5°时，tgδ约为0.0875，也就是约8.75%。可以看出，随着介质损耗角增大，介质损耗因数也会随之增大。需要注意的是，tgδ与δ并不是相同的物理量，不能将角度数值和百分比数值直接混为一谈。

在实际电力试验中，还经常会接触到功率因数cosφ。它与介质损耗因数tgδ之间也存在一定联系。由于φ=90°-δ，因此cosφ=sinδ，而tgδ=sinδ/cosδ。由此可以得到tgδ=cosφ/sinφ。对于介质损耗角较小的绝缘材料，tgδ与cosφ的数值通常比较接近，但两者定义不同，不能在所有情况下直接互相替代。

那么，为什么电力试验通常使用tgδ来评价绝缘性能？主要是因为tgδ能够反映介质内部有功损耗与电容性特征之间的关系，具有较好的比较意义。在相同试验条件下，对同一设备进行定期测量，可以通过tgδ的变化观察绝缘状态是否发生改变。如果测量值明显升高，就需要进一步检查设备是否存在受潮、老化、污染或其他绝缘异常。

介质损耗因数的大小会受到多种因素影响。例如，绝缘材料受潮后，内部水分可能改变介质的极化特性，使损耗增加；绝缘材料长期受到高温和电场作用，也可能出现老化，导致介电性能发生变化。此外，测试温度、试验电压、频率及现场电磁干扰等因素，也可能影响最终测量结果。因此，判断设备绝缘状态时，不能只看一次tgδ数据，还应结合设备类型、历史试验数据及相关检测结果进行综合分析。

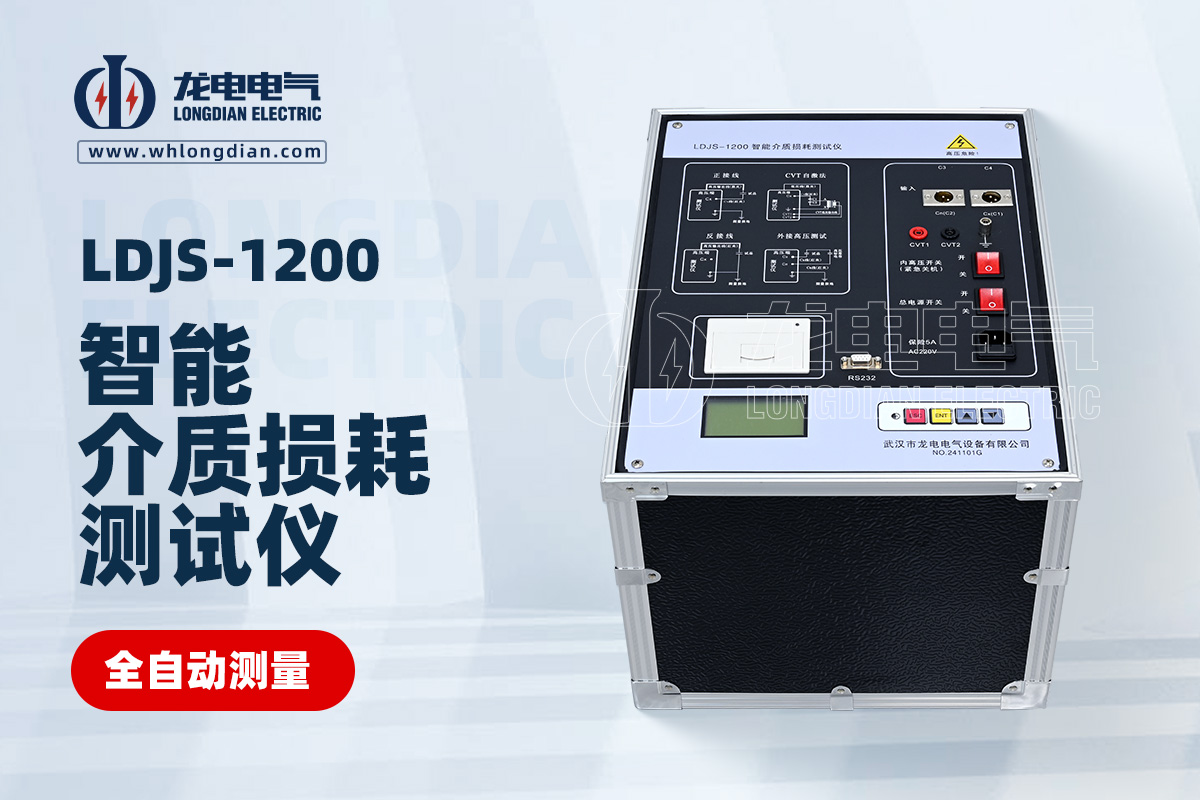

介质损耗测试仪正是用于测量这些参数的专业设备。仪器通过采集标准回路和被试回路的电流幅值及相位信息，经过计算得到试品的电容量和介质损耗角正切值。武汉市龙电电气设备有限公司研发生产LDJS-1200智能介质损耗测试仪，可用于电力变压器、电流互感器、电压互感器、高压套管及绝缘油等试品的介质损耗和电容量检测。仪器支持正接线、反接线测量，具备CVT自激法测量及变比测试功能，高压输出范围为0.5kV～10kV，并支持单频和异频测量，可应用于发电厂、变电站及试验室等场所。

对于介质损耗测试人员来说，理解介质损耗角δ、介质损耗角余角和介质损耗因数之间的关系，有助于正确认识仪器显示的测试结果。简单来说，δ表示实际电流与理想电容性电流之间的相位偏差，介质损耗角余角反映实际电流与电压之间的相位关系，而tgδ则是介质损耗角的正切值，也是电力设备绝缘检测中常用的评价参数。掌握这些基础概念，才能更准确地理解介损测试数据，为电气设备绝缘状态判断提供可靠依据。
