介质损耗测试仪可以检测哪些电力设备绝缘缺陷？常见应用与判断方法

电力设备运行一段时间后，如何判断内部绝缘是否出现受潮、老化或性能下降？有些绝缘问题在外观上并不明显，仅通过常规电气检查很难发现。介质损耗测试仪就是电力设备绝缘检测中常用的试验设备之一，通过测量介质损耗角正切值（tgδ）和电容量，分析绝缘介质的损耗变化，为判断设备绝缘状态提供参考。

介质损耗是指绝缘介质在交流电场作用下产生的电能损耗。正常情况下，绝缘材料具有一定的介质损耗，但当绝缘内部出现受潮、老化、杂质混入或其他异常情况时，其介电特性可能发生变化，表现为介质损耗角正切值增大或电容量出现异常。因此，介质损耗测试仪能够帮助检测人员发现部分潜在的绝缘性能问题，为设备检修和状态评估提供依据。

电力变压器是介质损耗测试仪的重要应用对象。变压器绕组绝缘长期受到电场、温度及运行环境影响，绝缘材料可能逐渐老化，也可能因密封不严、受潮等原因导致绝缘性能下降。通过测量绕组对其他绕组及外壳之间的介质损耗，可以了解绝缘介质的整体状态。如果测试结果出现明显增大，需要进一步检查绝缘受潮、老化以及油纸绝缘系统是否存在异常。对于变压器而言，介损测试通常需要结合绝缘电阻、油试验及其他电气试验综合判断。

电流互感器和电压互感器同样需要进行介质损耗检测。这类设备内部具有一次绕组、二次绕组以及不同形式的绝缘结构，部分电容式互感器还设有末屏测量端。长期运行过程中，绝缘材料可能受到水分、温度变化及电场应力影响，出现绝缘性能下降。通过介质损耗测试仪测量一次侧对二次侧及地、一次侧对末屏等部位的介损参数，可以辅助判断互感器主绝缘及相关绝缘部位的状态。对于电容式电压互感器（CVT），还可以根据设备结构开展C1、C2电容量及介质损耗测试。

高压套管也是介质损耗测试中需要重点关注的设备。套管承担导电引线与接地外壳之间的绝缘任务，内部绝缘通常需要承受较高的电场强度。运行时间增加后，如果内部绝缘受潮、老化或出现其他异常，介质损耗参数可能发生变化。通过测量套管主绝缘及末屏相关参数，可以了解其绝缘性能是否存在异常。尤其是电容型套管，电容量和介质损耗角正切值都是重要的检测指标，两项数据结合分析更有助于判断绝缘状态。

除了变压器、互感器和高压套管，介质损耗测试仪还可以用于绝缘油的介质损耗检测。变压器绝缘油不仅承担绝缘作用，还具有散热和灭弧等功能。随着设备运行时间增加，油中可能混入水分、杂质或受到氧化产物影响，导致介电性能发生变化。通过测量绝缘油的介质损耗，可以辅助评价油品的绝缘性能，了解油质是否出现异常。不过，介损测试不能代替绝缘油的击穿电压、水分含量及其他理化指标检测，需要结合多项试验综合分析。

那么，介质损耗测试仪具体能够反映哪些绝缘缺陷？首先是绝缘受潮。水分进入绝缘材料后，可能增加介质内部的极化损耗，使介质损耗角正切值发生变化。其次是绝缘老化，长期受到热、电场及环境因素影响，绝缘材料的分子结构和介电性能可能逐渐改变，测试数据也可能出现异常。此外，绝缘介质受到污染、混入杂质或内部绝缘状态不均匀，也可能导致介损参数偏离正常范围。

需要注意的是，介质损耗测试仪并不能直接识别所有绝缘故障的具体位置和形成原因。tgδ数值异常只能说明被测绝缘介质的损耗特性发生变化，并不意味着一定存在某一种确定的缺陷。例如，受潮、老化、表面泄漏及其他因素都可能影响测量结果。因此，检测人员不能仅凭一次介损测试数据就判定设备存在某种故障，还需要结合历史试验数据、同类设备数据、电容量变化以及其他绝缘试验结果进行综合分析。

在实际测试过程中，接线方式和现场环境也会影响测量结果。对于低压测量端能够对地绝缘的试品，可以根据试验要求采用正接线；对于低压测量端直接接地、无法与地绝缘的试品，则通常采用反接线。现场电磁干扰较大时，可以根据仪器功能和试验条件选择异频测量，以提高测量结果的稳定性。同时，还应注意试品表面清洁、仪器可靠接地以及高压测试线的绝缘距离，减少外部因素对测量数据的影响。

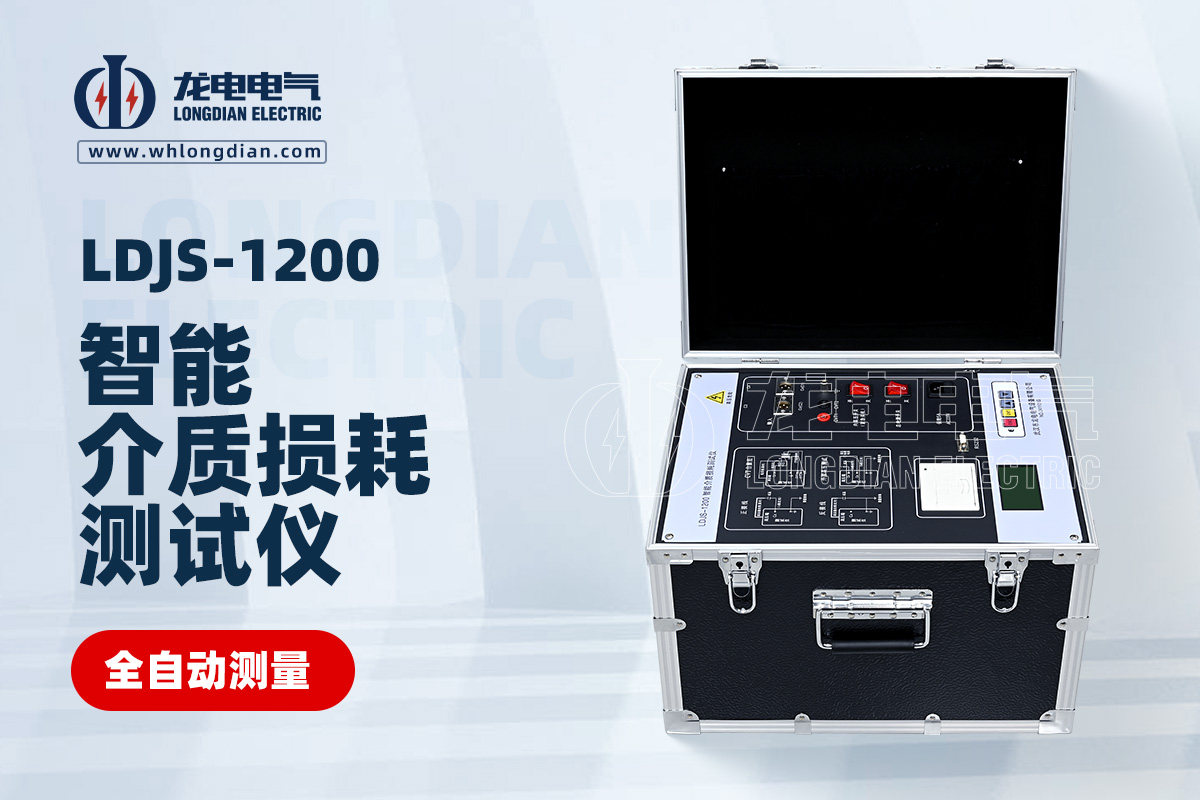

武汉市龙电电气设备有限公司研发生产LDJS-1200智能介质损耗测试仪，主要用于发电厂、变电站、试验室及相关科研场所的高压电气设备介质损耗和电容量检测。仪器支持正接线、反接线测量，可用于电力变压器、电流互感器、电压互感器、高压套管及绝缘油等试品的相关测试，同时具备CVT自激法测量和变比测试功能。仪器高压输出范围为0.5kV～10kV，支持45Hz、50Hz、55Hz、60Hz、65Hz单频测量及多种异频测量方式，能够满足不同试验场景下的介质损耗检测需求。

电力设备绝缘状态直接关系到设备运行的可靠性。通过介质损耗测试仪测量tgδ和电容量，可以及时发现部分绝缘性能异常，为设备预防性试验、检修安排和运行状态评估提供参考。对于检测人员来说，除了掌握仪器操作和接线方法，还应重视测试数据的连续性和变化趋势，将介损测试与其他绝缘检测项目结合起来，才能更加全面地评价电力设备的绝缘状况。
