输电线路故障的查找方法

输电线路断线是指线路断点处于完全没有接连的状态，如果有连接那就不能按照断线的方法查找，并且只能针对10kV及以上的输电线路，线路中不能有分支节点，每一个节点反馈到仪器中就是一个故障波形，影响对结果的分析和判定。

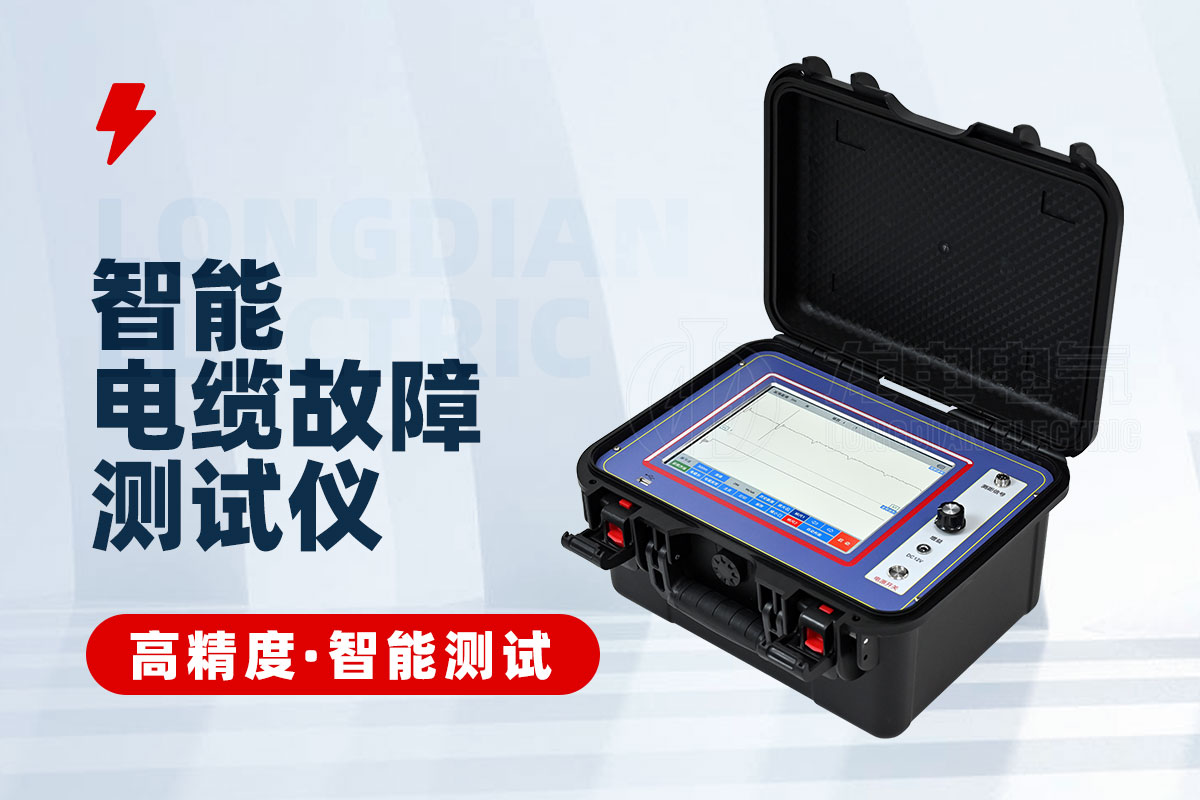

输电线路的断线故障查找可使用电缆故障测试仪中的输电线路距离测试仪测量，它能将特定频率的信号注入线路中，在断线出或者全长电缆中返回阻抗波，在通过波速求得故障距离。

输电线路距离测试仪也可测量电缆的全长，操作方法可结合下面所讲的对照使用。

输电线路断线测量步骤

首先说一下产品的测量原理，将红色测试线接入架空线路的测试相，黑色测试线接入线路的地线端，选择测量波速后发送脉冲，此时信号注入电缆中并沿线传播，到达故障点之后返回回波信号并在仪器面板上显示。

回波信号的类型分正波峰和负波峰，它取决于线路的断线类型，一般就开路和接地两种，开路时回波时正波峰，接地时返回负波峰，并且波峰的大小还与接地的大小有关系，当然，受线路的各种因素影响，回波信号反馈接地大小不直观，仅供参考。

得到返回信号之后，移动光标到波峰的顶端位置，在屏幕左上角显示故障位置距离发生断的距离。

这里需要注意波速的设置，波速的概率就是信号在线路的传播速率，速率越快，时间越短，计算后的距离就越短，所以，波速的设置是非常影响测试距离的准确性，关于波速的受影响条件和常用的波速表在前面的文章中也讲过，需要的朋友可以去翻阅之前发布的文章。

如何反推波速

反推法是我们售后人员经常用的方法，它是利用并行的同长度线路测量已知全长，通过已知全长的波速来测量故障线路的距离。

与传统固定波速相比，这种方法是直接有效的，可过滤到任何影响因素。
