电缆故障测试仪如何接线

发布时间:2023-09-05 14:42:05浏览次数:983

龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

在运行过程中,如果高压电缆由于潮湿或者外力损坏,会发生短路故障,会影响到正常的生产和使用寿命,这个时候需要立即通过技术手段找到电缆的故障点,此时就需要用到电缆故障测试仪这款仪器,该仪器采用的是数字存储技术,利用A/D转换器采样,将输入的瞬态模拟信号实时转换为数字信号,存储在高压器当中,经过CPU微处理器处理后,送至LCD显示控制电路,变为时序点阵信息,于是在LCD屏幕上面显示当前采样的波形参数,使用方便,所以这款仪器深受电力工作者的喜爱,对于新手电力工作者来说,那么对于电缆故障测试仪这款仪器该怎么接线呢?今天武汉龙电电气的小编在下面给大家做详细的解答。

电缆故障测试仪的接线方法有两种:直接连接法和耦合法;直接连接方式仅用于无电缆标识,耦合法能准确识别无电源时的有功功率。

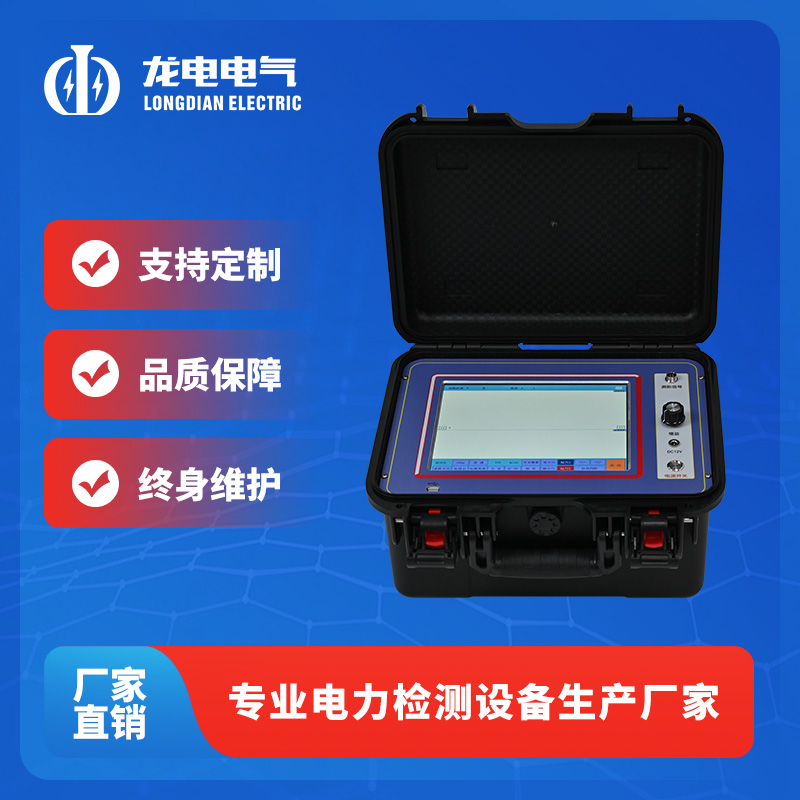

智能电缆故障测试仪

操作步骤:首先,根据磁头指针的初始摆动确定相位,并根据所示的方向使电流沿接收指示的方向流动,如果要识别电缆,则头部指针的初始位置摆动方向应在右侧,在相位判断过程中,多条电缆同位的话,需要将灵敏度旋钮调整到适当的位置以比较振幅,要识别的电缆的振幅越大。

耦合方法:将识别出的电缆两端(通过芯线、屏蔽或铠装)接地,形成一个闭合回路,具有头指针方向的电缆是输出耦合夹的方向,接收耦合钳的方向是待识别的电缆。

电缆故障测试仪的识别方法:在输出耦合钳和接收耦合钳方向一致的情况下,首先判断相位。以头部指针的初始摆动为标准,电流按接收卡箍指示的方向按所示方向流动,如果要识别电缆,则头部指针的初始摆动方向应在右侧,在相位判断过程中,如果多条电缆同相,则可以比较振幅。将灵敏度旋钮调整到适当位置以比较振幅,振幅是要识别的电缆。

LD-2003智能电缆故障测试仪

武汉龙电电气专业生产电缆故障测试仪,从事于电力行业多年,旗下产品品质一流,欢迎广大客户前来选购。
